基本情報

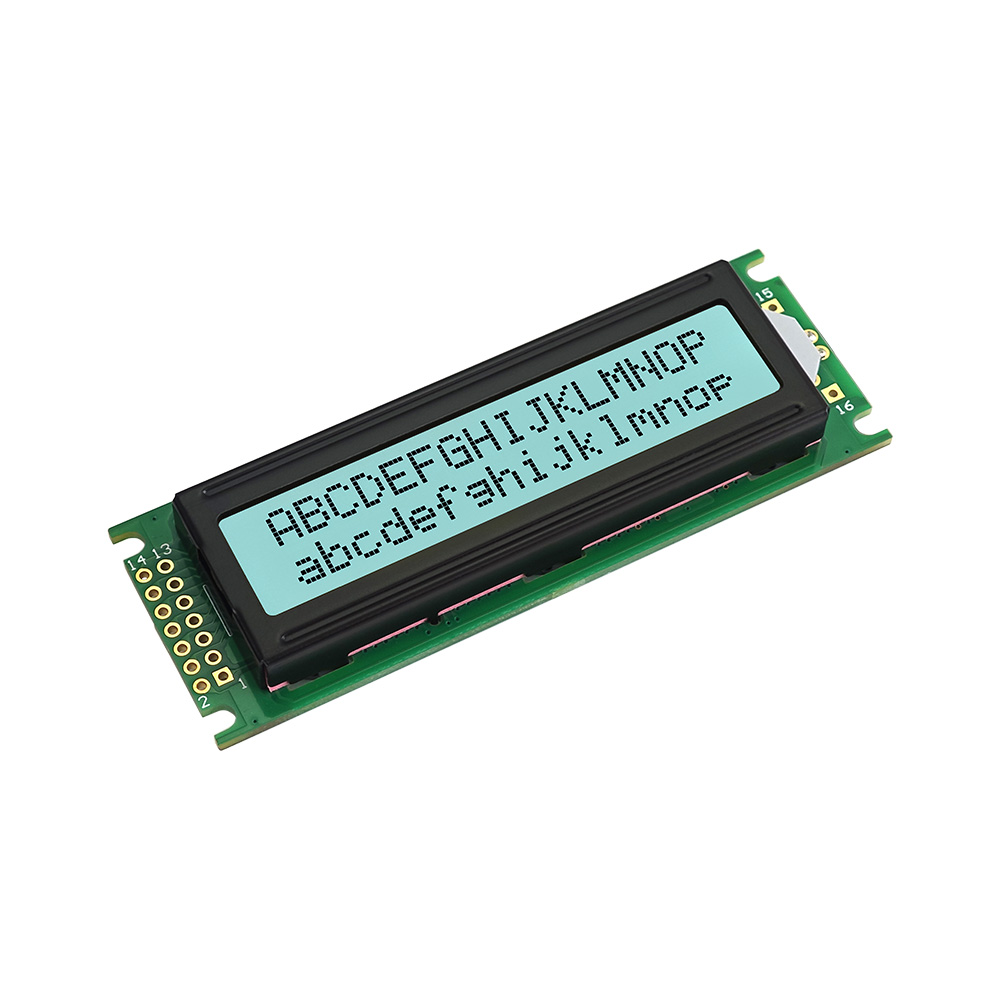

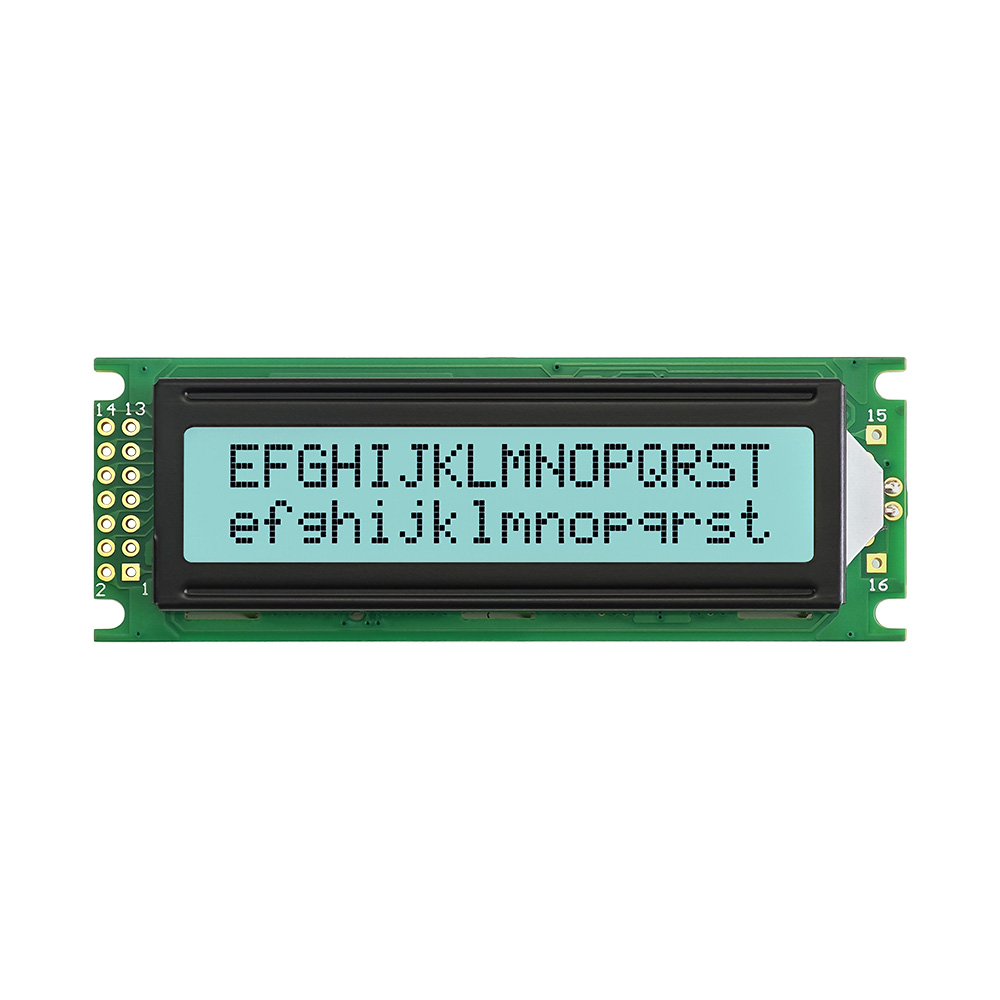

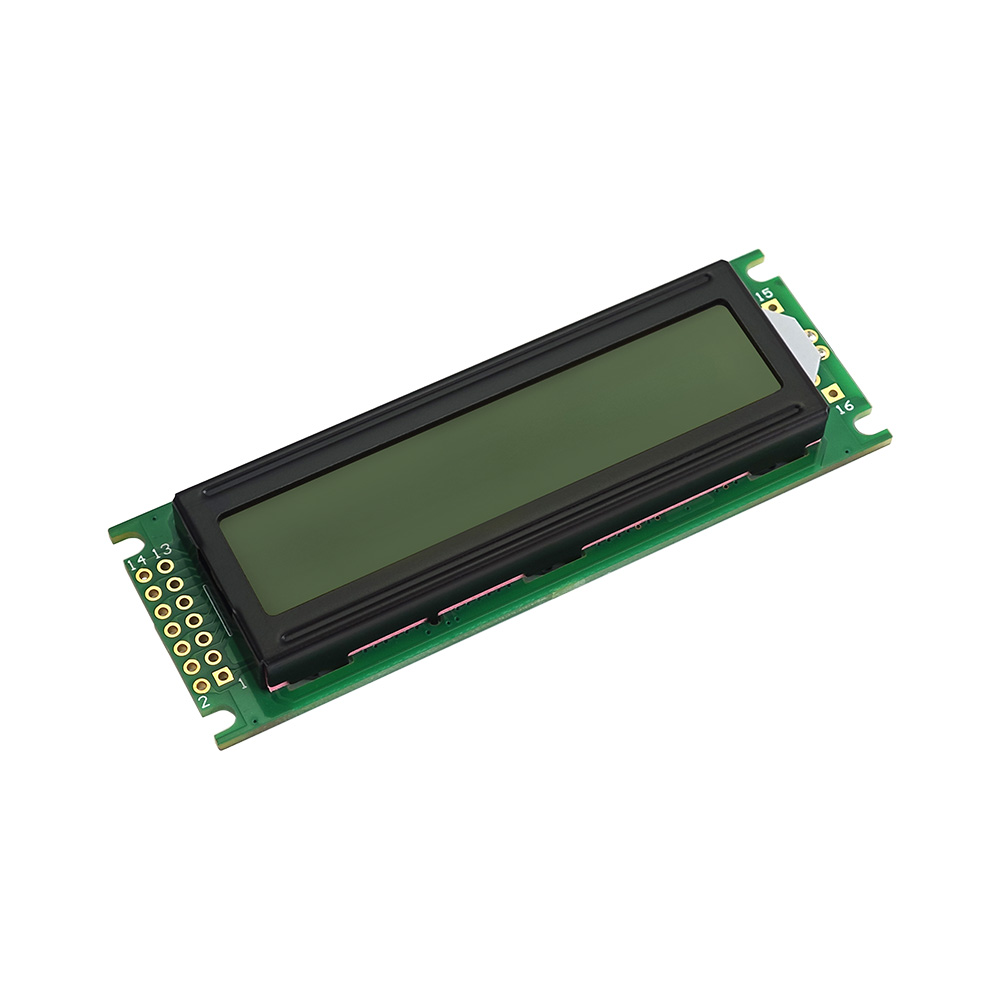

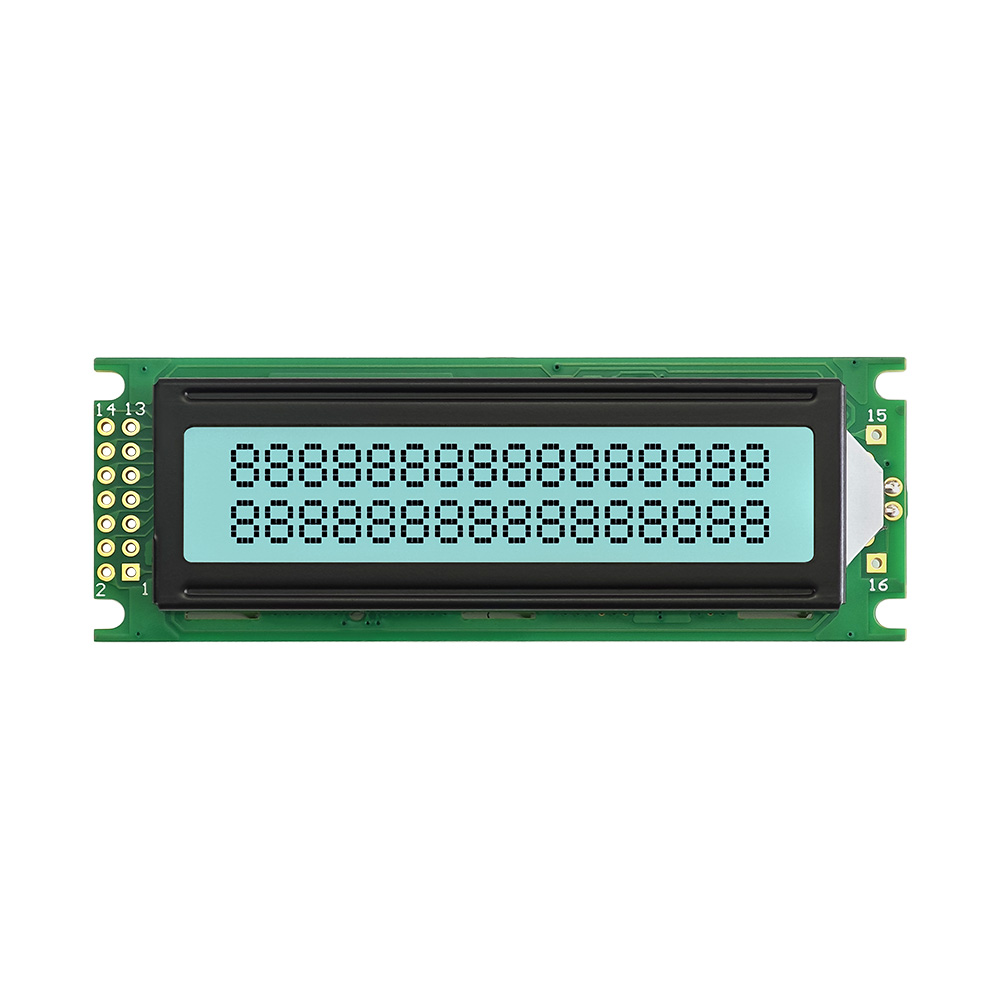

1602 Character LCM is a slim 16x2 display unit designed for compact equipment requiring clear menu, status, and value readout. It uses FSTN positive technology, 白色LEDバックライト, 16PIN接続, and 3.3V or 5.0V driving voltage. The narrow module body supports efficient panel installation and dependable daily operation. メーターに合うよ, コントローラー, アプライアンス, 医療機器, industrial terminals, and DIY projects needing simple character visibility in varied product designs and testing.
パラメータ:
| 文字の種類 | 16X2 |
| モデル | SJXD1602B |
| モデルサイズ | 85.0×30.0×12.0 MM |
| VAサイズ | 64.5×14.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
FSTN ポジティブ
|
|
インタフェース
|
16ピン |
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |
特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
- 最速のバッチ配信が可能 15 日
主な仕様
1602 Character LCM is a slim 16x2 alphanumeric display unit built for equipment that needs clean character readout in a narrow panel space. The SJXD1602B model uses an 85.0×30.0×12.0 mm outline with a 64.5×14.0 mm viewing area, making it different from many standard wider 1602 structures. 3.3V/5.0Vの駆動電圧をサポートします, ST7066/AIP31066ドライバーIC, 16PINインターフェース, 白色LEDバックライト, and FSTN positive display mode. Its -20°C to +70°C working range helps maintain dependable operation in practical device environments.
設計基準
1602 Character LCM is developed for compact installation, steady electrical connection, and improved front-view readability. The FSTN positive LCD structure offers stronger contrast than common basic character panels, helping letters and numbers appear sharper during daily use. Its 16PIN connection supports familiar LCD control design, allowing engineers to handle testing, replacement, and product integration with less redesign pressure. モジュールは低消費電力もサポートします, 耐干渉性能, 複数の色のオプション, カスタマイズサービス, 技術データサポート, and fast sample preparation for project evaluation.
アプリケーション
1602 Character LCM works well in products that need simple data presentation instead of complex graphic display functions. It can show menu items, 動作状態, setting values, 警報通知, counter readings, and basic measurement results. 代表的な応用分野にはメーターが含まれます, 機器制御パネル, information display systems, 産業用コントローラー, 医療機器, 家電製品, 家電, およびDIY開発プロジェクト. Its slim body, 白色バックライト, and FSTN positive viewing effect make it suitable for compact instruments, embedded terminals, and customized control interfaces.
製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
