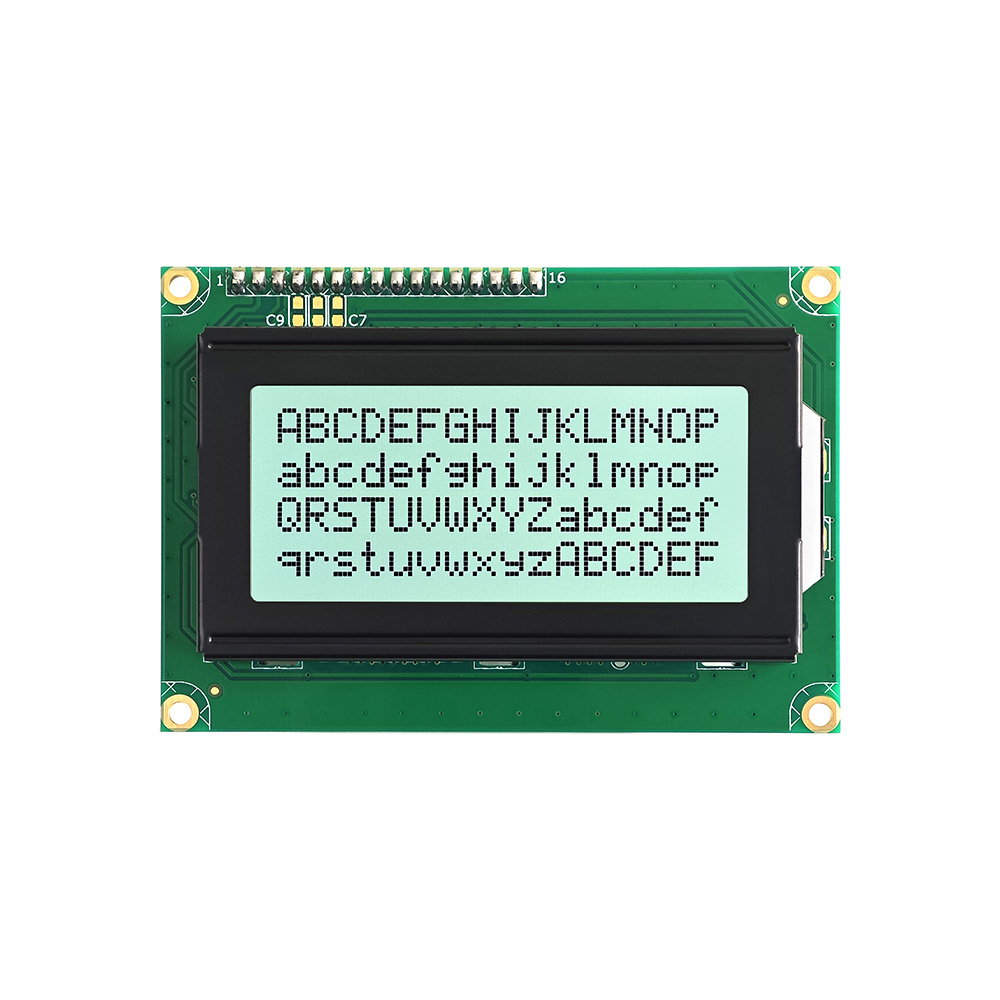

एलसीडी चरित्र प्रदर्शन कमांड - SJXD1604A-IIC। FSTN पॉजिटिव)

LCD Character Display Commands supports command-based 16x4 text output for menus, संवेदक आंकड़ा, startup prompts, and equipment feedback in embedded projects. Its IIC interface reduces wiring and saves controller pins, while the white LED backlight and 3.3V/5V drive support practical integration. The 87.0x60.0mm module suits MCU boards, अरडुइनो प्रोजेक्ट्स, प्रशिक्षण किट, मीटर की दूरी पर, चिकित्सा उपकरण, उपकरण, औद्योगिक पैनल, and DIY electronics requiring clear command-controlled display during testing, स्थापित करना, डिबगिंग, and operation.

पैरामीटर:

• हाई कॉन्ट्रास्ट, विस्तृत तापमान संचालन
• कम बिजली की खपत, उच्च हस्तक्षेप-विरोधी प्रदर्शन
• एकाधिक रंग संयोजनों के लिए समर्थन
• वन-स्टॉप तकनीकी जानकारी और स्रोत कोड का एक पूरा सेट प्रदान करें
• अनुकूलन का समर्थन करता है
• समर्थन 1-3 दिन के नमूने
• उच्च गुणवत्ता और लागत प्रभावी
• सबसे तेज़ बैच डिलीवरी प्राप्त की जा सकती है 15 दिन

मुख्य विशिष्टताएँ

LCD Character Display Commands is a 16×4 character LCD module developed for command-based text control, menu output, and embedded interface testing. The SJXD1604A-IIC model supports 16 characters per row and 4 प्रदर्शन पंक्तियाँ, giving developers space to manage status text, cursor positions, data values, and system prompts through controller instructions. इसमें 87.0×60.0×19.0 मिमी मॉड्यूल आकार है, 62.0×27.2 मिमी देखने का क्षेत्र, 3.3V/5.0V ड्राइव वोल्टेज, ST7066/AIP31066 ड्राइवर आईसी, IIC/I2C इंटरफ़ेस, सफेद एलईडी बैकलाइट, 06:00 देखने की दिशा, -20°C से +70°C कार्य तापमान, और -30°C से +80°C भंडारण तापमान. sccdisplay.com

डिज़ाइन मानक

एलसीडी कैरेक्टर डिस्प्ले कमांड को स्थिर निर्देश प्रतिक्रिया के लिए डिज़ाइन किया गया है, कम वायरिंग, और कॉम्पैक्ट इलेक्ट्रॉनिक सिस्टम में लचीला प्रदर्शन नियंत्रण. IIC/I2C इंटरफ़ेस नियंत्रकों को कम सिग्नल लाइनों के साथ डिस्प्ले कमांड भेजने की अनुमति देता है, इंजीनियरों को MCU बोर्डों पर GPIO संसाधनों को सहेजने में मदद करना, Arduino-शैली के प्लेटफ़ॉर्म, शिक्षण किट, और कस्टम पैनल. कमांड संरचना स्क्रीन क्लियरिंग जैसे सामान्य एलसीडी संचालन का समर्थन कर सकती है, कर्सर आंदोलन, चालू/बंद नियंत्रण प्रदर्शित करें, प्रवेश मोड सेटिंग, पंक्ति संबोधन, और चरित्र लेखन. मॉड्यूल उच्च कंट्रास्ट का भी समर्थन करता है, व्यापक तापमान का उपयोग, कम बिजली की खपत, हस्तक्षेप विरोधी प्रदर्शन, एकाधिक रंग विकल्प, तकनीकी दस्तावेज, स्रोत कोड समर्थन, अनुकूलन, 1-3 दिन के नमूने, लागत प्रभावी उत्पादन, और तेज़ बैच आपूर्ति.

अनुप्रयोग

एलसीडी कैरेक्टर डिस्प्ले कमांड उन परियोजनाओं के लिए उपयुक्त है जिन्हें सरल डिस्प्ले निर्देशों के माध्यम से नियंत्रित 16×4 टेक्स्ट आउटपुट की आवश्यकता होती है. यह कमांड फीडबैक दिखा सकता है, स्टार्टअप संदेश, सेंसर मान, पैरामीटर मेनू, equipment states, fault codes, testing results, and user guidance in a clean four-line layout. Common application fields include MCU development boards, अरडुइनो प्रोजेक्ट्स, LCD command demonstrations, training equipment, मीटर की दूरी पर, औद्योगिक नियंत्रक, चिकित्सा उपकरण, घरेलू उपकरण, communication panels, सूचना प्रदर्शन प्रणाली, और DIY इलेक्ट्रॉनिक्स. Its IIC wiring, command-friendly operation, 16×4 character area, and white backlight make it practical for debugging, setup pages, monitoring interfaces, and long-term equipment display tasks.

क्यू: क्या आप नमूने उपलब्ध कराते हैं?
ए: हाँ, नमूने आमतौर पर भीतर उपलब्ध होते हैं 1-3 days for customers to test and evaluate the module's performance and compatibility.

क्यू: इस एलसीडी डिस्प्ले मॉड्यूल को कैसे अनुकूलित करें?
ए: मॉड्यूल को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, चरित्र प्रदर्शन सामग्री सहित, बैकलाइट रंग, खोल डिजाइन, और अन्य पैरामीटर, विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए.

क्यू: यह मॉड्यूल किन अनुप्रयोगों के लिए उपयुक्त है?
ए: यह मॉड्यूल बड़े फ़ॉन्ट वर्णों और संख्याओं के प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जैसे मीटर, उपकरण नियंत्रण पैनल, और सूचना प्रदर्शन प्रणाली.

क्यू: इस मॉड्यूल की क्वालिटी कैसी है?
ए: यह मॉड्यूल उच्च गुणवत्ता वाले एलसीडी पैनल और इलेक्ट्रॉनिक घटकों का उपयोग करके निर्मित किया गया है, स्थिर और विश्वसनीय होने के लिए डिज़ाइन किया गया, दीर्घकालिक स्थिर संचालन और उच्च गुणवत्ता वाले प्रदर्शन प्रदर्शन को सुनिश्चित करना.

क्यू: इस स्क्रीन का उपयोग किस लिए किया जाता है？
ए: घरेलू उपकरणों में कैरेक्टर एलसीडी स्क्रीन का व्यापक रूप से उपयोग किया जाता है, औद्योगिक नियंत्रण, चिकित्सा उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, और DIY परियोजनाएं, स्थिति की जानकारी प्रदर्शित करने के लिए उपयुक्त, व्यंजना सूची, और बुनियादी डेटा.

यदि आप अधिक जानना चाहते हैं या अपनी आवश्यक एलसीडी डिस्प्ले स्क्रीन को अनुकूलित करना चाहते हैं, कृपया स्वतंत्र महसूस करें हमसे संपर्क करें.
