40X4 Character LCM - SJXD4004A (STN नकारात्मक)

40X4 Character LCM provides a wide four-line display format for equipment needing longer menus, parameter groups, एलार्म, and operating guidance on one screen. यह एसटीएन नकारात्मक प्रदर्शन है, सफेद एलईडी बैकलाइट, 18पिन इंटरफ़ेस, and 3.3V/5V drive support clear visibility and stable integration. The 190.0x54.0mm module suits industrial controllers, test instruments, चिकित्सा उपकरण, power systems, टर्मिनल, and panels requiring detailed character output during monitoring, निदान, रखरखाव, और दैनिक संचालन कार्य.

पैरामीटर:

• हाई कॉन्ट्रास्ट, विस्तृत तापमान संचालन
• कम बिजली की खपत, उच्च हस्तक्षेप-विरोधी प्रदर्शन
• एकाधिक रंग संयोजनों के लिए समर्थन
• वन-स्टॉप तकनीकी जानकारी और स्रोत कोड का एक पूरा सेट प्रदान करें
• अनुकूलन का समर्थन करता है
• समर्थन 1-3 दिन के नमूने
• उच्च गुणवत्ता और लागत प्रभावी
• सबसे तेज़ बैच डिलीवरी प्राप्त की जा सकती है 15 दिन

मुख्य विशिष्टताएँ

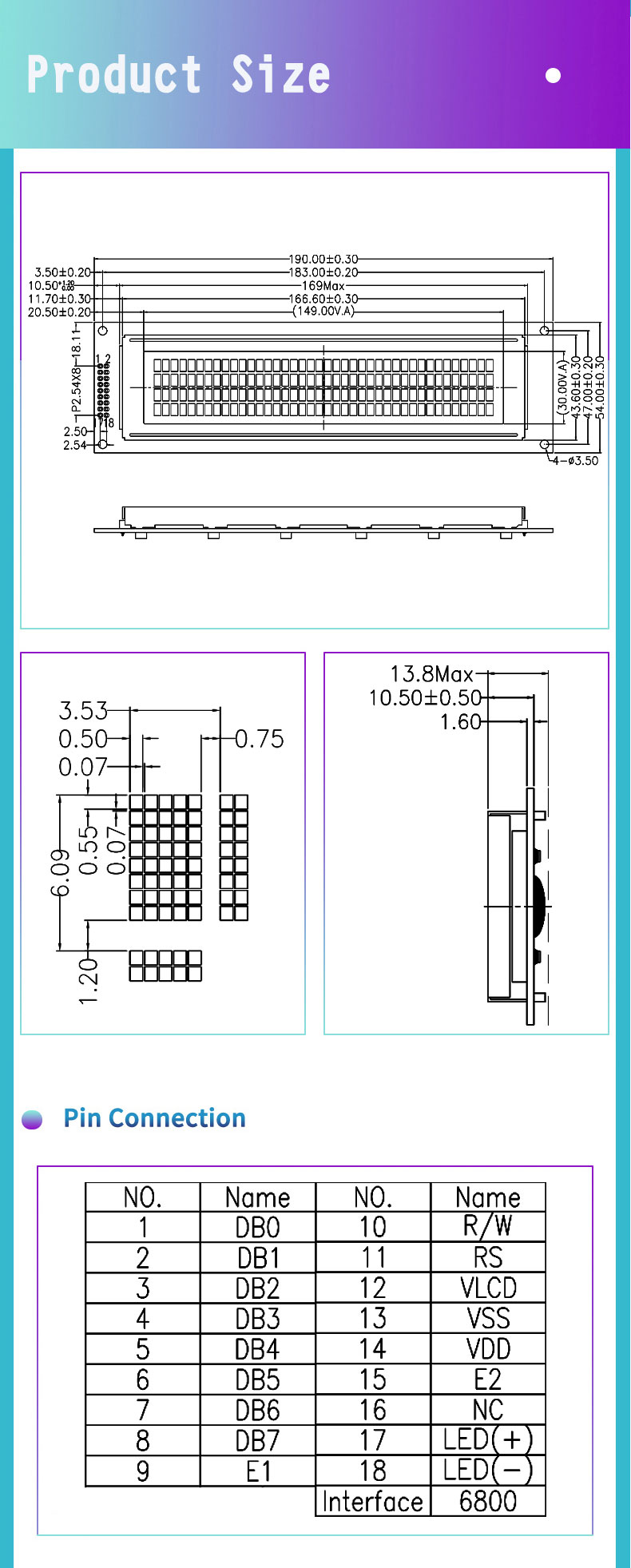

40X4 Character LCM is a large-format character display module built for equipment that needs more text capacity than standard two-line or 20×4 LCD modules. The SJXD4004A model provides a 40×4 character layout, allowing long menu names, operating values, warning information, and system instructions to appear with better continuity. It uses a 190.0×54.0×13.0 mm module outline and a 149.0×30.0 mm viewing area, giving designers a wider display window for complex panel information. The module supports 3.3V/5.0V drive voltage, AIP31068L driver IC, 18पिन इंटरफ़ेस, सफेद एलईडी बैकलाइट, एसटीएन नकारात्मक एलसीडी प्रकार, 06:00 देखने की दिशा, -20°C से +70°C कार्य तापमान, और -30°C से +80°C भंडारण तापमान.

डिज़ाइन मानक

40X4 Character LCM is designed for wider information presentation, stable electrical connection, and dependable use in equipment interfaces that require continuous text output. The 18PIN interface supports direct character LCD integration, making it suitable for control boards that need a proven hardware connection method. Its STN Negative display mode creates a dark-background visual effect, while the white LED backlight helps improve character visibility in instrument panels and industrial interfaces. मॉड्यूल उच्च कंट्रास्ट का भी समर्थन करता है, विस्तृत तापमान संचालन, कम बिजली की खपत, मजबूत हस्तक्षेप-विरोधी प्रदर्शन, एकाधिक रंग संयोजन, तकनीकी दस्तावेज, स्रोत कोड सहायता, अनुकूलन, 1-3 दिवसीय नमूना परीक्षण, और तेज़ बैच डिलीवरी योजना.

अनुप्रयोग

40X4 Character LCM is suitable for products that need to show long text strings, multiple parameter groups, or detailed status information on one screen. It can display machine menus, production data, alarm descriptions, service instructions, diagnostic codes, process steps, टाइमर रिकॉर्ड, and system feedback across four wide rows. Common application fields include industrial controllers, परीक्षण उपकरण, स्वचालन उपकरण, चिकित्सा उपकरण, power systems, संचार टर्मिनल, information display panels, घर का सामान, उपभोक्ता इलेक्ट्रॉनिक्स, और DIY विकास परियोजनाएं. Its 40×4 layout, large viewing area, STN Negative readability, and white backlight make it practical for control interfaces that need richer character output without using a graphic LCD.

क्यू: क्या आप नमूने उपलब्ध कराते हैं?
ए: हाँ, नमूने आमतौर पर भीतर उपलब्ध होते हैं 1-3 days for customers to test and evaluate the module's performance and compatibility.

क्यू: इस एलसीडी डिस्प्ले मॉड्यूल को कैसे अनुकूलित करें?
ए: मॉड्यूल को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, चरित्र प्रदर्शन सामग्री सहित, बैकलाइट रंग, खोल डिजाइन, और अन्य पैरामीटर, विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए.

क्यू: यह मॉड्यूल किन अनुप्रयोगों के लिए उपयुक्त है?
ए: यह मॉड्यूल बड़े फ़ॉन्ट वर्णों और संख्याओं के प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जैसे मीटर, उपकरण नियंत्रण पैनल, और सूचना प्रदर्शन प्रणाली.

क्यू: इस मॉड्यूल की क्वालिटी कैसी है?
ए: यह मॉड्यूल उच्च गुणवत्ता वाले एलसीडी पैनल और इलेक्ट्रॉनिक घटकों का उपयोग करके निर्मित किया गया है, स्थिर और विश्वसनीय होने के लिए डिज़ाइन किया गया, दीर्घकालिक स्थिर संचालन और उच्च गुणवत्ता वाले प्रदर्शन प्रदर्शन को सुनिश्चित करना.

क्यू: इस स्क्रीन का उपयोग किस लिए किया जाता है？
ए: घरेलू उपकरणों में कैरेक्टर एलसीडी स्क्रीन का व्यापक रूप से उपयोग किया जाता है, औद्योगिक नियंत्रण, चिकित्सा उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, और DIY परियोजनाएं, स्थिति की जानकारी प्रदर्शित करने के लिए उपयुक्त, व्यंजना सूची, और बुनियादी डेटा.

यदि आप अधिक जानना चाहते हैं या अपनी आवश्यक एलसीडी डिस्प्ले स्क्रीन को अनुकूलित करना चाहते हैं, कृपया स्वतंत्र महसूस करें हमसे संपर्क करें.
