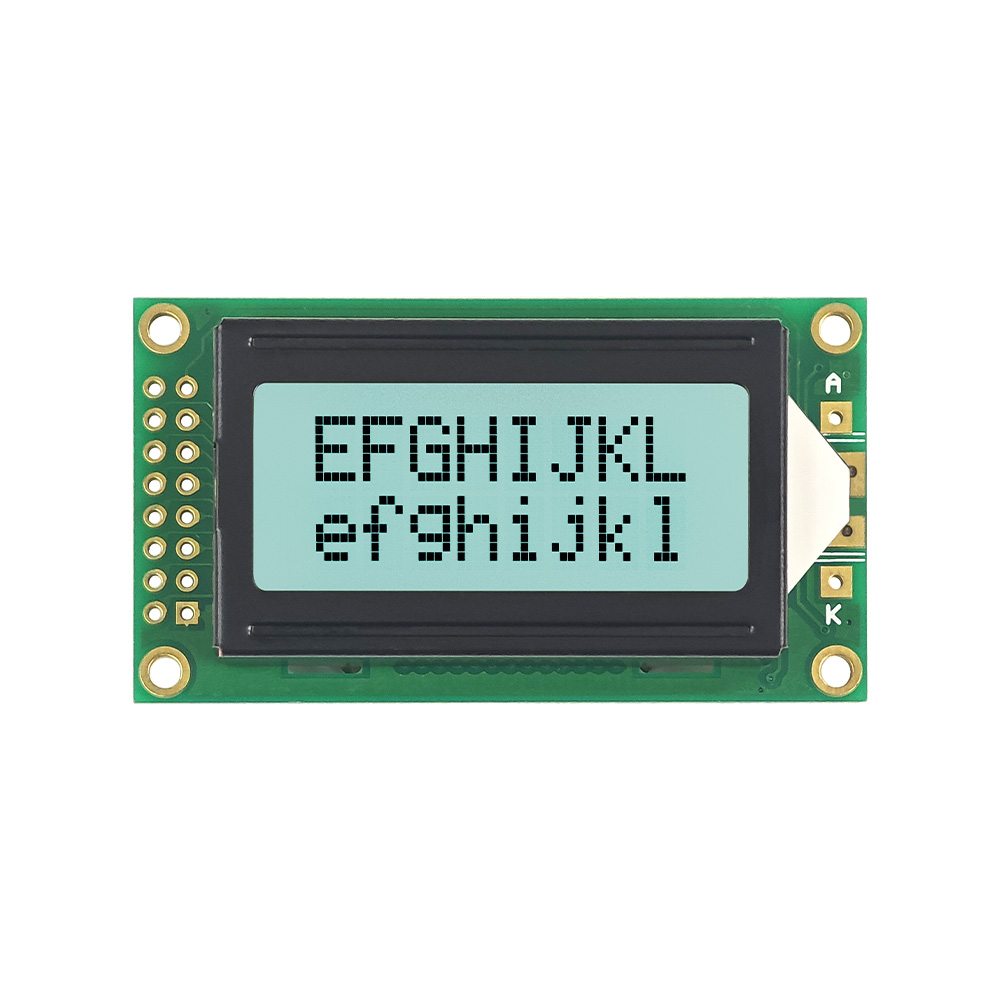

Module LCM de petite taille - SJXD0802-1 (FSTN Positif)

Small Size LCM Module is a compact 8×2 display for short settings, unit symbols, function labels, Nombres, and simple status feedback. It uses FSTN Positive technology, rétroéclairage LED blanc, and a 16PIN interface for stable board connection. Supporting 3.3V or 5.0V drive voltage, fonctionnement à large température, and low power use, it suits meters, instruments portatifs, contrôleurs embarqués, appareils électroménagers, and customized LCD products.

Paramètres:

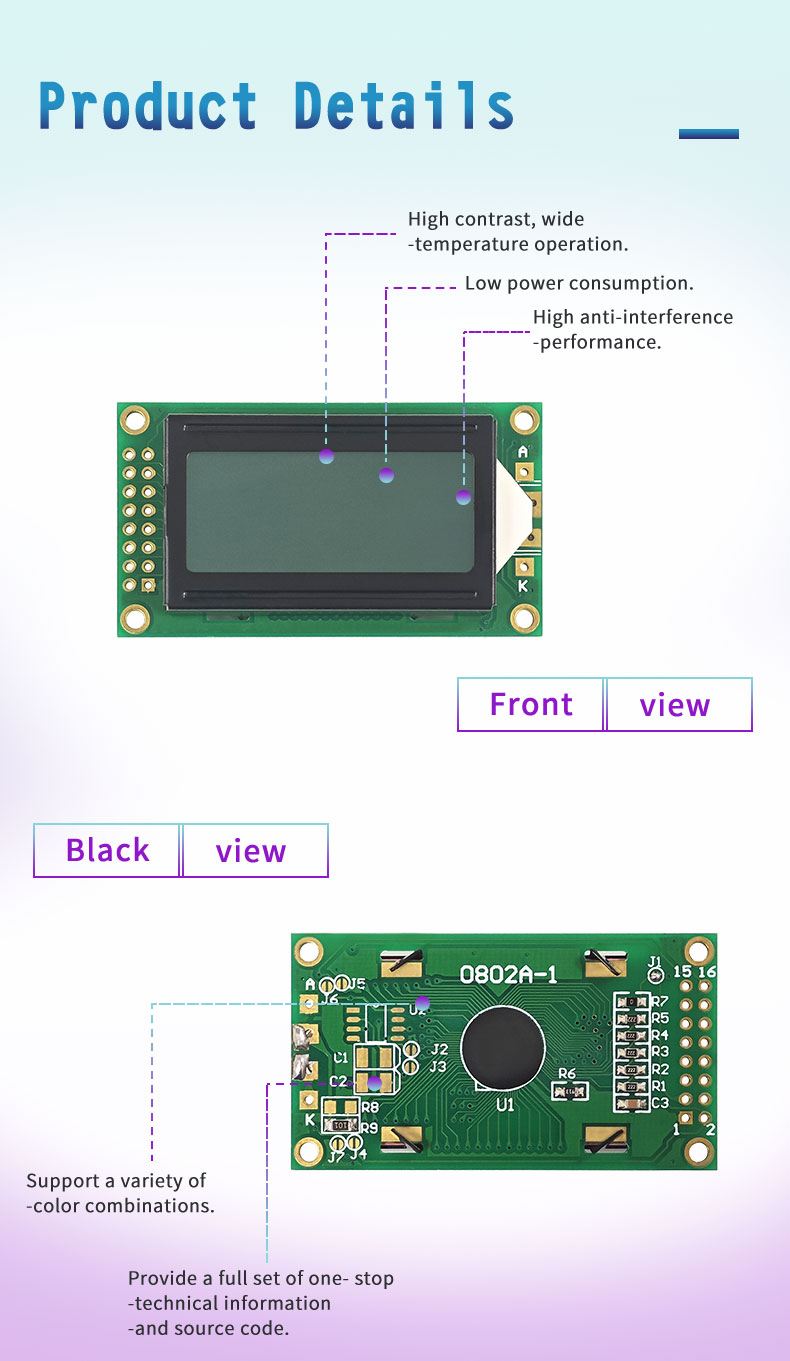

• Contraste élevé, fonctionnement à large température
• Faible consommation d'énergie, haute performance anti-interférence
• Prise en charge de plusieurs combinaisons de couleurs
• Fournir un ensemble complet d’informations techniques et de code source à guichet unique
• Prend en charge la personnalisation
• Prise en charge 1-3 échantillons de jour
• Haute qualité et économique

Spécifications clés

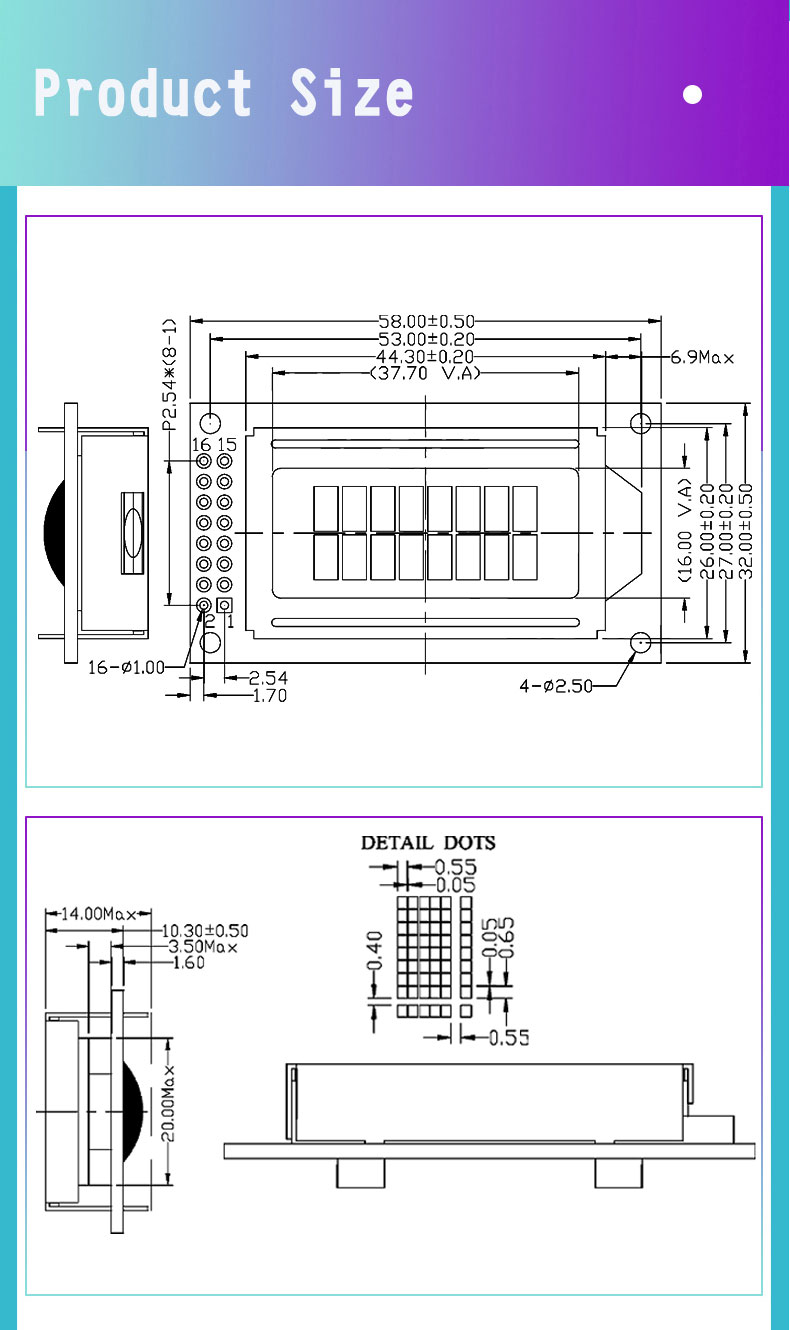

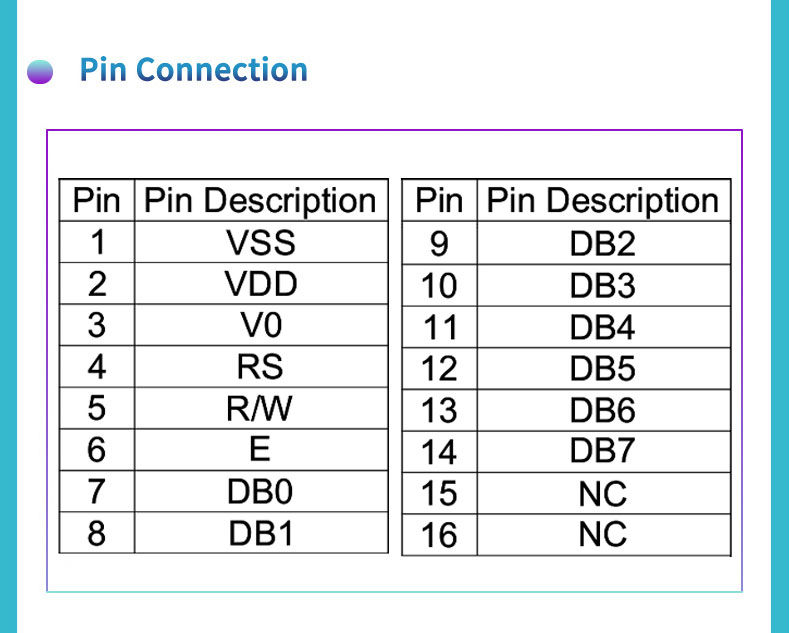

Small Size LCM Module SJXD0802A-1 uses an 8×2 character format to fit compact product structures that only need essential text and numeric output. The module has a 58.0×32.0×14.0 mm outline size and a 37.7×16.0 mm viewing area, making it suitable for narrow panel windows and handheld equipment. It supports 5.0V or 3.3V drive voltage, AIP31066/ST7066 drive IC, rétroéclairage LED blanc, Type LCD positif FSTN, 06:00 direction de visualisation, and 16PIN interface.

Normes de conception

Small Size LCM Module focuses on limited-space installation, sharp character recognition, and stable electrical performance. The FSTN Positive structure improves display clarity for small words, Nombres, unit marks, and basic operating data, while the white LED backlight helps maintain readable output in compact equipment layouts. The module supports -20°C to +70°C working temperature and -30°C to +80°C storage temperature. It also provides high contrast, faible consommation d'énergie, performance anti-interférence, color combination options, informations techniques complètes, prise en charge du code source, personnalisation, and 1–3 day samples.

Applications

Small Size LCM Module is suitable for products that require a compact display window without using a large graphic screen. It can show large font characters, valeurs numériques, short settings, unit symbols, function labels, and simple status feedback. Les applications typiques incluent les compteurs, instruments portatifs, panneaux de commande d'équipement, systèmes d'affichage d'informations, contrôleurs embarqués, appareils électroménagers, électronique grand public, and customized LCD products. Its small footprint helps engineers keep product layouts clean while adding practical display communication.

Q: Why is it so cheap?
UN: Because we are a factory producing and selling without intermediaries.

Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.

Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.

Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.

Q: Comment la rentabilité est-elle assurée?
UN: Le module est conçu avec une production rationalisée et un contrôle des coûts, visant à fournir une solution rentable tout en maintenant une qualité et des performances élevées.

Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
