Informations de base

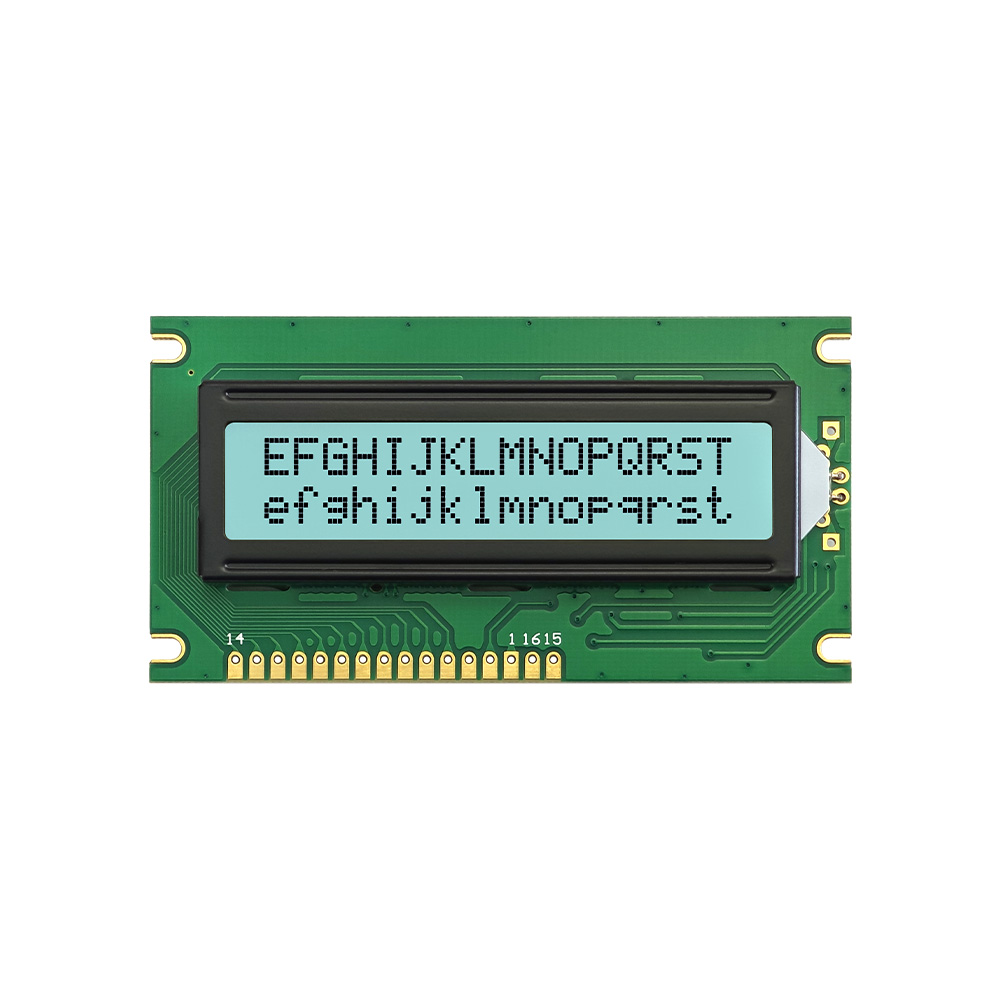

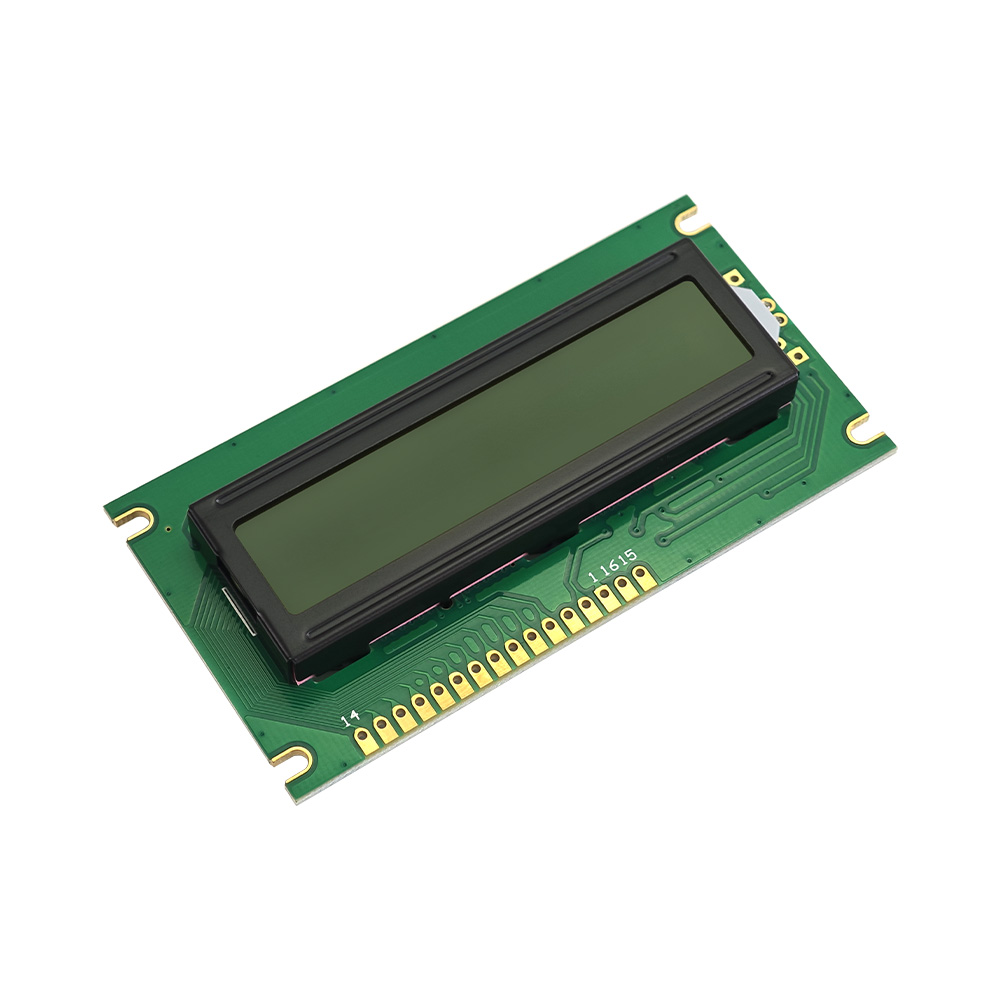

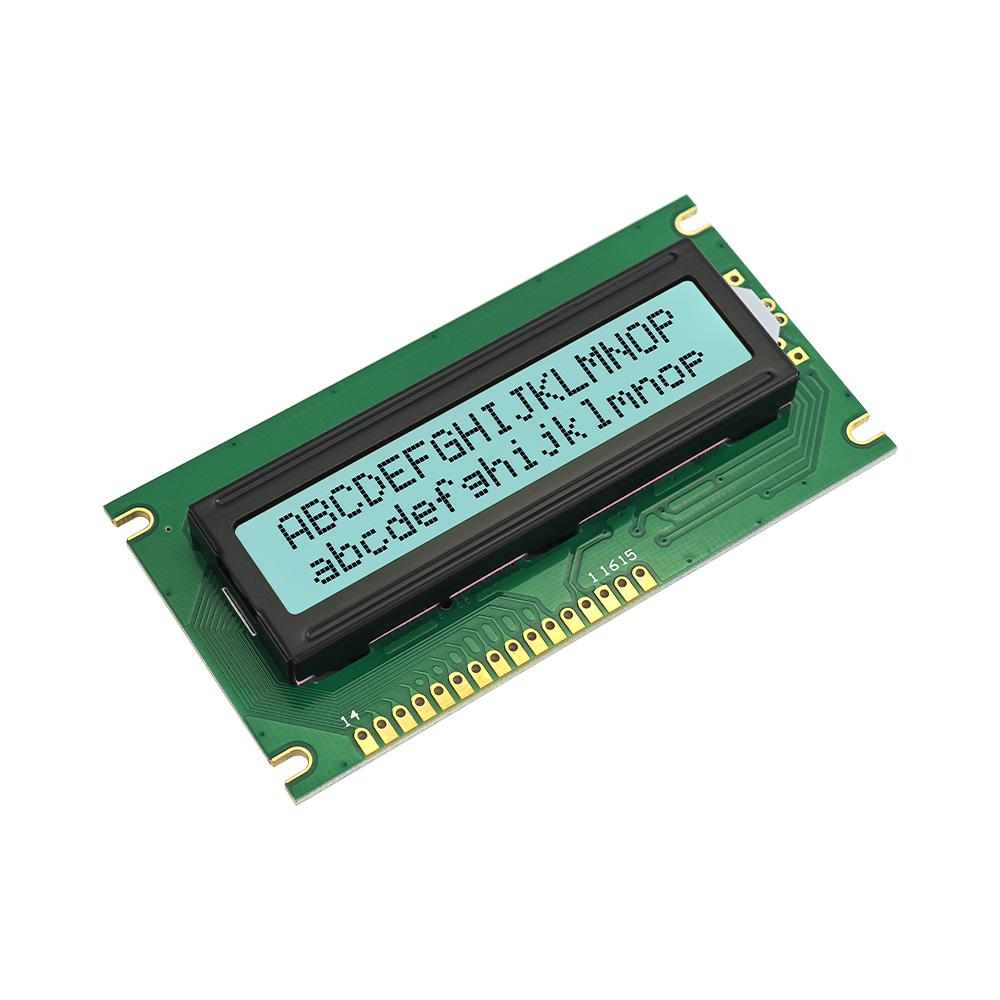

Écran LCD Protée 1602 prend en charge la simulation, apprentissage, et tests matériels avec un affichage compact de caractères 16x2 pour le texte, lectures, invite, et messages d'état. Son écran positif FSTN, rétroéclairage LED blanc, 16Interface PIN, et un variateur 3,3 V/5 V aident les développeurs à passer des circuits virtuels aux projets MCU réels. Le module 84,0x44,0 mm convient à Arduino, PIC, mètres, appareils électroménagers, dispositifs médicaux, trousses de formation, et les appareils électroniques de bricolage nécessitant une sortie d'affichage fiable sur deux lignes.
Paramètres:
| Type de caractère | 16X2 |
| Modèle | JXD1602C |
| Taille du modèle | 84.0×44,0×14,0 MM |
| Taille VA | 64.5×14,0 millimètres |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
ST7066/AIP31066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
FSTN Positif
|
|
Interface
|
16ÉPINGLE |
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |
Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés

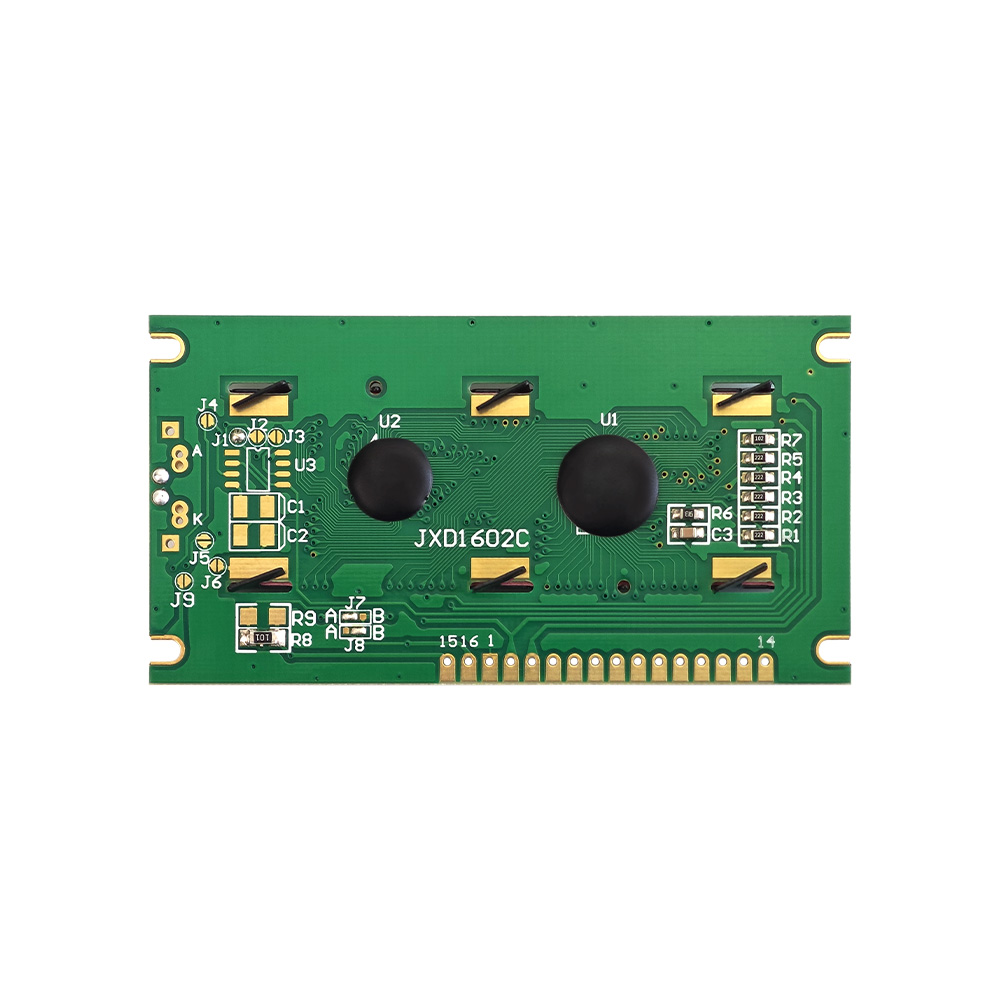

Écran LCD Protée 1602 est un module LCD de 16 × 2 caractères conçu pour la simulation, enseignement, prototypage, et vérification d'affichage intégrée. Le modèle JXD1602C offre 2 lignes avec 16 caractères sur chaque ligne, permettre aux développeurs de tester la sortie de texte, valeurs numériques, invites d'état, et des symboles de style graphique simples avant de passer à la production de matériel. Il présente une taille de module de 84,0 × 44,0 × 14,0 mm, 64.5Zone de visualisation ×14,0 mm, 3.3Tension d'entraînement V/5,0 V, Circuit intégré de pilote ST7066/AIP31066, 16Interface PIN, rétroéclairage LED blanc, Type LCD positif FSTN, 06:00 direction de visualisation, -20Température de fonctionnement °C à +70°C, et température de stockage de -30°C à +80°C.
Normes de conception

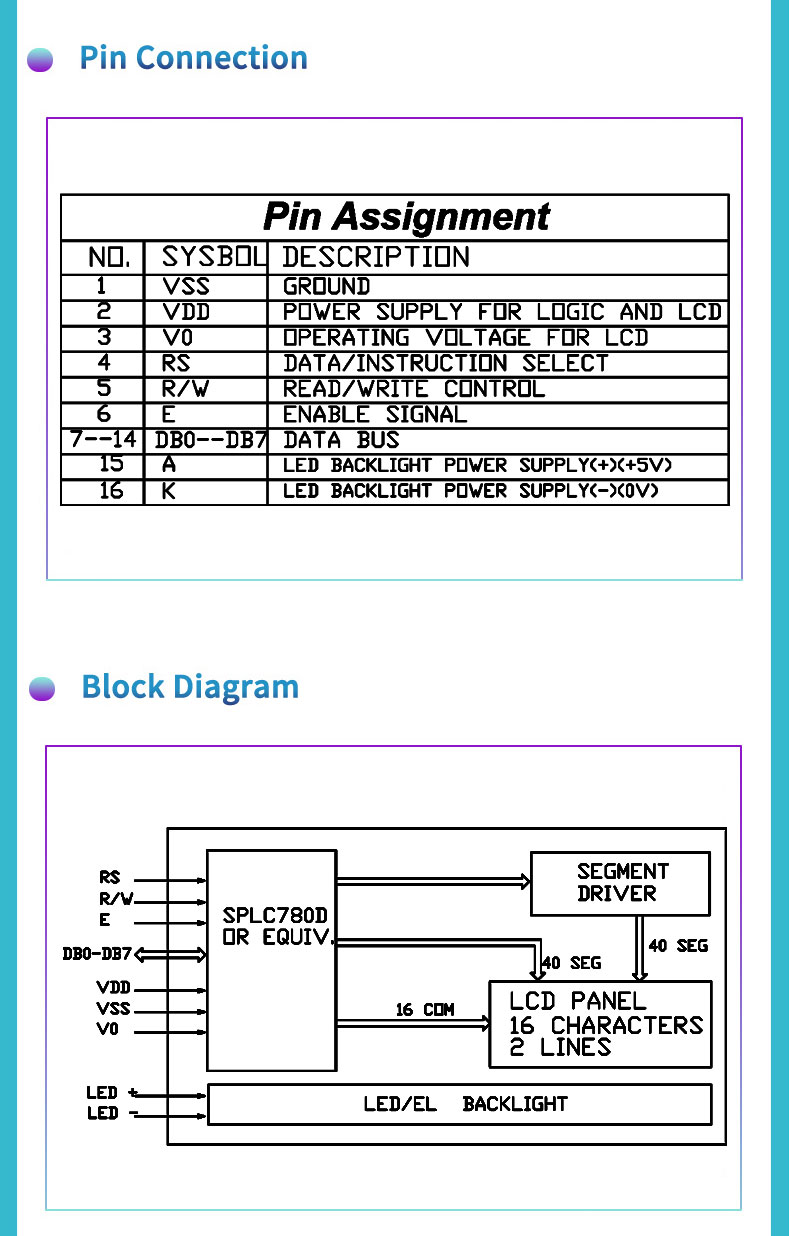

Écran LCD Protée 1602 est développé pour un comportement d'affichage prévisible, simulation de circuit pratique, et un transfert fluide des tests virtuels vers des projets réels embarqués. The 16PIN interface follows a common parallel wiring structure, making it suitable for Arduino, PIC, MCU boards, training platforms, and control circuits that need standard LCD command operation. Its FSTN Positive screen helps improve character definition on a light background, while the white LED backlight gives the display a clean and neutral viewing effect. Le module prend également en charge un contraste élevé, fonctionnement à large température, faible consommation d'énergie, performance anti-interférence, plusieurs combinaisons de couleurs, documentation technique, prise en charge du code source, personnalisation, 1–Test d'échantillon sur 3 jours, qualité rentable, et livraison rapide par lots.
Applications
Écran LCD Protée 1602 is suitable for projects that need a 16×2 display model for circuit simulation, program debugging, and practical device display. It can show startup text, lectures du capteur, étiquettes de menu, données du compteur, valeurs de tension, états de l'appareil, notes d'avertissement, and user instructions in a compact two-line format. Common application fields include Proteus simulation projects, Arduino and PIC development, MCU learning kits, mètres, small instruments, appareils électroménagers, dispositifs médicaux, tableaux de contrôle industriels, électronique grand public, systèmes d'affichage d'informations, et électronique DIY. Its 16×2 layout, FSTN Lisibilité positive, rétroéclairage blanc, and 16PIN connection make it practical for both learning environments and real equipment interfaces.
Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
