Informations de base
The Monochrome Screen SJXD12332C-F is a compact dot matrix LCD module designed for embedded electronic systems that require stable visual output, efficient power usage, and long-term operational reliability. It provides clear monochrome display performance suitable for industrial and commercial applications where consistent information presentation is essential. The module is engineered to deliver dependable readability in various working environments.
Paramètres:
| Type de caractère | 122X32 |
| Modèle | JXD12232B |
| Taille du modèle | 79.0×28,0×9,0 MM |
| Taille VA | 55.0×18,0 MM |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
ST7920
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
STN négatif
|
|

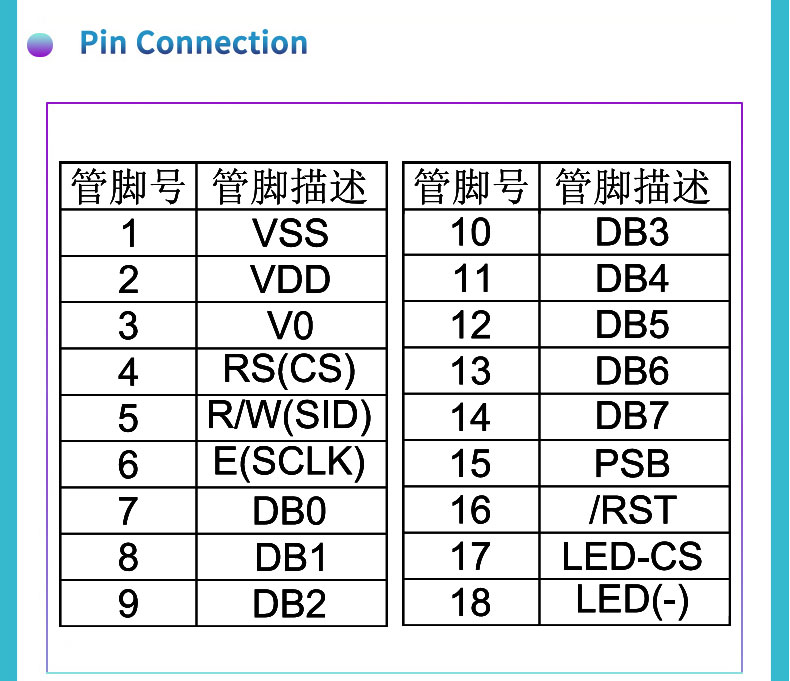

Interface
|
18ÉPINGLE |
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

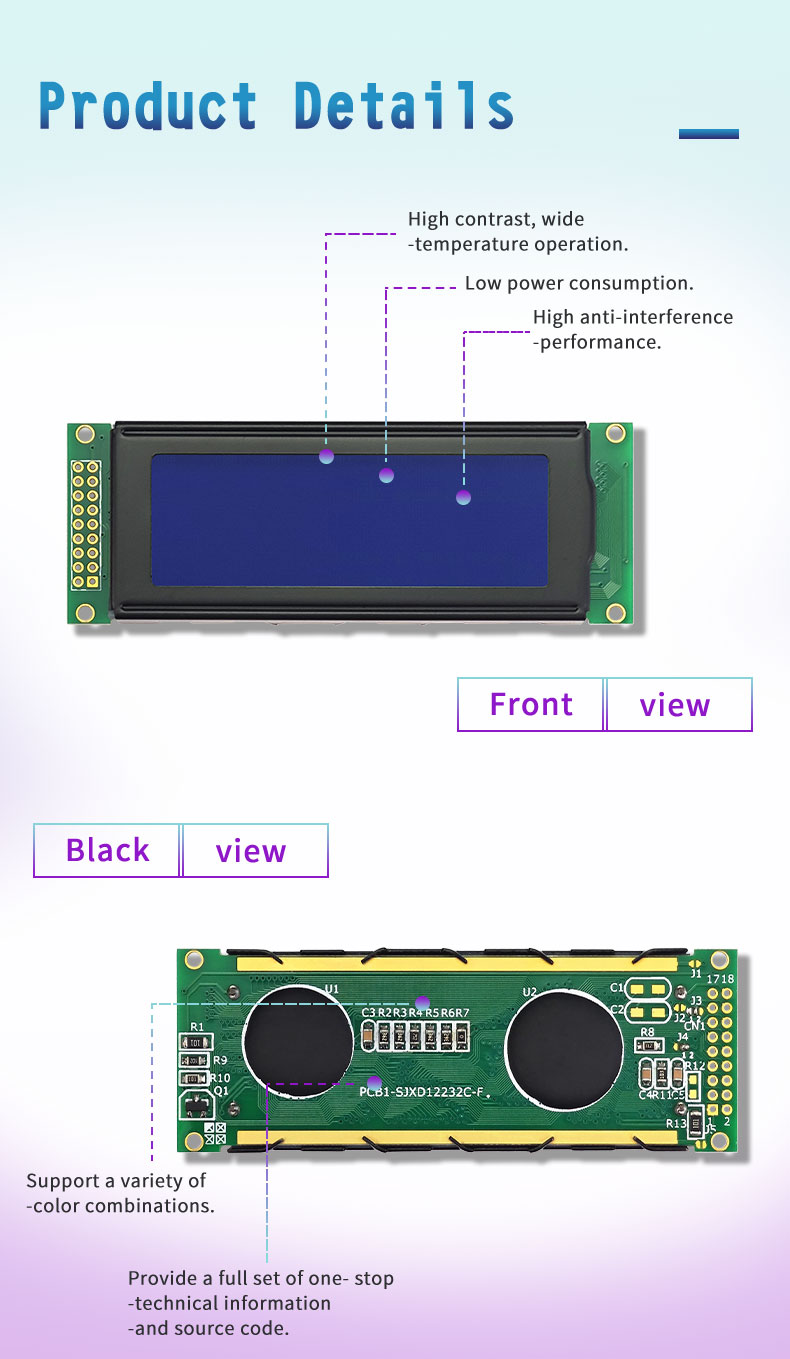

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés
This Monochrome Screen features a 128×32 dot matrix resolution, enabling efficient display of text, numeric data, symboles, and simple graphical elements. The compact resolution is optimized for space-saving applications while maintaining clear and readable output. The monochrome LCD structure ensures stable contrast and consistent visual clarity under different lighting conditions. It operates with low power consumption, making it suitable for continuously running embedded systems and energy-efficient devices. The module supports stable refresh performance, allowing smooth updates of displayed content without flicker or distortion. Its slim and compact form factor allows easy integration into industrial control systems, instrumentation panels, appareils de communication, and embedded terminals. The display maintains reliable performance across a wide temperature range, ensuring stable operation in diverse environments. Uniform pixel arrangement and controlled liquid crystal response contribute to accurate and readable output.
Normes de conception
The module is manufactured under strict monochrome LCD engineering standards to ensure durability, stability, and long-term performance consistency. High-quality liquid crystal materials are used to achieve uniform optical characteristics and stable contrast behavior. Circuit design is optimized to reduce electromagnetic interference and ensure stable signal transmission in embedded applications. The structural design supports compact integration while maintaining mechanical strength and thermal stability. Each unit undergoes full inspection for pixel accuracy, display uniformity, brightness consistency, and electrical reliability. Energy-efficient design principles are applied to reduce power consumption while maintaining stable operation over extended use cycles. Quality control ensures consistent performance across production batches.
Applications
The Monochrome Screen is widely used in industrial automation systems, smart meters, dispositifs médicaux, contrôleurs embarqués, équipement de communication, and instrumentation panels. It is also suitable for monitoring systems, security devices, testing instruments, and portable electronic products. Its combination of compact structure, stable dot matrix output, and monochrome clarity makes it an effective solution for embedded display applications requiring reliable and efficient visual communication in demanding environments.

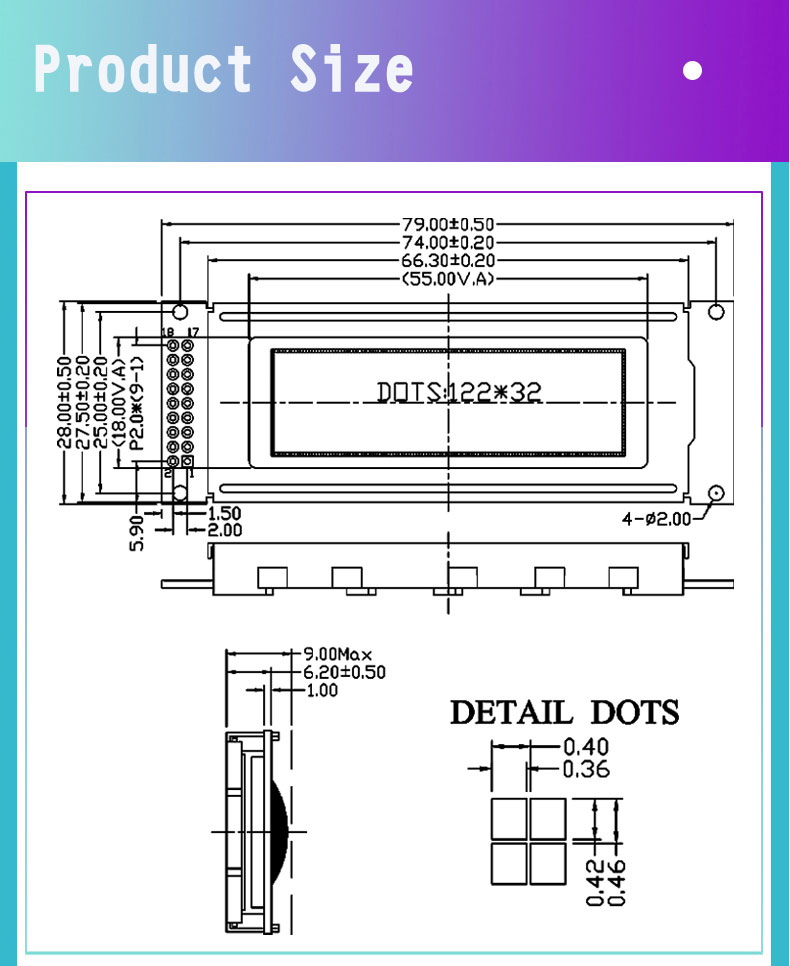

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
