Informations de base
The Monochrome Dot Matrix JXD12332C2 is a compact and versatile graphical display module, designed for embedded systems, appareils industriels, et instruments électroniques. Featuring a 122×32 pixel resolution, it provides clear and stable output for text, symboles, et des graphismes simples. Sa faible consommation d'énergie et ses performances fiables le rendent idéal pour les applications où l'efficacité et la lisibilité sont essentielles.. The module is engineered to fit into space-limited devices while maintaining excellent display performance and long-term stability.

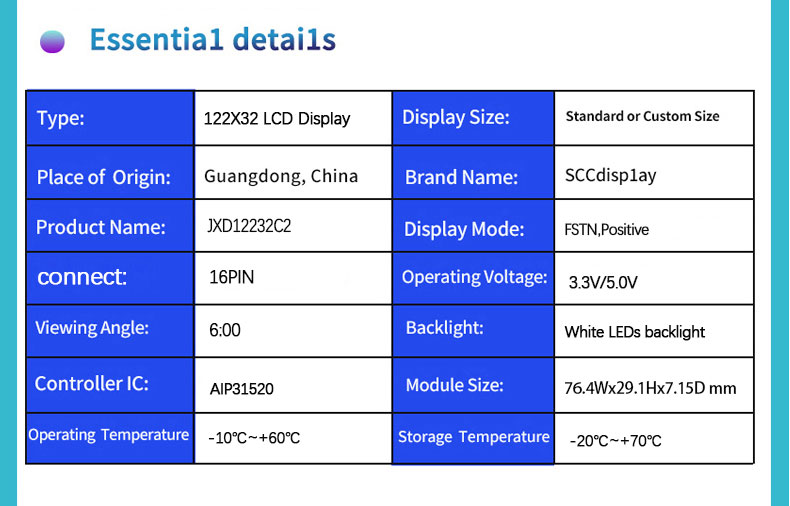

Paramètres:
| Type de caractère | 122X32 |
| Modèle | JXD12232C2 |
| Taille du modèle | 76.4×29,1×7,15 MM |
| Taille VA | 54.8×18,03 MM |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
AIP31520
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
FSTN Positif
|
|

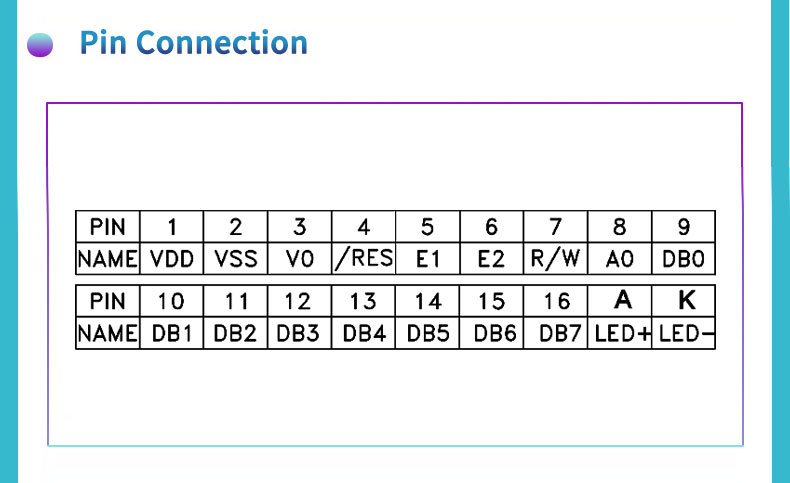

Interface
|
16ÉPINGLE |
| Température de travail |
-10°C - +60°C
|
|
Température de stockage
|
-20°C - +70°C |

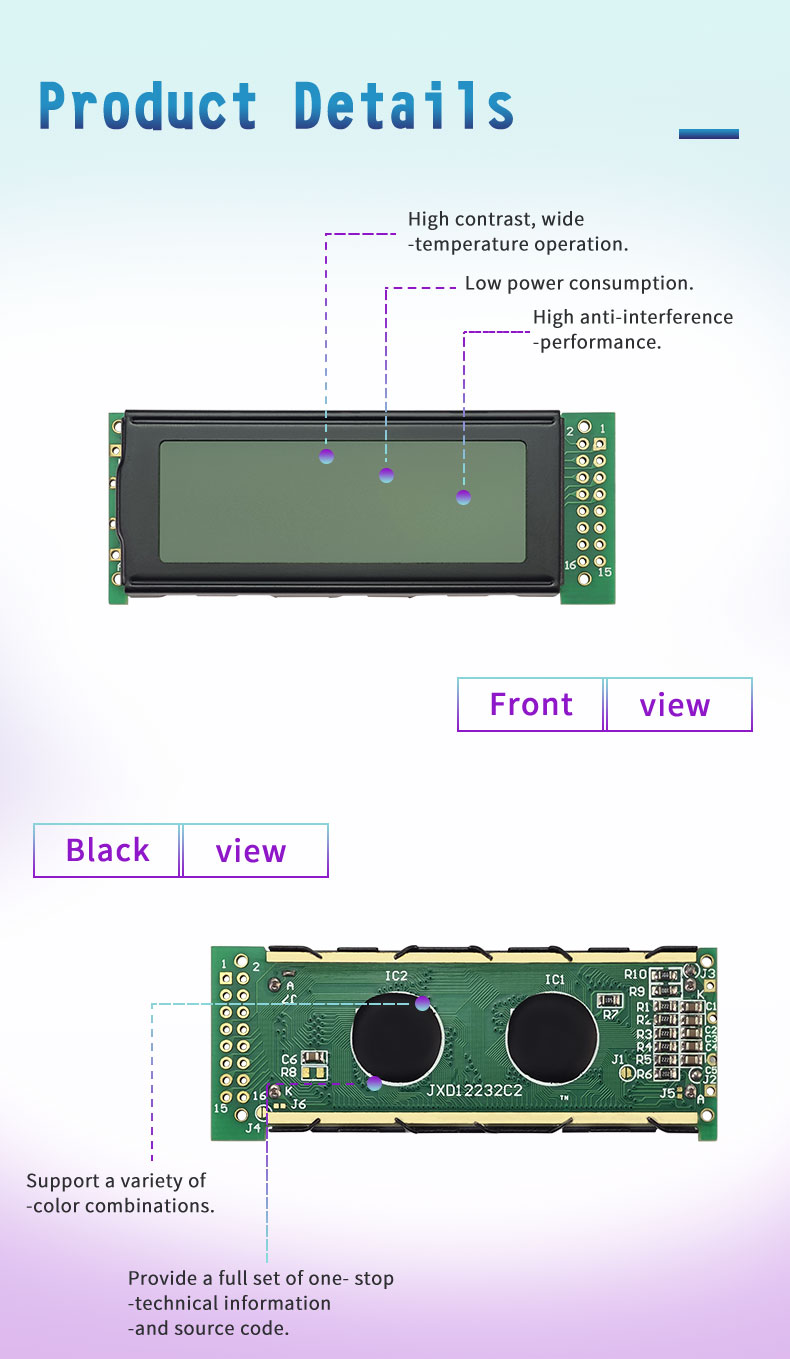

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés
The Monochrome Dot Matrix module supports a resolution of 122×32 dots, assurer un rendu précis et cohérent des graphiques monochromes. It includes a built-in driver IC for easy integration, reducing the need for external components. Standard communication interfaces, such as serial and parallel, allow seamless connection to microcontrollers including Arduino, STM32, et série PIC. Its low operating voltage and high contrast make it suitable for energy-efficient systems and environments with varying lighting conditions. The display also supports graphical libraries for fast development of icons, menus, et écrans de visualisation de données.
Normes de conception
Fabriqué sous des contrôles de qualité stricts de qualité industrielle, the Monochrome Dot Matrix guarantees durability and consistent operation. The PCB and backlight system are optimized for uniform visibility and long-term stability. The module complies with standard electrical and mechanical specifications, making it reliable for both prototype and production use. Its compact size allows flexible placement within embedded designs, while the robust construction ensures stable operation in demanding environments.
Applications
The Monochrome Dot Matrix is widely used in industrial automation, équipement de laboratoire, appareils de communication, smart home electronics, et autres systèmes embarqués. It is particularly suitable for applications that require clear monochrome graphics, faible consommation d'énergie, and stable long-term performance. Engineers value this module for rapid prototyping and large-scale production due to its ease of integration, haute fiabilité, and consistent display quality.

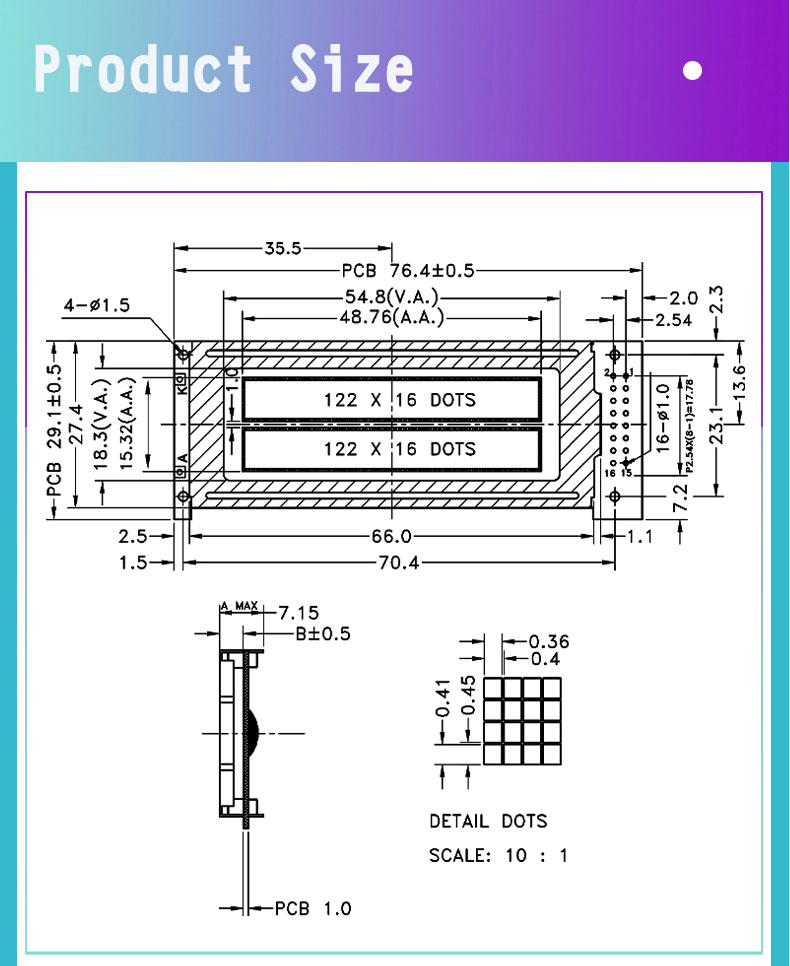

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
