Informations de base
Paramètres:
| Type de caractère | 16X1 |
| Modèle | JXD1601A |
| Taille du modèle | 80.0× 36,0 × 12,0 mm |
| Taille VA | 64.5×14,0 millimètres |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
ST7066/AIP31066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
VA Négatif
|
|
Interface
|
16Port parallèle PIN
|
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |
Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés

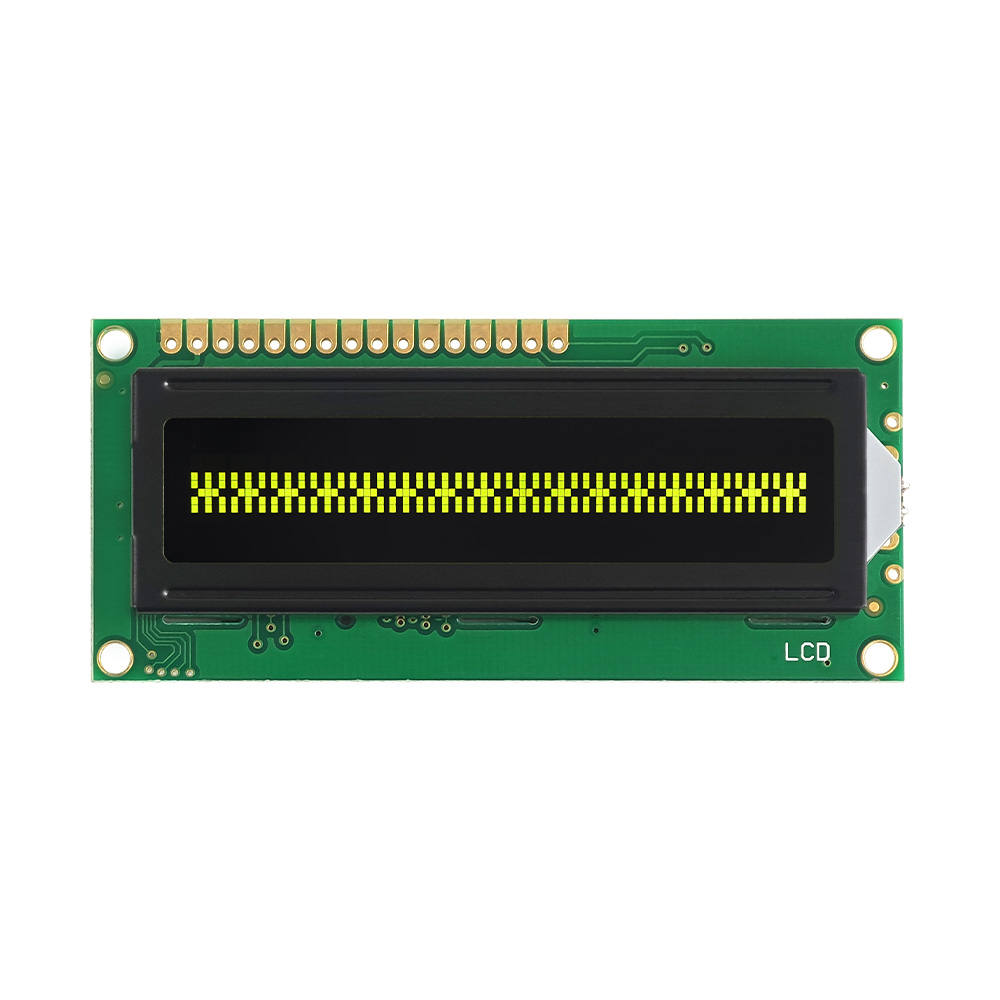

LCD Liquid Crystal Display JXD1601A is a 16×1 character LCD module designed for clear text, number, and symbol output. It features an 80.0×36.0×12.0 mm module size, 64.5Zone de visualisation ×14,0 mm, 3.3Tension d'entraînement V/5,0 V, and ST7066/AIP31066 drive IC. The module uses a 16PIN parallel interface, rétroéclairage LED blanc, and VA Negative LCD type, providing sharp contrast and reliable character presentation for compact devices.
Normes de conception
LCD Liquid Crystal Display is built for high contrast, fonctionnement à large température, faible consommation d'énergie, and strong anti-interference performance. It supports an operating temperature range of -20°C to +70°C and a storage temperature range of -30°C to +80°C, helping maintain stable performance in varied environments. The product also supports multiple color combinations, personnalisation, technical information, prise en charge du code source, 1–3 jours d'échantillons, and fast batch delivery for project development.
Applications
LCD Liquid Crystal Display is suitable for applications requiring large font characters, Nombres, texte du menu, messages d'état, and basic system data. Il peut être utilisé en mètres, panneaux de commande d'équipement, systèmes d'affichage d'informations, appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage. With its compact structure, VA Negative viewing effect, rétroéclairage blanc, and stable display performance, it supports both product testing and customized electronic device production.
Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
