Informations de base
L'écran graphique LCD JXD160128A est un module d'affichage monochrome hautes performances conçu pour les systèmes embarqués, appareils industriels, et instruments électroniques. Avec une résolution de 160×128 pixels, il offre une sortie nette et claire pour le texte, icônes, et des graphismes simples. Cet écran allie efficacité énergétique et fonctionnement fiable, ce qui le rend idéal pour les applications où la précision, lisibilité, et la stabilité à long terme sont essentielles. Sa conception compacte permet une intégration dans des environnements à espace limité sans compromettre les performances.

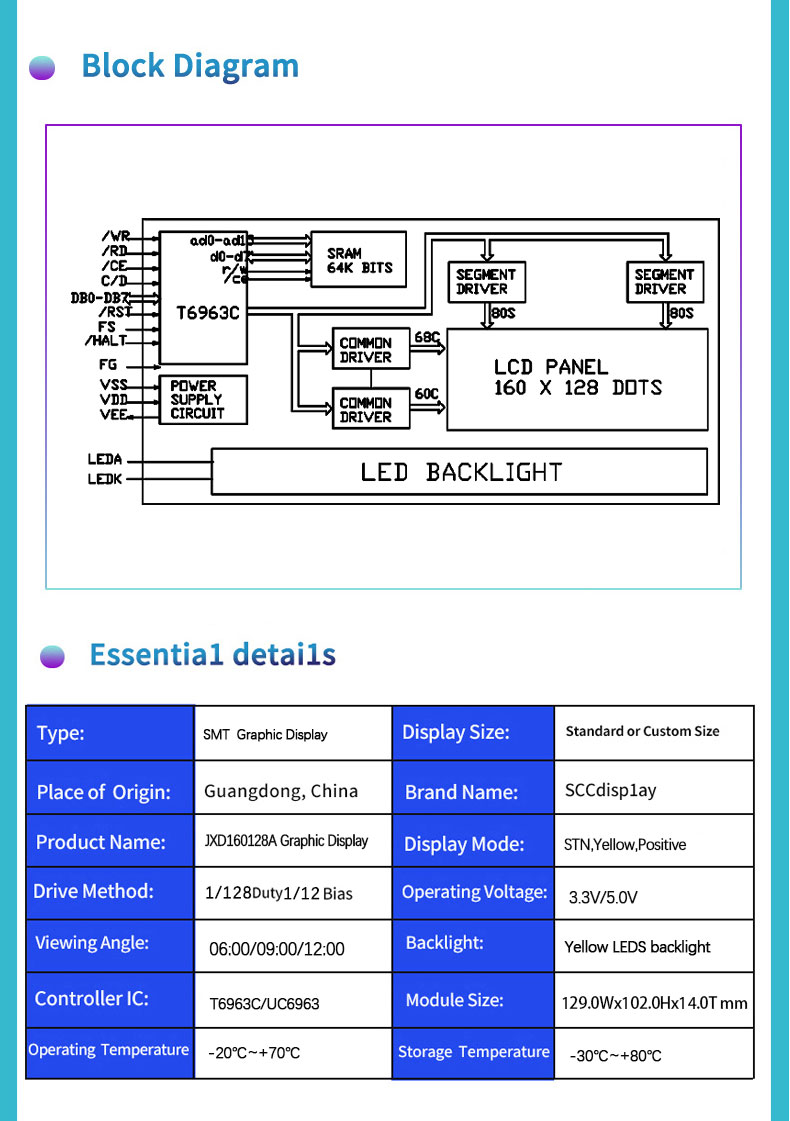

Paramètres:
| Modèle | JXD160128A |
| Taille du modèle | 129.0×102,0×14,0 mm |
| Taille du champ de vision | 101.0×82,0 mm |
| Mode d'affichage | STN positif |
| Angle de vision | 06:00/09:00/12:00 |
| Méthode de conduite | 1/128 devoir, 1/12 biais |
| Haut |
-20°C - +70°C
|
|
Tst
|
-30°C - +80°C |
|
Circuit intégré d'entraînement
|
UC6963/T6963C |
|
Tension d'entraînement
|
5.0V/3,3 V |

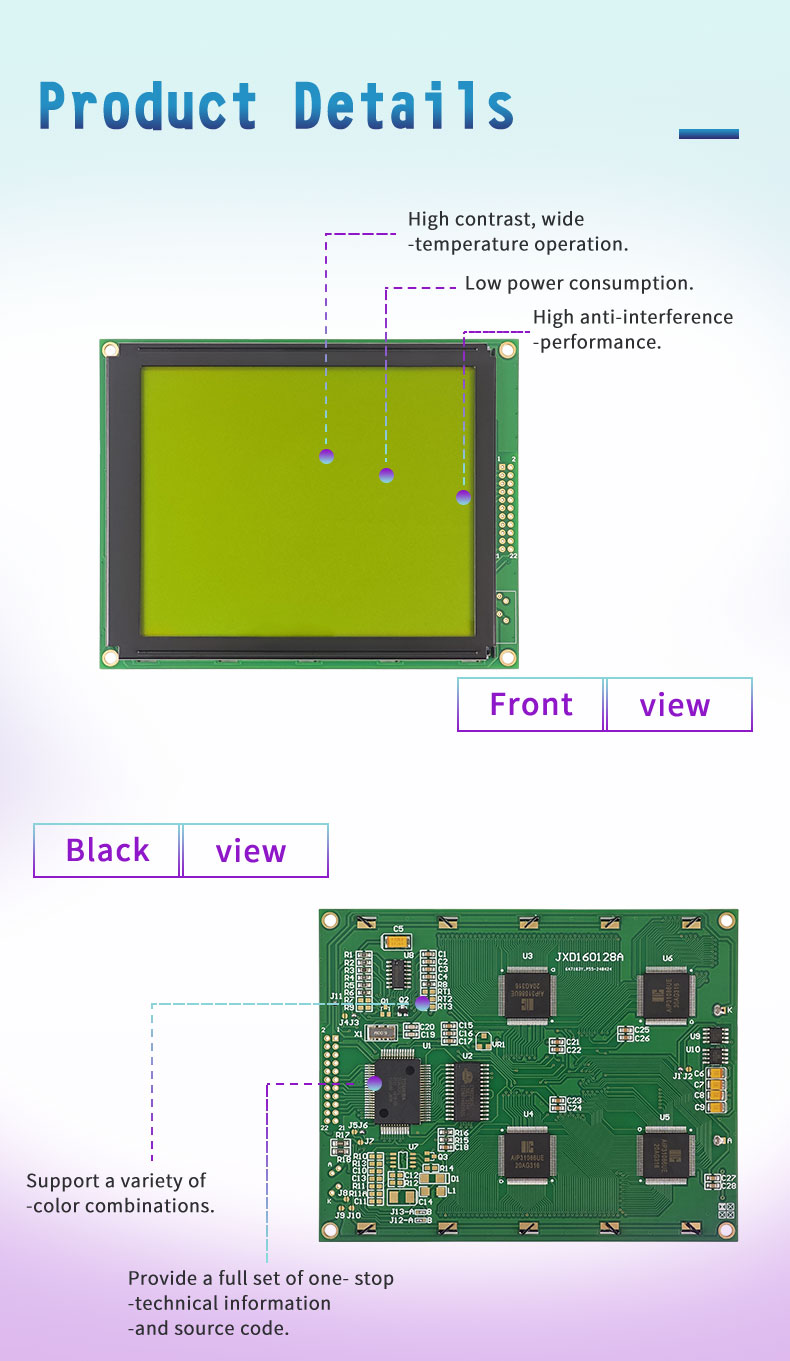

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
Spécifications clés
L'écran graphique LCD est doté d'une matrice de points 160 × 128, assurer un rendu graphique précis. Il prend en charge plusieurs interfaces de communication, y compris les connexions parallèles et série, permettant une intégration transparente avec des microcontrôleurs tels que Arduino, STM32, et série PIC. L'écran fonctionne à basse tension et consomme un minimum d'énergie, ce qui le rend adapté aux appareils alimentés par batterie et aux systèmes économes en énergie. Un contraste élevé et des angles de vision larges garantissent la lisibilité dans diverses conditions d'éclairage. En plus, le circuit intégré de pilote intégré simplifie la conception du système, réduisant le besoin de composants externes et augmentant la fiabilité globale.
Normes de conception
Fabriqué sous des contrôles de qualité stricts de qualité industrielle, l'écran graphique LCD assure la durabilité, performances constantes, et stabilité à long terme. Sa disposition PCB et son système de rétroéclairage sont optimisés pour une visibilité uniforme, ce qui le rend idéal pour les prototypes et la production à grande échelle. Le module est compatible avec les bibliothèques graphiques standards, permettant aux ingénieurs de mettre en œuvre rapidement des menus, icônes, et écrans de visualisation de données. Sa construction robuste permet un fonctionnement stable dans des environnements exigeants, y compris les environnements industriels et de laboratoire.
Applications
L'écran graphique LCD est largement utilisé dans l'automatisation industrielle, instrumentation, appareils intelligents pour la maison, équipement de communication, et autres appareils électroniques embarqués. Il est particulièrement adapté aux systèmes nécessitant une sortie graphique précise, faible consommation d'énergie, et des performances fiables à long terme. Les ingénieurs et les concepteurs apprécient ce module pour le prototypage rapide ainsi que la production en grand volume en raison de sa facilité d'intégration., haute fiabilité, et une sortie visuelle stable.

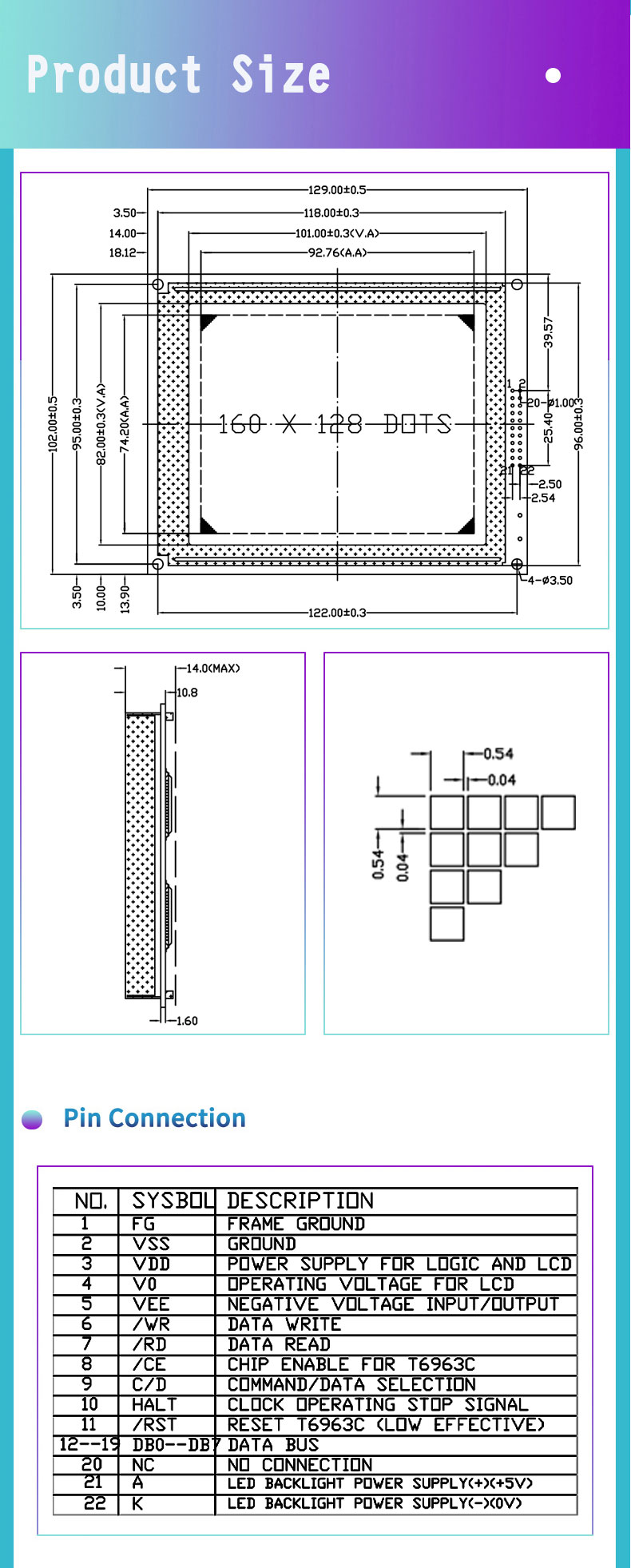

Taille du produit
FAQ
Q: Cet écran est-il doté d'un rétroéclairage?
UN: Cet écran d'affichage a un rétroéclairage jaune vert.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: Comment la rentabilité est-elle assurée?
UN: Le module est conçu avec une production rationalisée et un contrôle des coûts, visant à fournir une solution rentable tout en maintenant une qualité et des performances élevées.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
