Informations de base

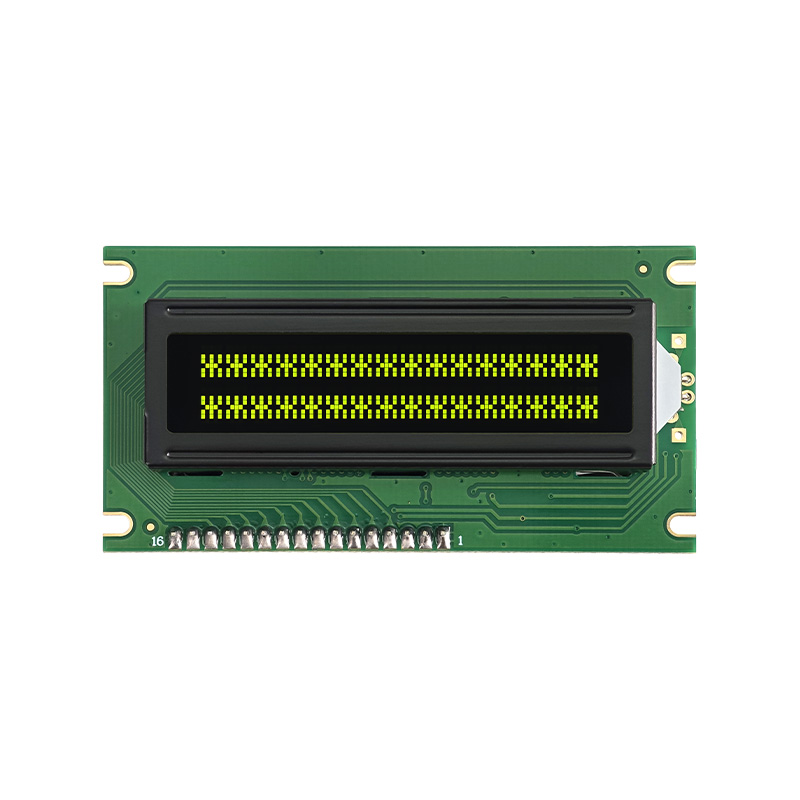

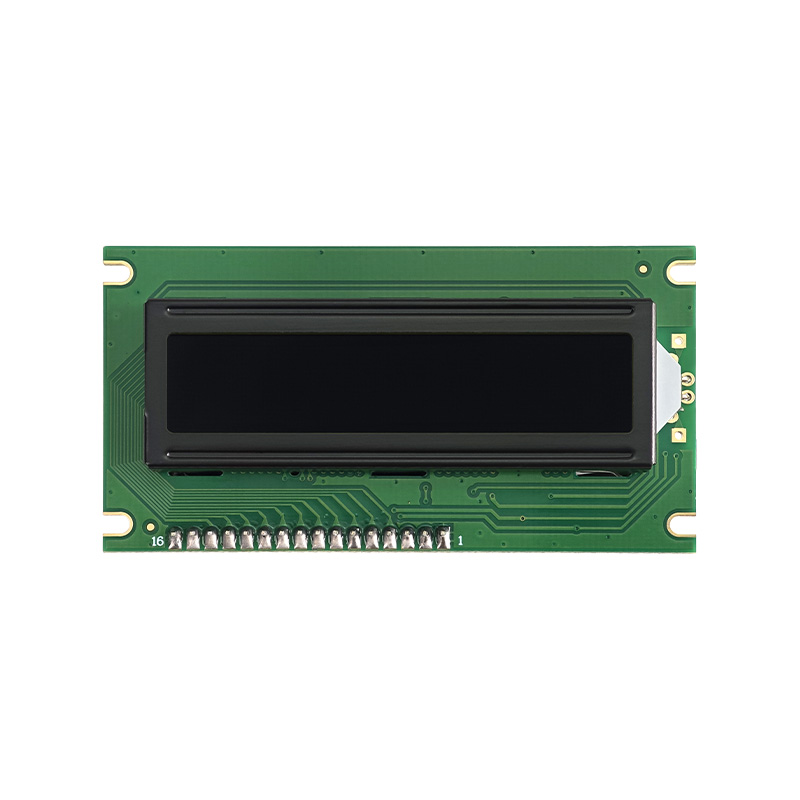

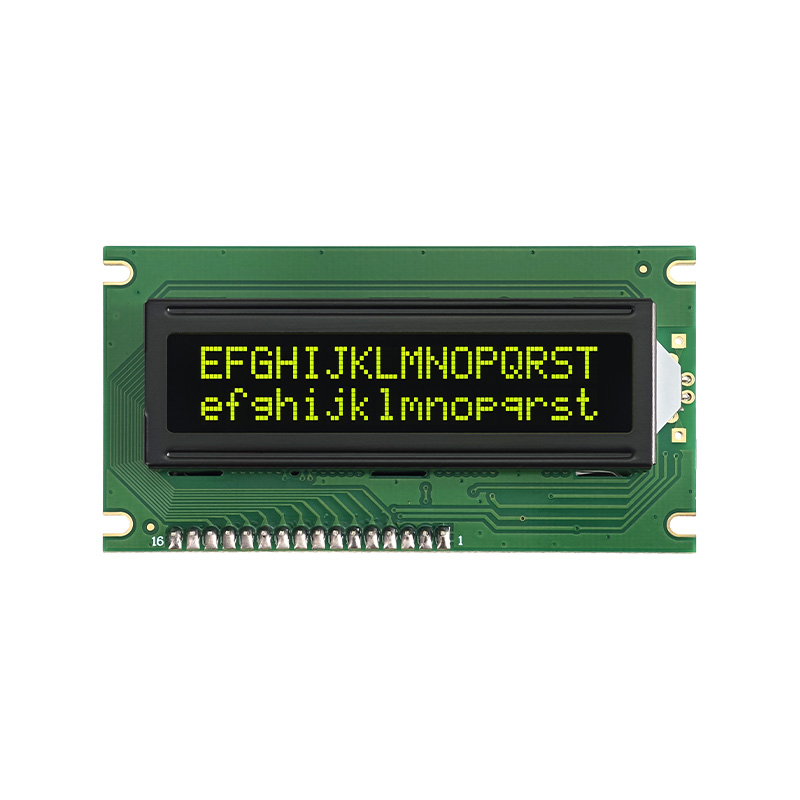

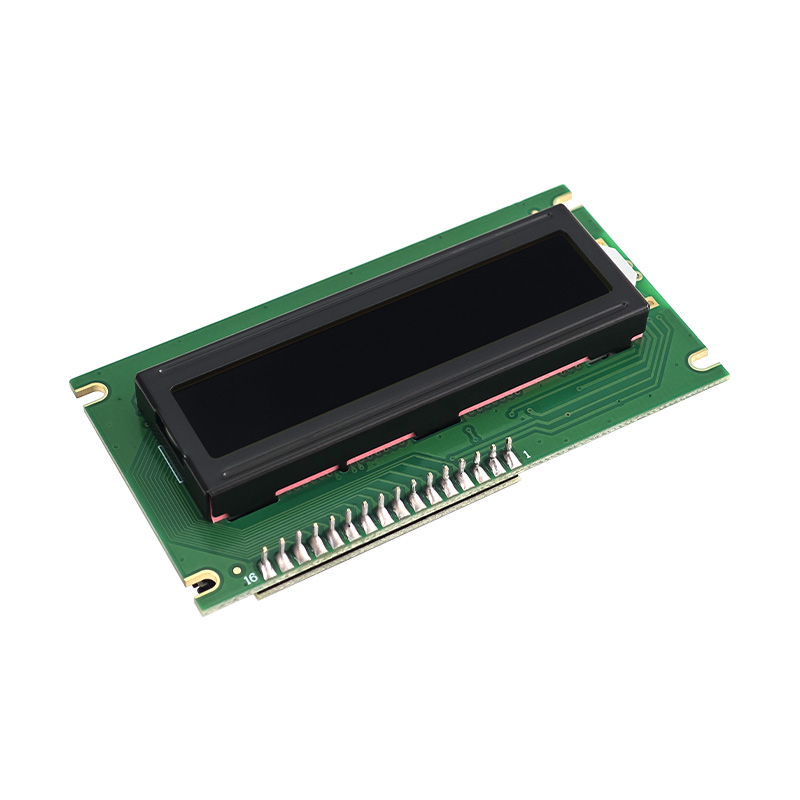

LCD Digit Display is a compact 16x2 module for showing numbers, short text, menus, and status information in electronic devices. The JXD1602C-IIC design uses IIC communication to reduce wiring and save controller pins. Its VA negative display mode offers strong contrast with a dark-background appearance, helping improve interface visibility. Russian character support makes it suitable for localized products. It fits meters, bornes de contrôle, instruments de test, équipement médical, appareils électroménagers, and embedded systems requiring clear digital display output.
Paramètres:
| Type de caractère | 16X2 |
| Modèle | JXD1602C-IIC |
| Taille du modèle | 84.0×44,0×17,2 MM |
| Taille VA | 64.5×14,0 millimètres |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
ST7066/AIP31066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
VA Négatif
|
|

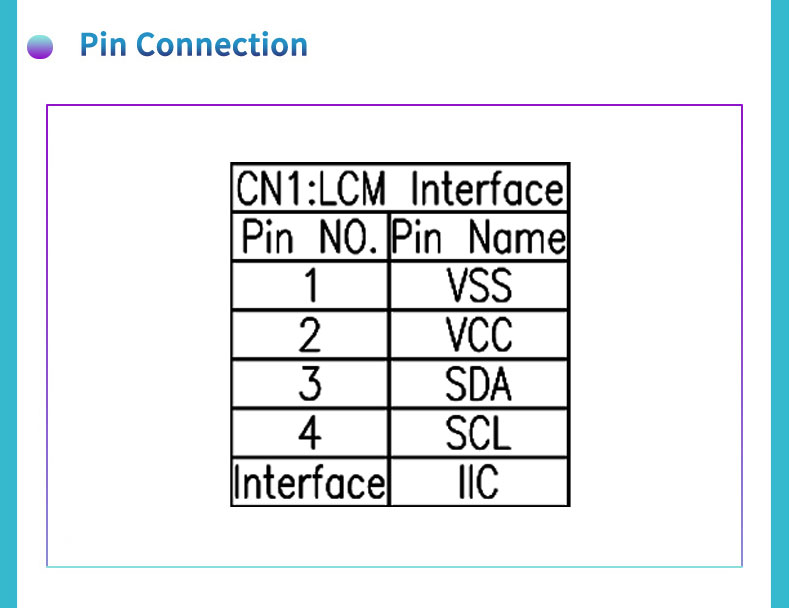

Interface
|

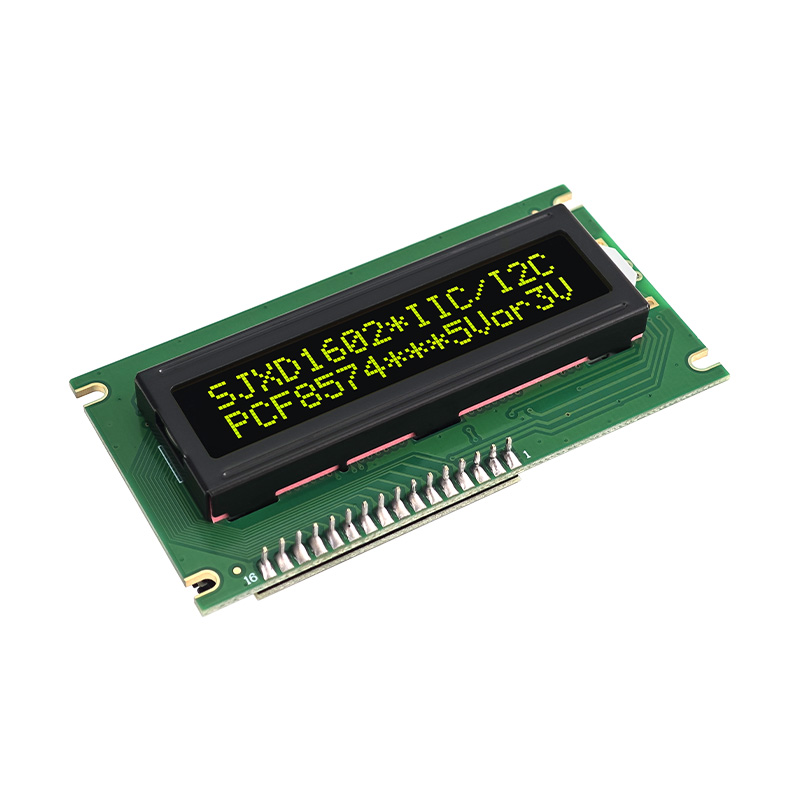

IIC/I2C |
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

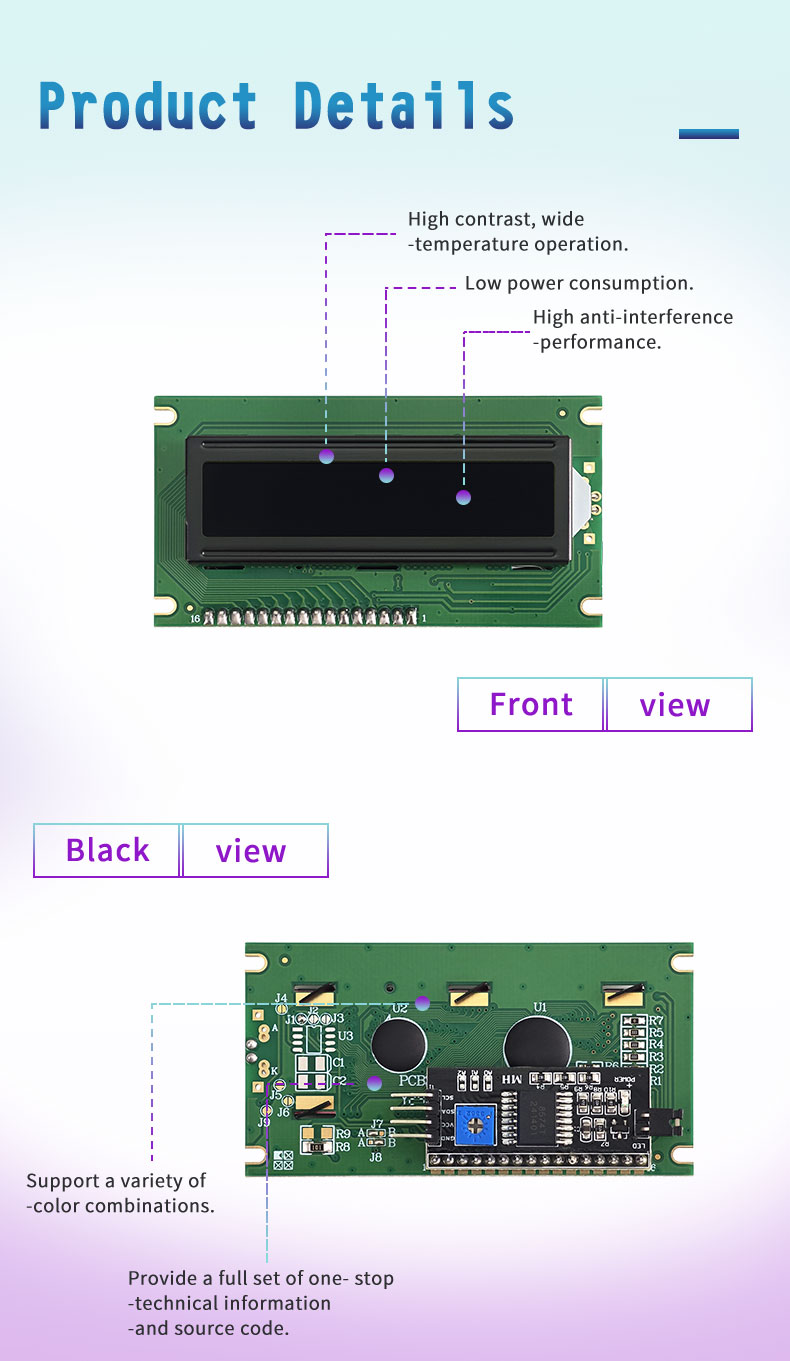

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés
LCD Digit Display is designed for compact equipment that needs clear numeric values, short text messages, and operating information. This JXD1602C-IIC version uses a 16x2 character format, making it suitable for displaying parameters, lectures, étiquettes de menu, and status prompts. The IIC interface helps simplify signal connection and reduce pin usage on the main control board. Its VA negative display mode provides strong contrast with a dark-background visual effect, while the Russian character set supports Cyrillic interface content for localized devices.
Normes de conception
LCD Digit Display follows a practical module structure for stable integration into electronic products with limited installation space. The IIC communication design allows cleaner PCB routing and easier connection compared with traditional multi-pin parallel interfaces. Its VA negative display style creates a sharp, modern viewing appearance for equipment panels and user interfaces. For OEM development, the module can support customized backlight color, connector layout, voltage configuration, direction de visualisation, and language display requirements according to different project designs.
Applications
LCD Digit Display can be used in smart meters, bornes de contrôle, instruments industriels, appareils de test, systèmes de contrôle d'accès, appareils électroménagers, équipement médical, et produits électroniques embarqués. It is suitable for showing numeric readings, setup options, avis d'avertissement, modes de travail, valeurs de minuterie, and system feedback. The Russian character version is useful for products sold in Russian-speaking markets or multilingual device projects. With compact size and simplified IIC wiring, it helps manufacturers build reliable display interfaces with efficient assembly.

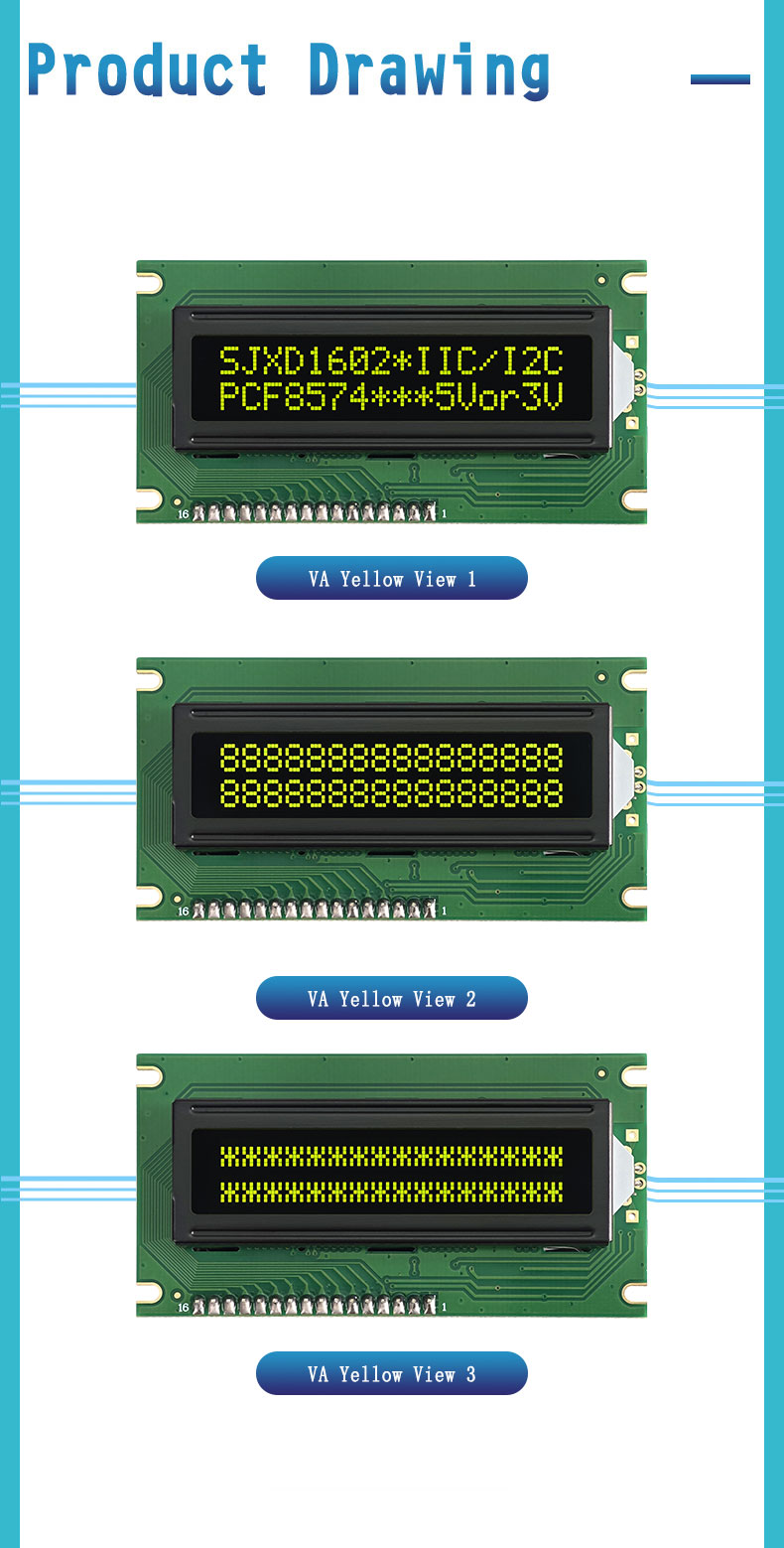

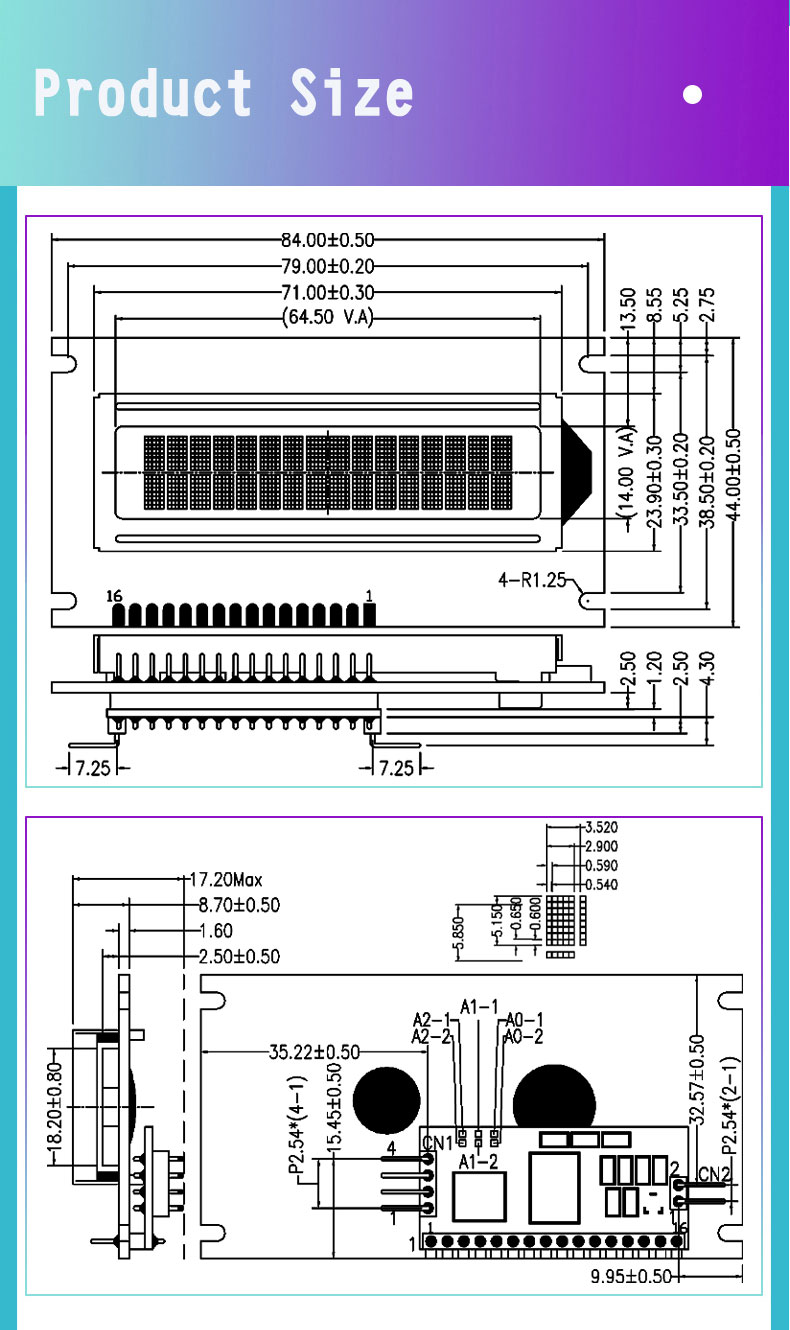

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
