Informations de base

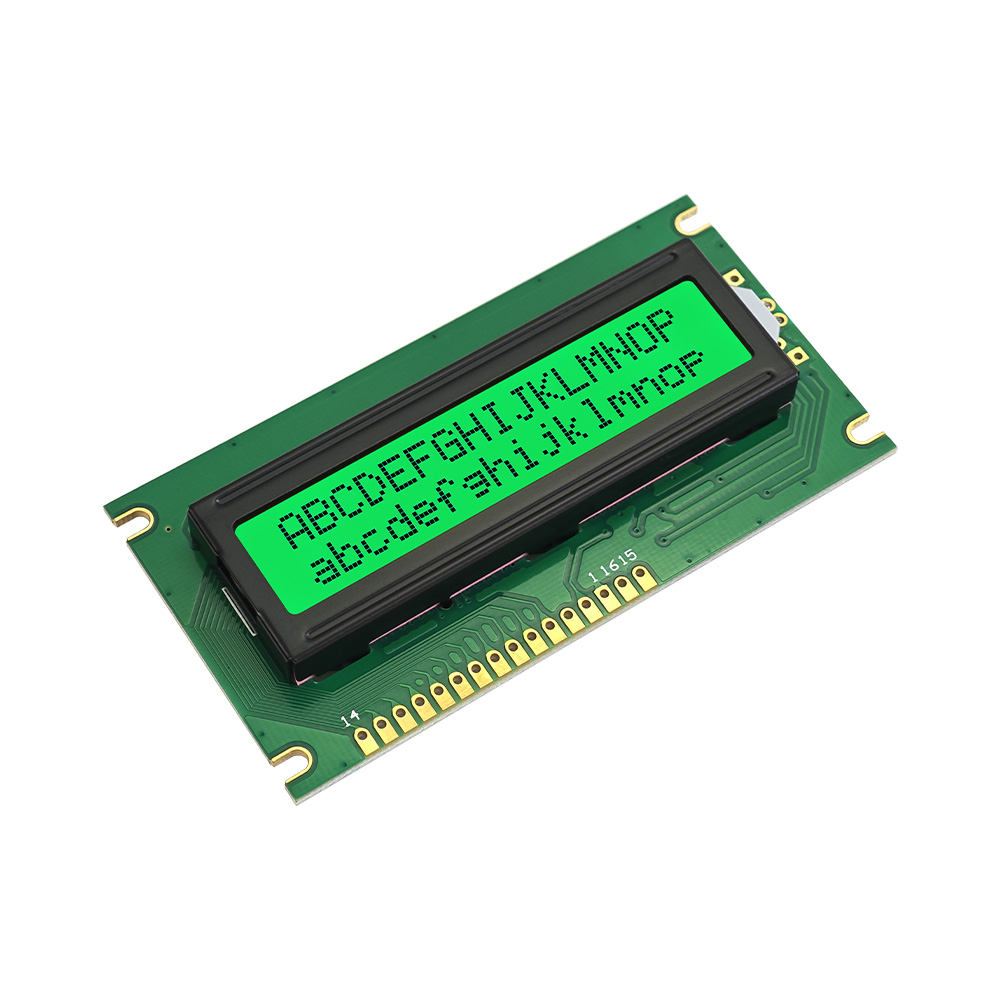

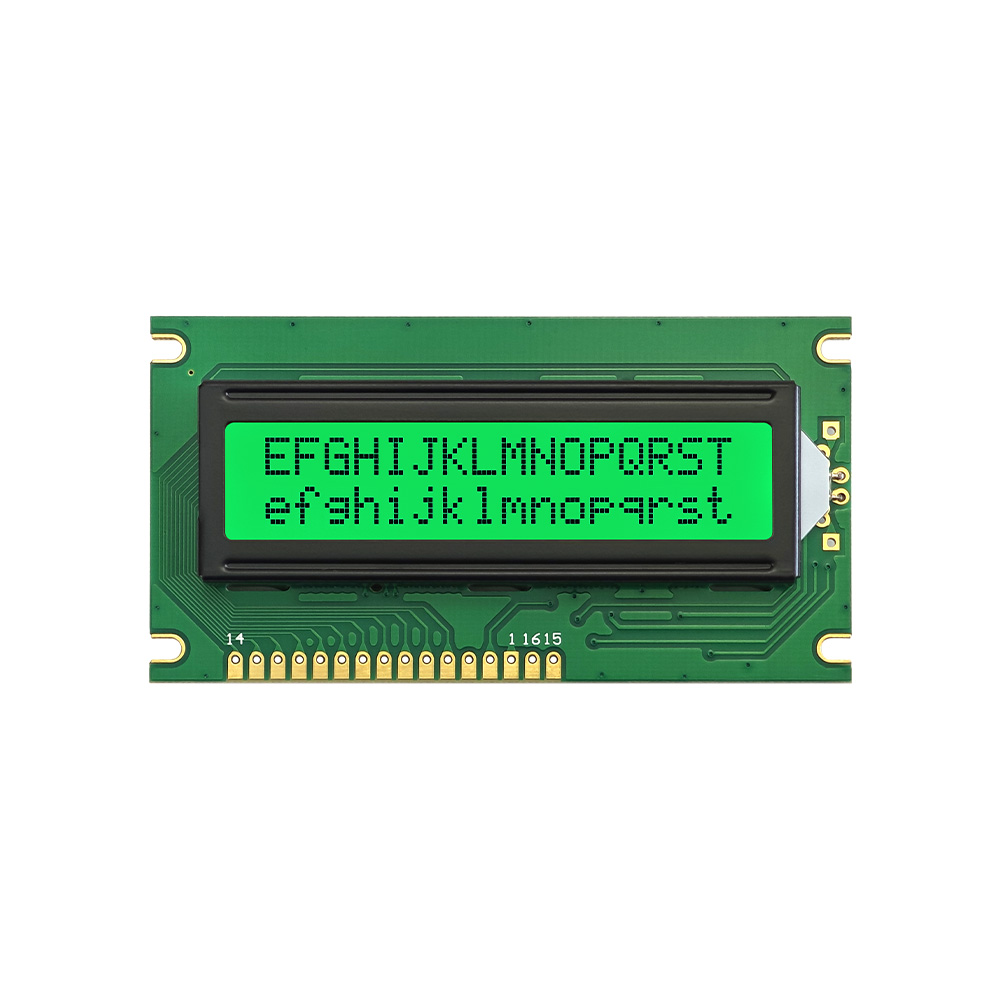

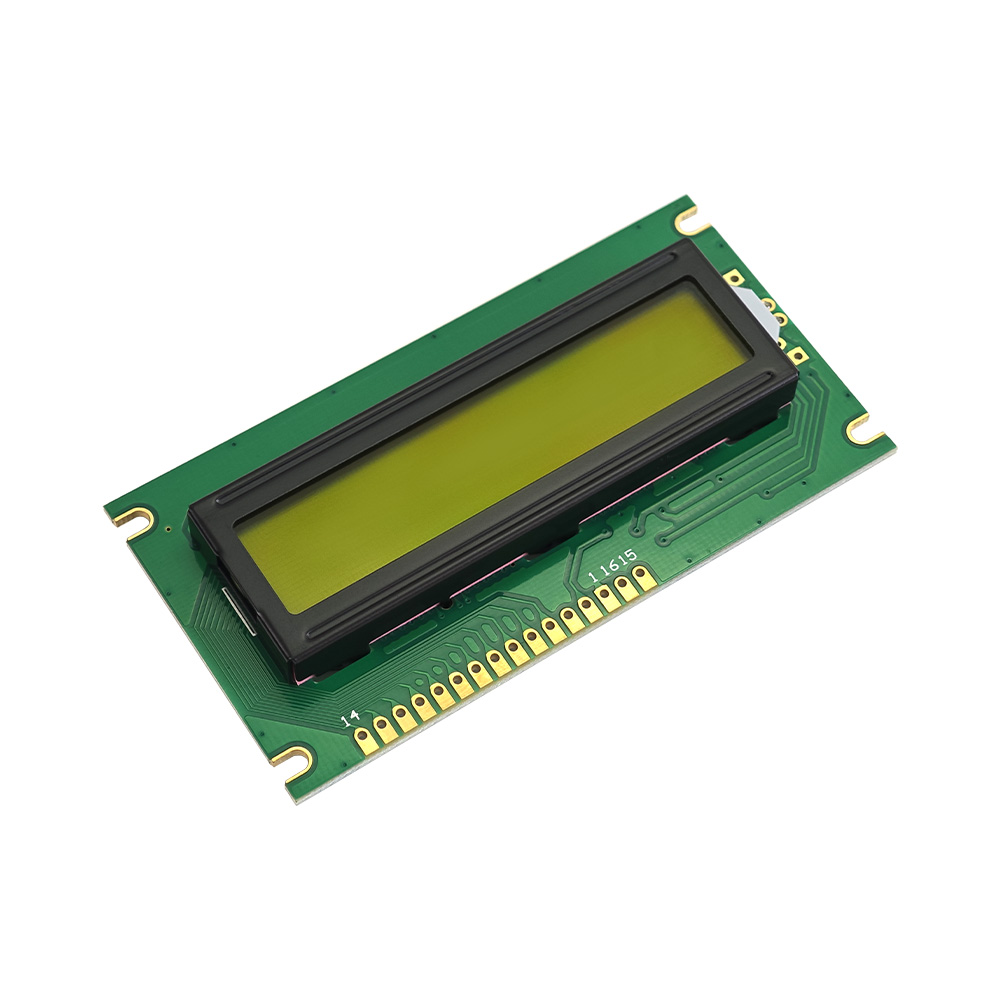

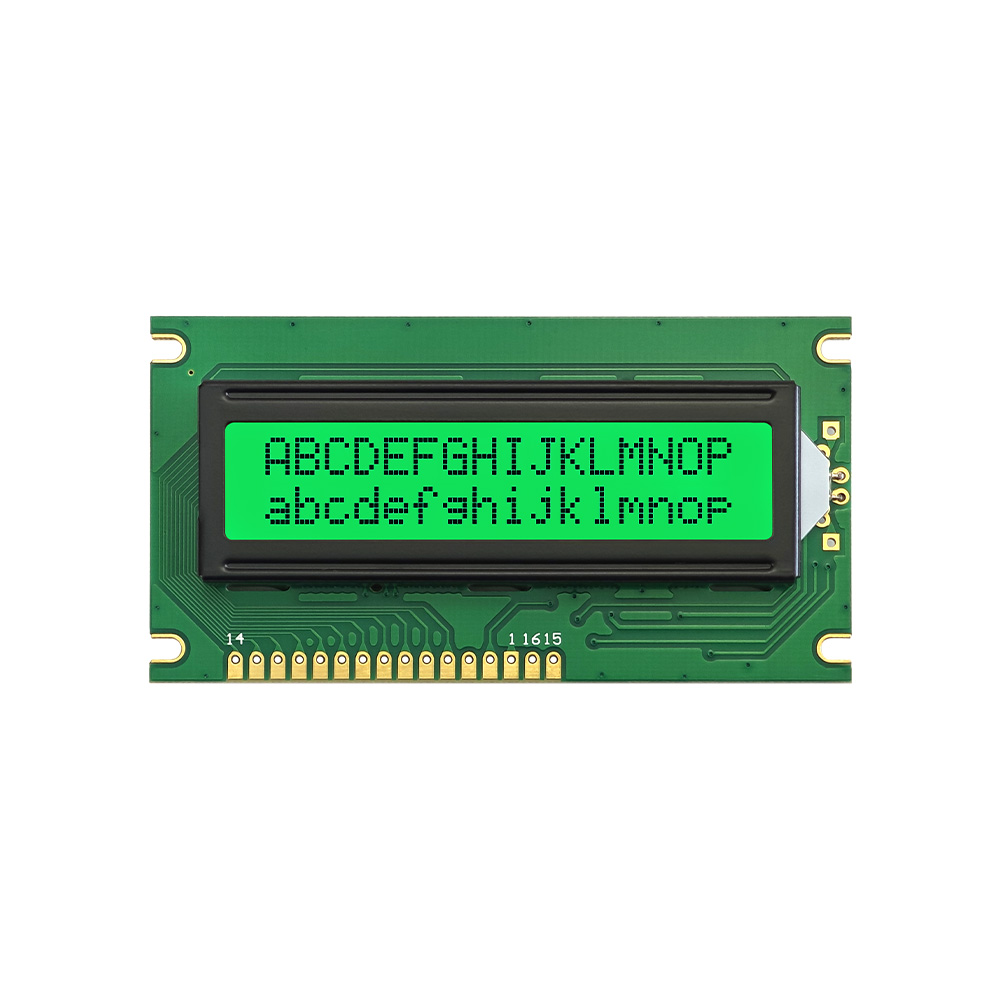

Écran LCD 1602 Module Arduino offers a simple 16x2 text screen for Arduino boards, MCU projects, and compact control devices. Its STN positive display, rétroéclairage LED vert, 16Interface PIN, and 3.3V/5V drive support clear viewing and standard circuit connection. The 84.0x44.0mm module suits learning kits, mètres, appareils électroménagers, small instruments, dispositifs médicaux, and DIY electronics requiring dependable two-line output for testing, installation, surveillance, and daily use in practical embedded product designs.
Paramètres:
| Type de caractère | 16X2 |

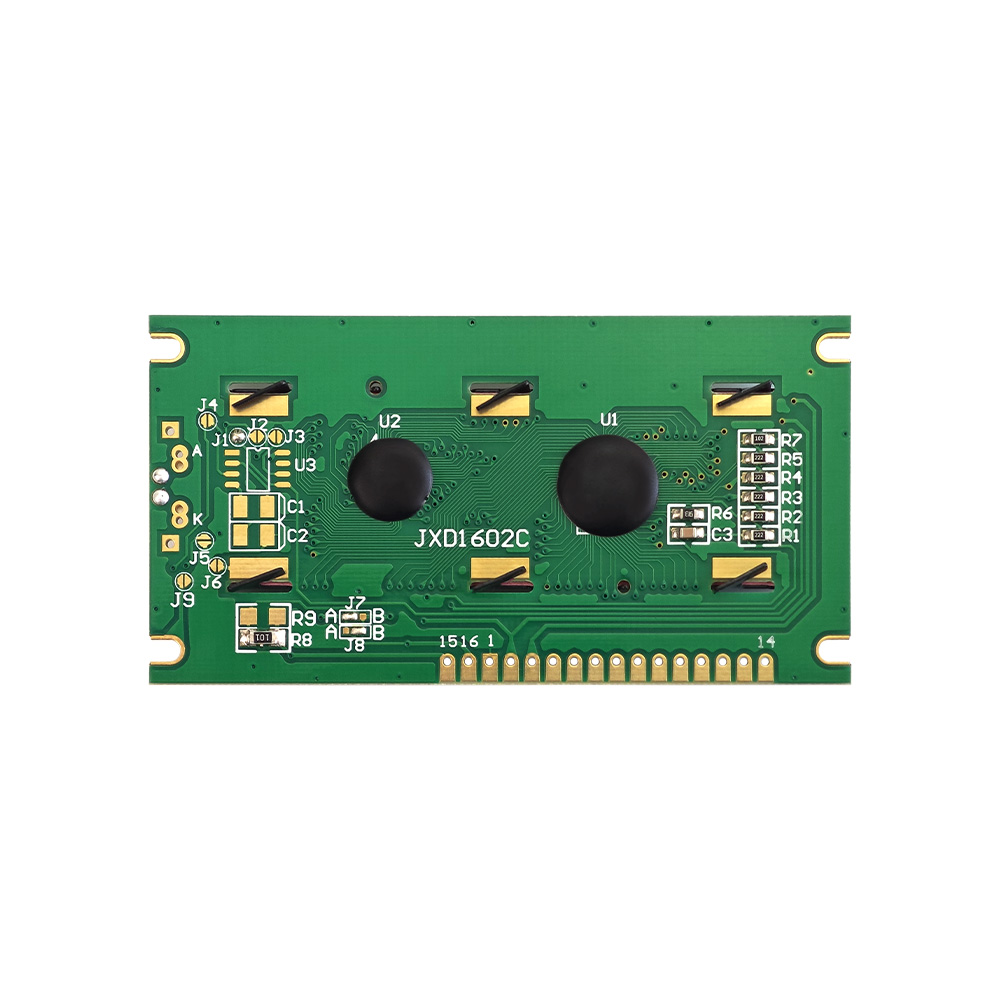

| Modèle | JXD1602C |
| Taille du modèle | 84.0×44,0×14,0 MM |
| Taille VA | 64.5×14,0 millimètres |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
ST7066/AIP31066
|
|
Rétroéclairage
|
Rétro-éclairage à LED vert
|
|
Type d'écran LCD
|
STN Positif
|
|

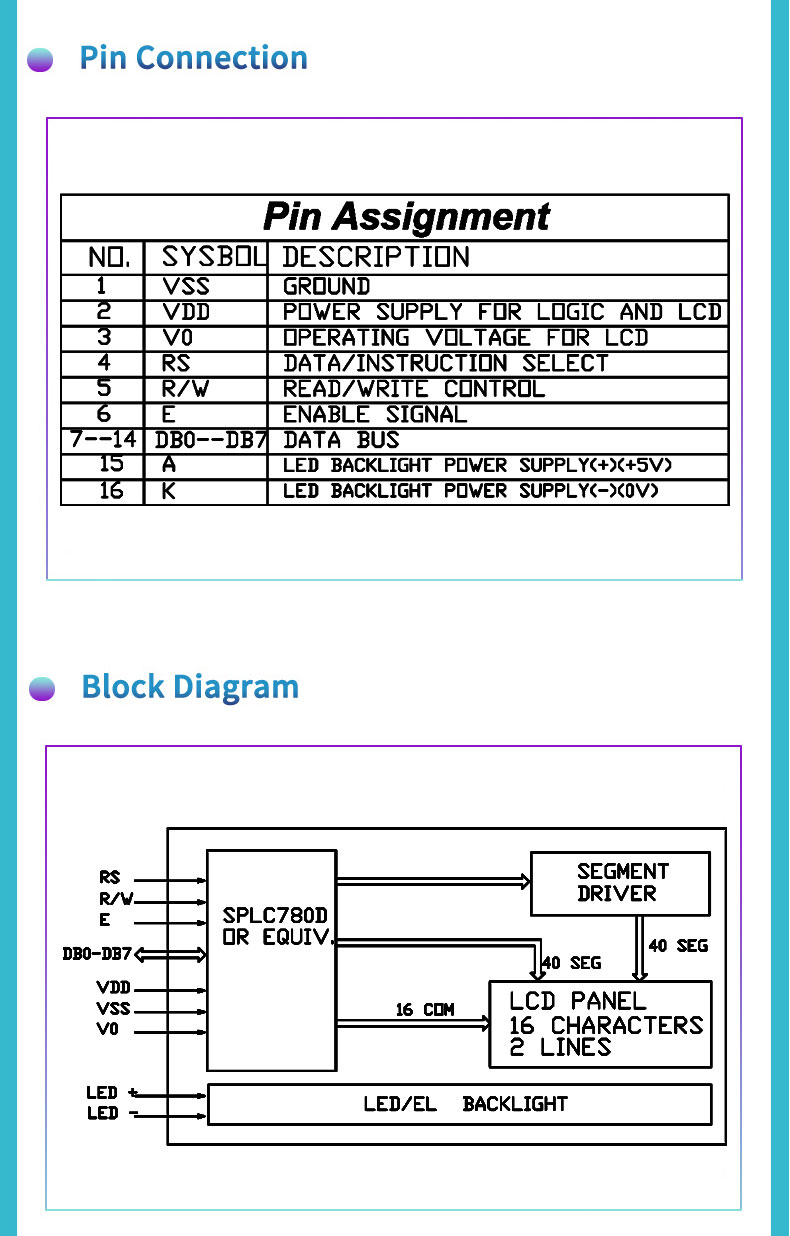

Interface
|
16ÉPINGLE |
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

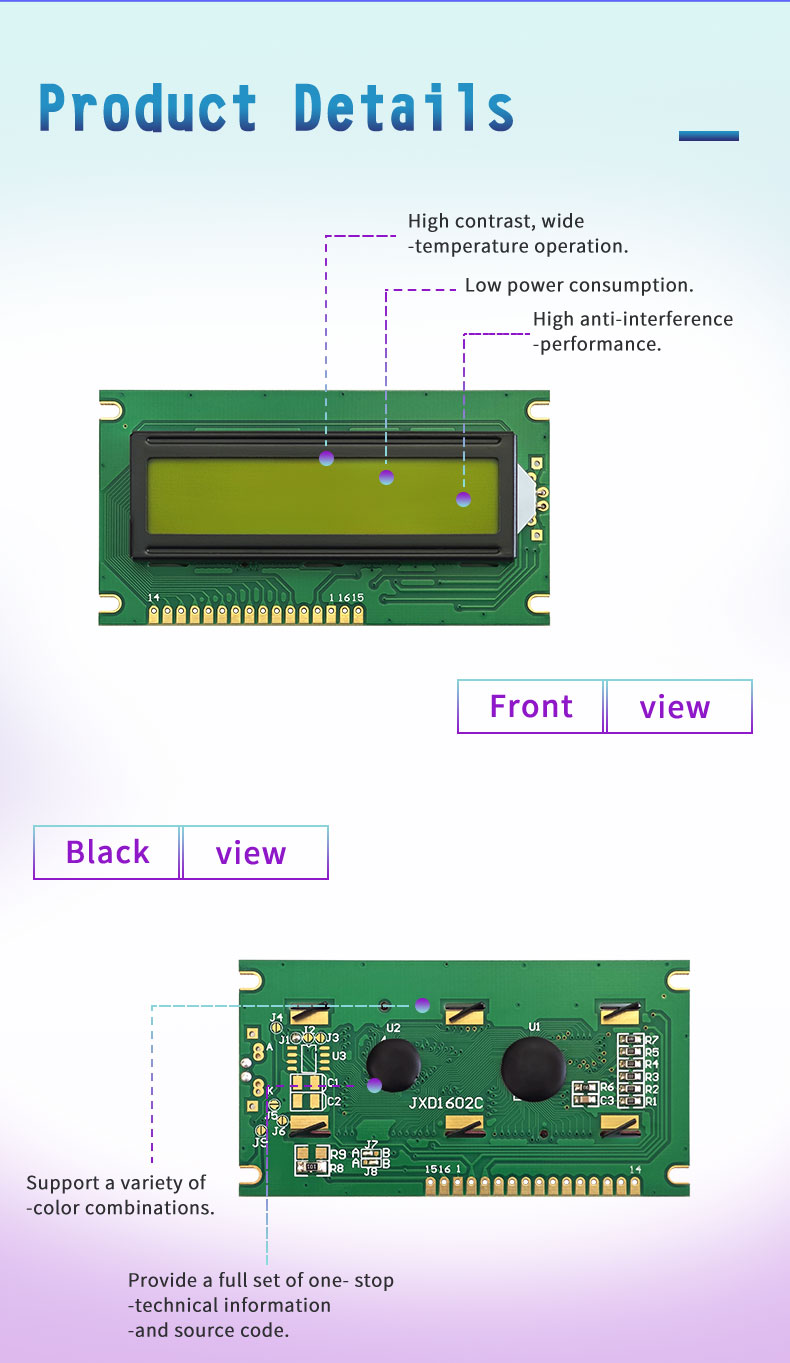

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés
Écran LCD 1602 Module Arduino is a 16×2 character display module designed for simple text and number output in microcontroller projects. The JXD1602C model provides two display lines with 16 caractères sur chaque ligne, making it suitable for status messages, valeurs du capteur, étiquettes de menu, and basic user prompts. Il présente une taille de module de 84,0 × 44,0 × 14,0 mm, 64.5Zone de visualisation ×14,0 mm, 3.3Tension d'entraînement V/5,0 V, Circuit intégré de pilote ST7066/AIP31066, 16Interface PIN, rétroéclairage LED vert, Type LCD positif STN, 06:00 direction de visualisation, -20Température de fonctionnement °C à +70°C, et température de stockage de -30°C à +80°C.
Normes de conception
Écran LCD 1602 Module Arduino is built for easy connection, readable character output, and stable use in entry-level and embedded display designs. The 16PIN interface supports a traditional parallel wiring method, allowing developers to connect the module with Arduino boards, MCU platforms, trousses de formation, and custom control circuits. Its STN Positive display mode presents dark characters on a light background, while the green LED backlight gives the screen a classic electronic display appearance. Le module prend également en charge un contraste élevé, fonctionnement à large température, faible consommation d'énergie, performance anti-interférence, plusieurs combinaisons de couleurs, documents techniques, prise en charge du code source, personnalisation, 1–Test d'échantillon sur 3 jours, qualité rentable, et livraison rapide par lots.
Applications
Écran LCD 1602 Module Arduino is suitable for projects that need a compact screen to show essential information without using a complex graphic display. It can present temperature values, données de tension, résultats du compteur, device states, options de menu, notes d'avertissement, retour d'essai, and operation instructions in a clean two-line format. Common application fields include Arduino learning projects, Electronique DIY, mètres, small instruments, appareils électroménagers, dispositifs médicaux, tableaux de contrôle industriels, électronique grand public, et systèmes d'affichage d'informations. Its 16×2 layout, green backlight, STN Positive readability, and 16PIN structure make it practical for simple user interfaces and stable daily display tasks.

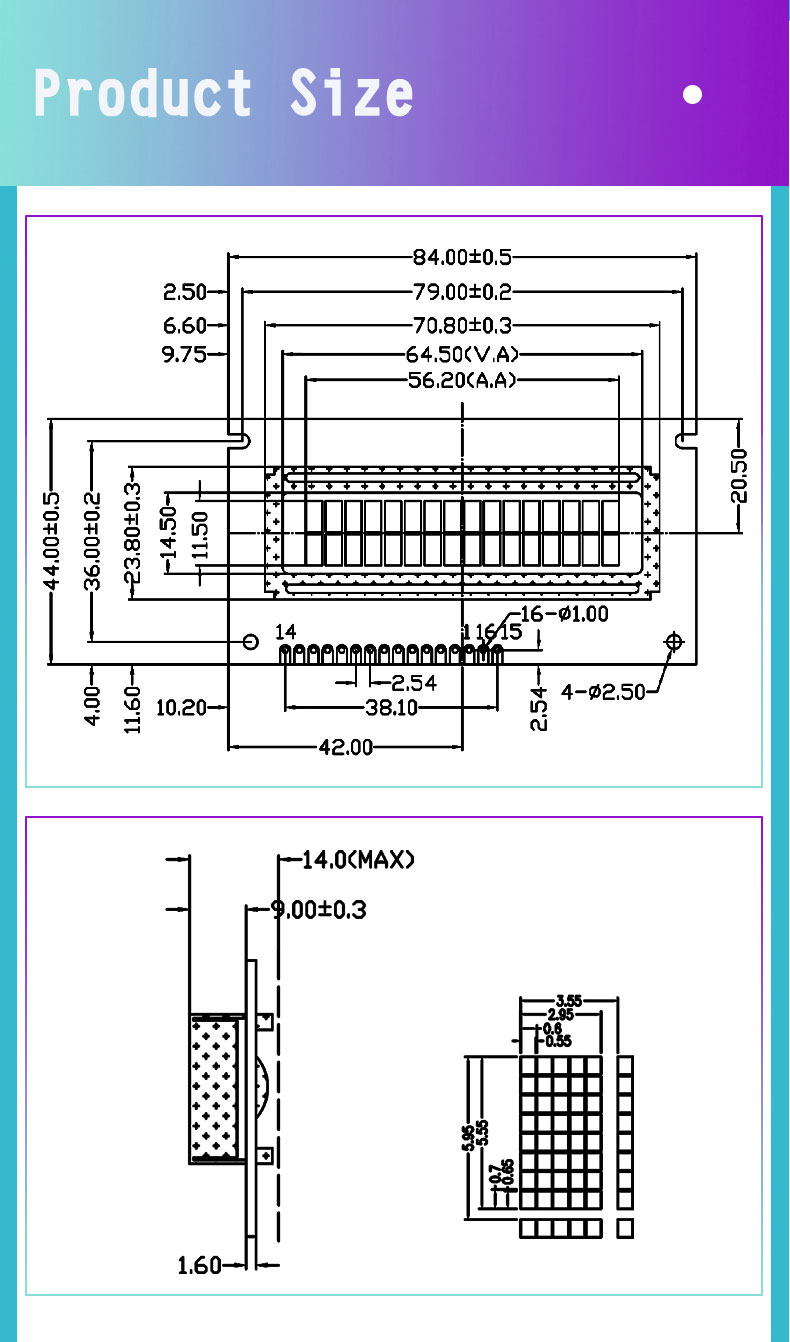

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
