Informations de base

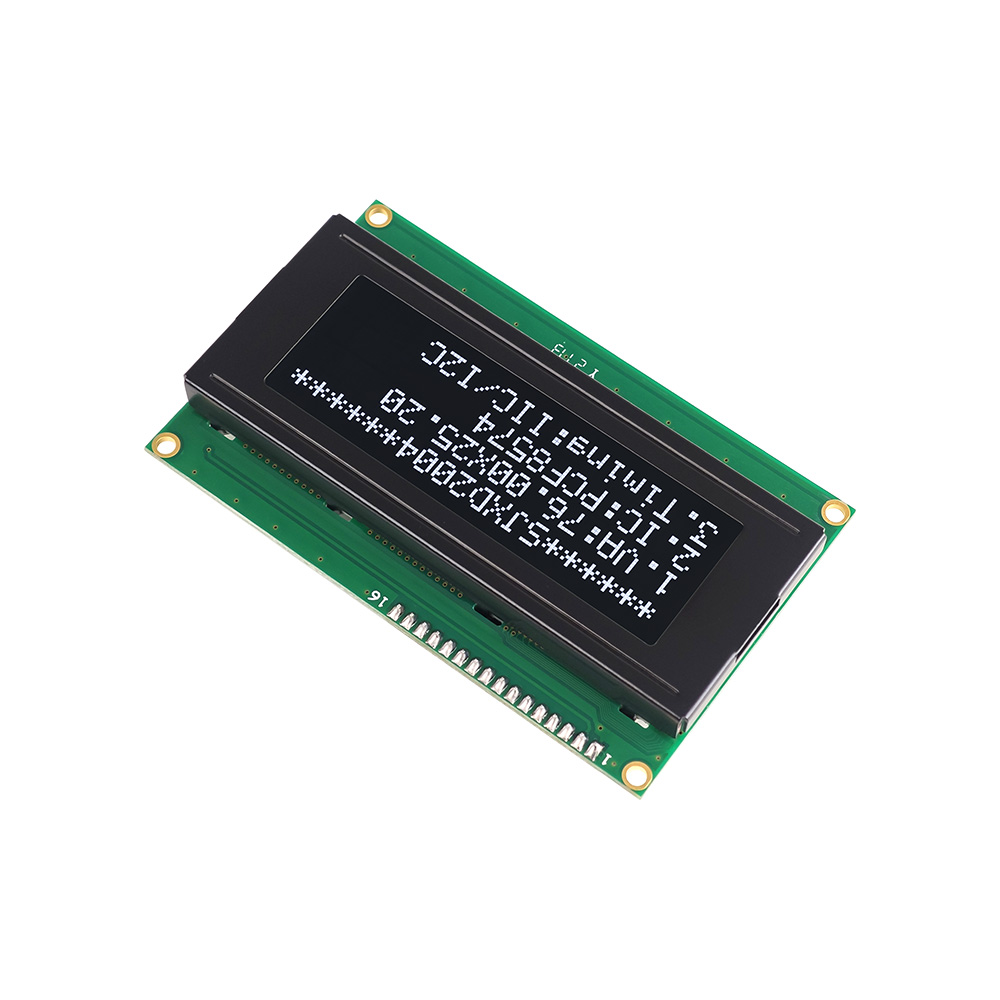

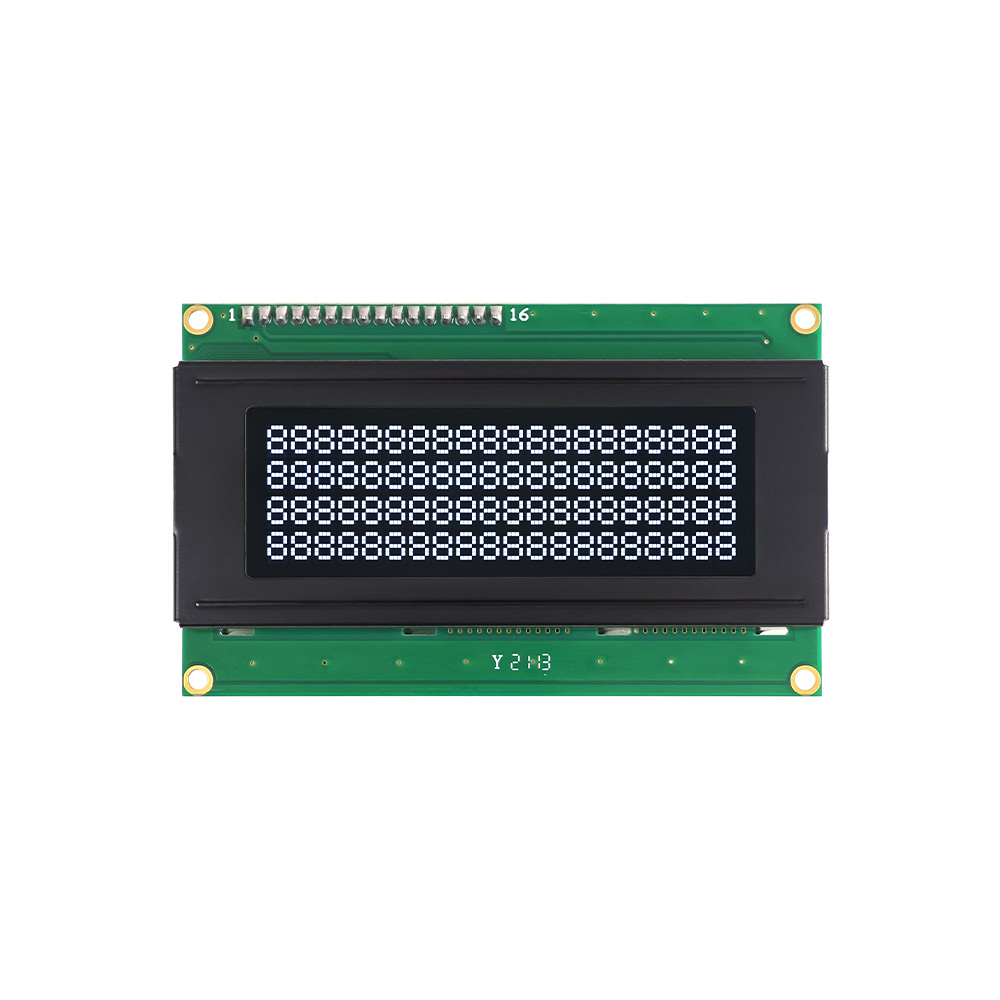

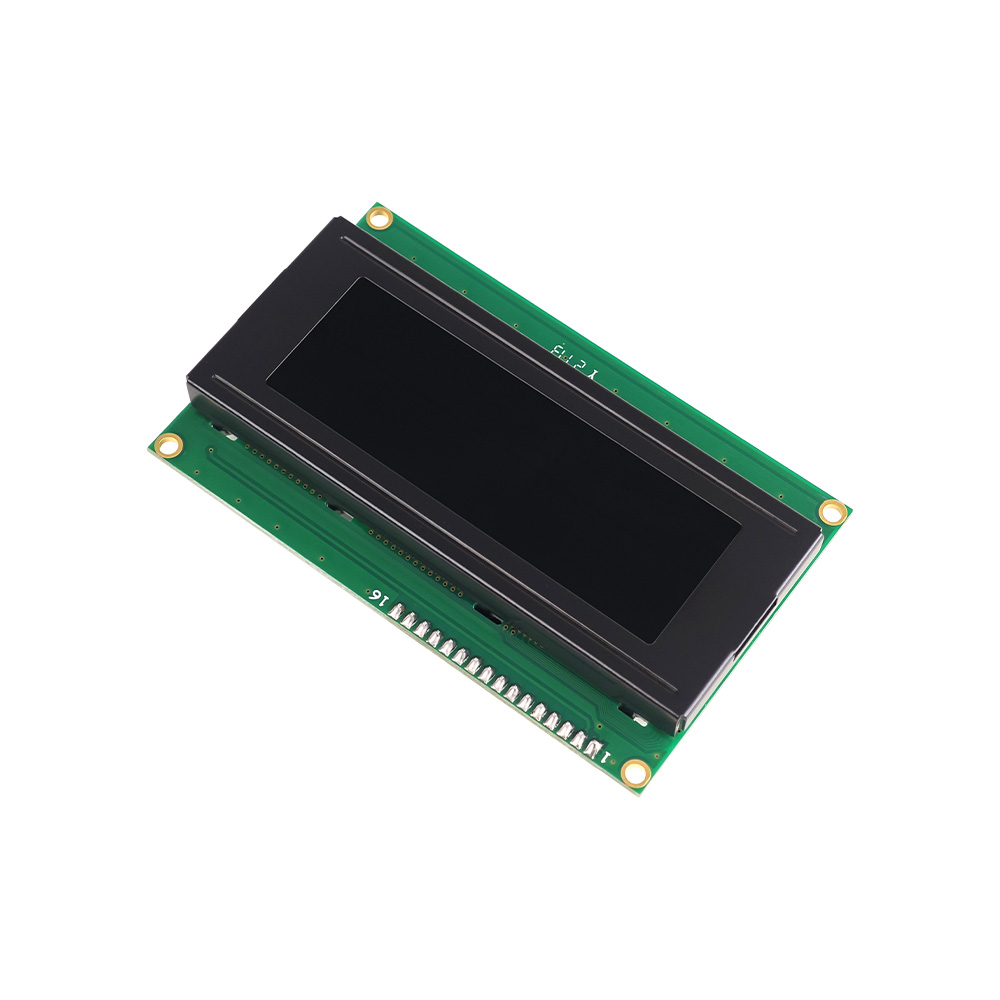

L'écran à caractères industriels fournit un format LCD 20 x 4 pour les équipements nécessitant des menus organisés., valeurs, alarmes, et retour d'information sur un seul panneau. Son affichage VA négatif, rétroéclairage LED blanc, Interface IIC, et le lecteur 3,3 V/5 V prend en charge un contraste clair avec moins de lignes de contrôle. Le corps de 98,0 x 60,0 mm convient aux contrôleurs industriels, instruments, dispositifs médicaux, bornes, appareils électroménagers, et cartes de développement nécessitant une sortie de texte multiligne stable pendant la configuration, diagnostic, surveillance, entretien, et les tâches quotidiennes d'exploitation de l'équipement.
Paramètres:
| Type de caractère | 20X4 |
| Modèle | SJXD2004A-IIC |
| Taille du modèle | 98.0×60,0×20,0 MM |
| Taille VA | 76.0×25,2 MM |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
AIP31066/ST7066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
VA Négatif
|
|

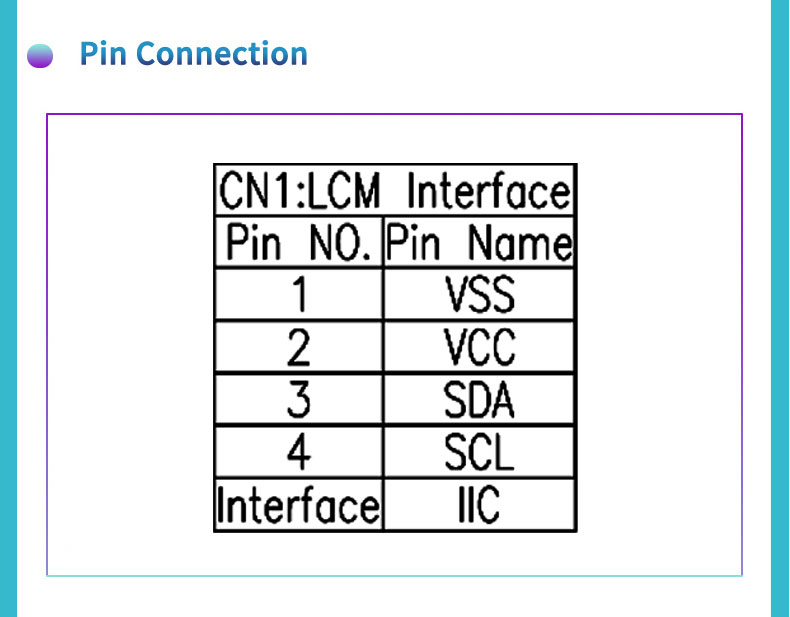

Interface
|
IIC/I2C |
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

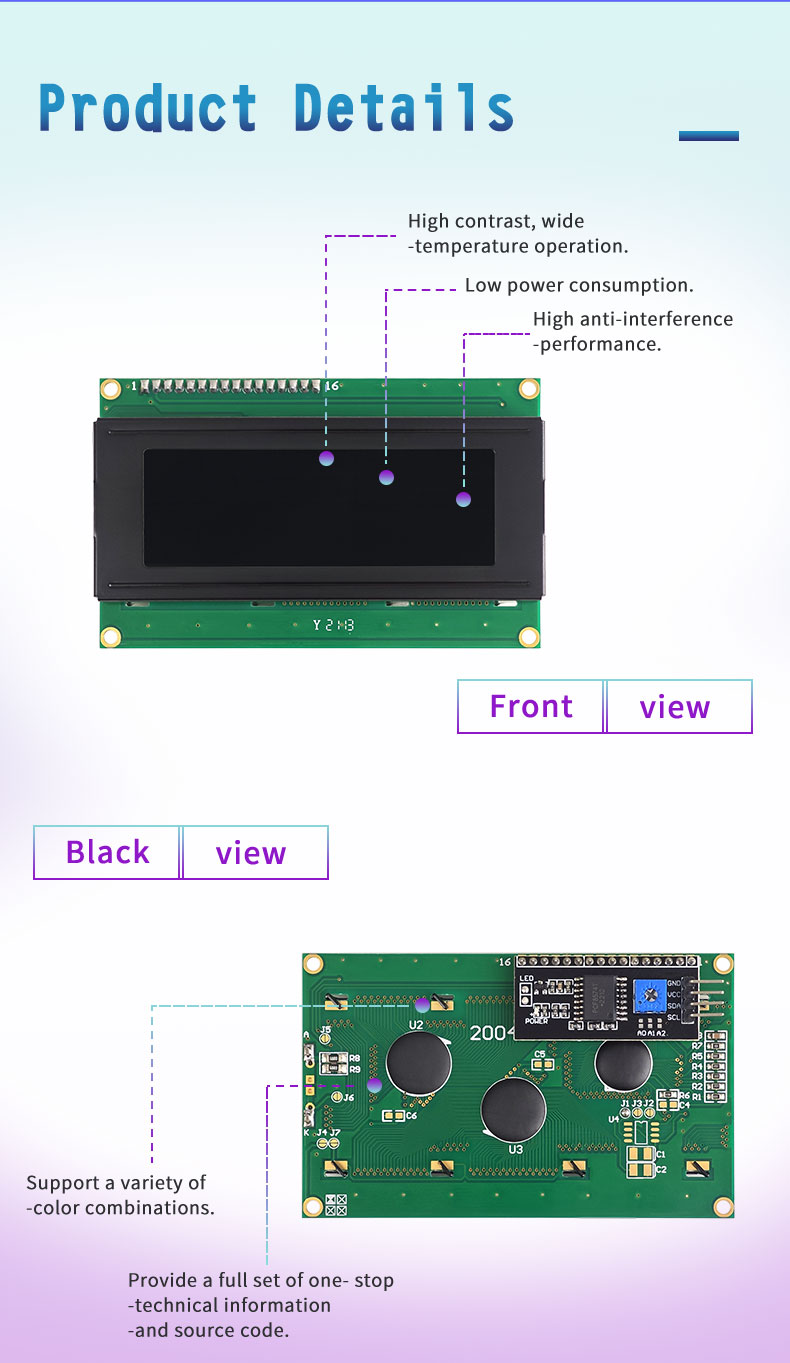

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés
L'écran à caractères industriels est un module LCD 20 × 4 conçu pour les équipements nécessitant un espace de texte plus structuré sur un seul écran.. Le modèle SJXD2004A-IIC fournit quatre lignes de sortie de caractères, facilitant l'organisation des données d'exploitation, calques de menu, codes d'alarme, et définition des valeurs. Il présente une taille de module de 98,0 × 60,0 × 20,0 mm, 76.0Zone de visualisation ×25,2 mm, 3.3Tension d'entraînement V/5,0 V, Circuit intégré de pilote AIP31066/ST7066, Interface IIC/I2C, rétroéclairage LED blanc, Type LCD négatif VA, 06:00 direction de visualisation, -20Température de fonctionnement °C à +70°C, et température de stockage de -30°C à +80°C.
Normes de conception
L'écran à caractères industriels est développé pour les panneaux de commande de style industriel qui nécessitent une communication stable, regroupement clair des informations, et travaux de câblage réduits. L'interface IIC/I2C réduit le nombre de lignes de contrôle, aider les ingénieurs à simplifier la conception des PCB tout en conservant suffisamment de broches MCU pour les capteurs, clés, relais, ou ports de communication externes. Son mode d'affichage VA Négatif crée un arrière-plan visuel sombre avec un fort contraste de texte, tandis que le rétroéclairage LED blanc permet une lisibilité nette dans les interfaces des équipements. Le module prend également en charge un fonctionnement à faible consommation, haute performance anti-interférence, utilisation à large température, plusieurs combinaisons de couleurs, informations techniques complètes, aide au code source, personnalisation, 1–Test d'échantillon sur 3 jours, et une planification rapide des livraisons par lots.
Applications
L'écran à caractères industriels convient aux produits qui doivent afficher plusieurs groupes d'informations en même temps sans utiliser d'écran LCD graphique.. Il peut présenter des valeurs de processus, état de l'appareil, détails du défaut, menus de réglage, rappels d'entretien, enregistrements programmés, mode d'emploi, et retour d'information sur quatre lignes lisibles. Les domaines d'application courants incluent les contrôleurs industriels, panneaux d'automatisation, instruments de mesure, équipement médical, bornes d'accès, appareils électroménagers, systèmes d'affichage d'informations, électronique grand public, et cartes de développement DIY. Sa disposition 20×4, Connexion IIC, VA Contraste négatif, et une zone de visualisation plus grande le rendent pratique pour les équipements compacts nécessitant un affichage de texte plus riche et une intégration de panneau fiable.

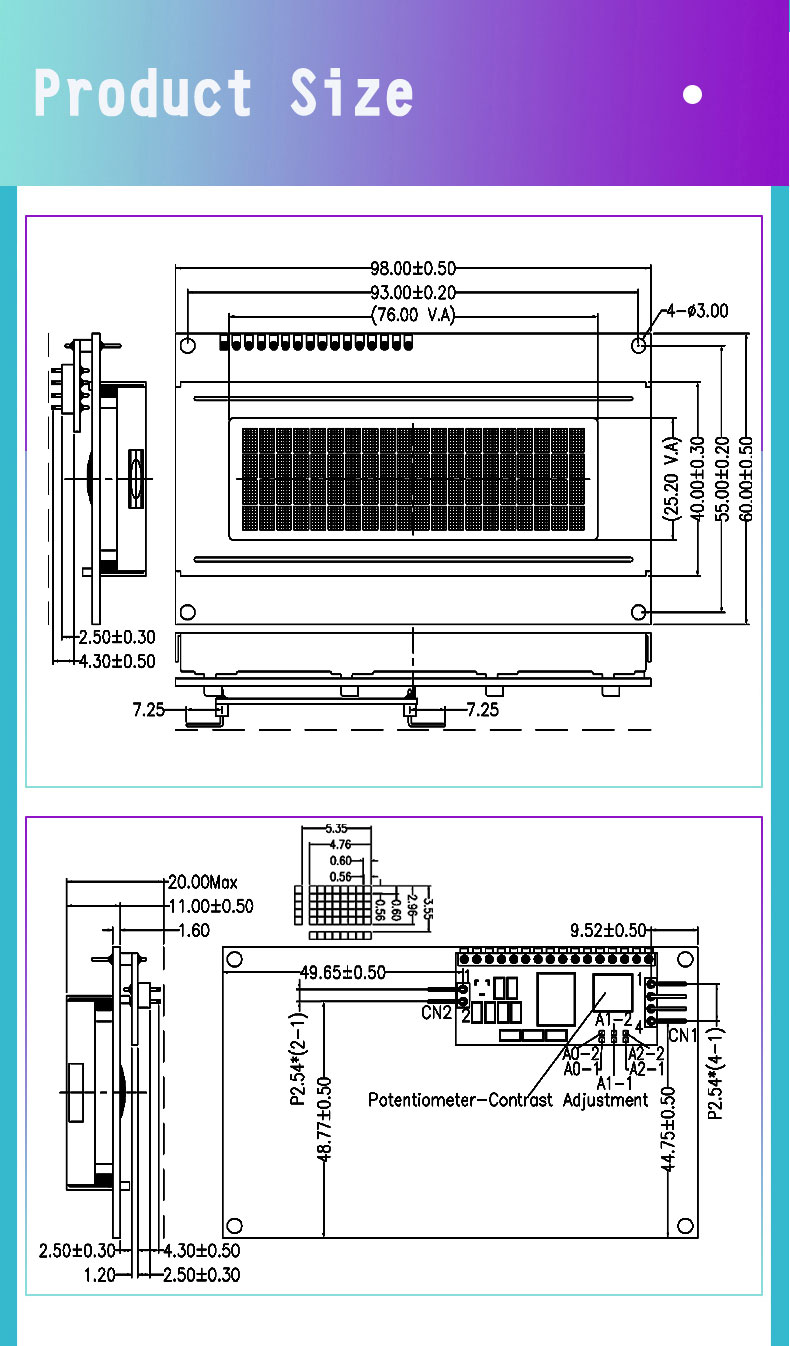

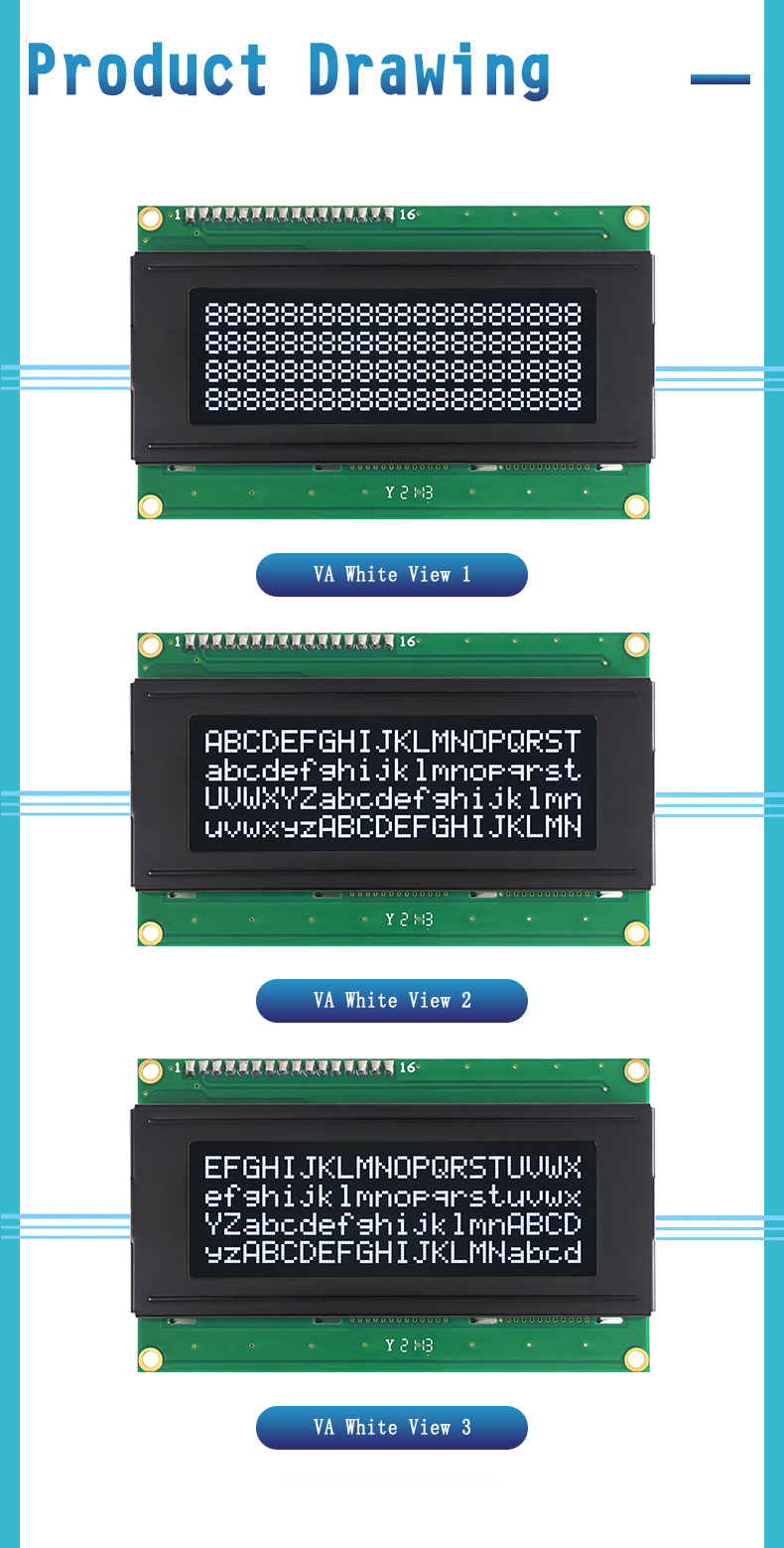

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
