Informations de base

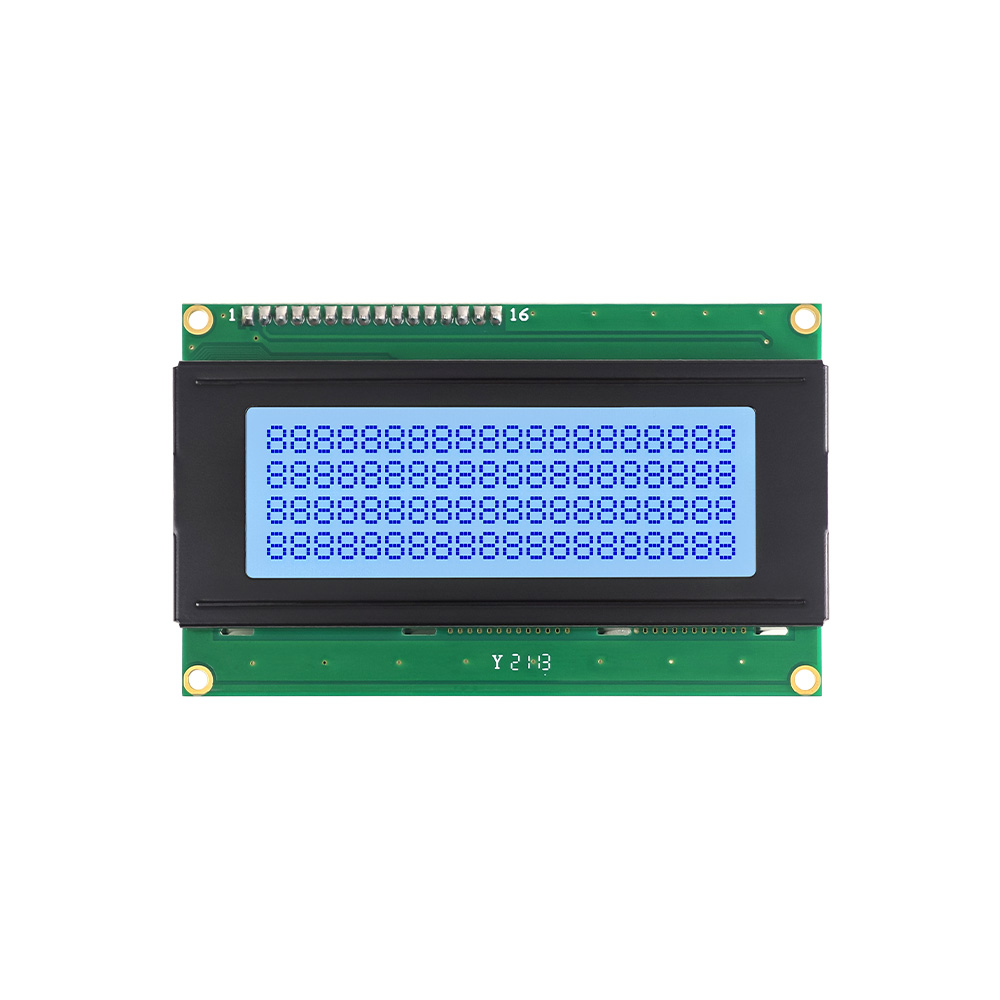

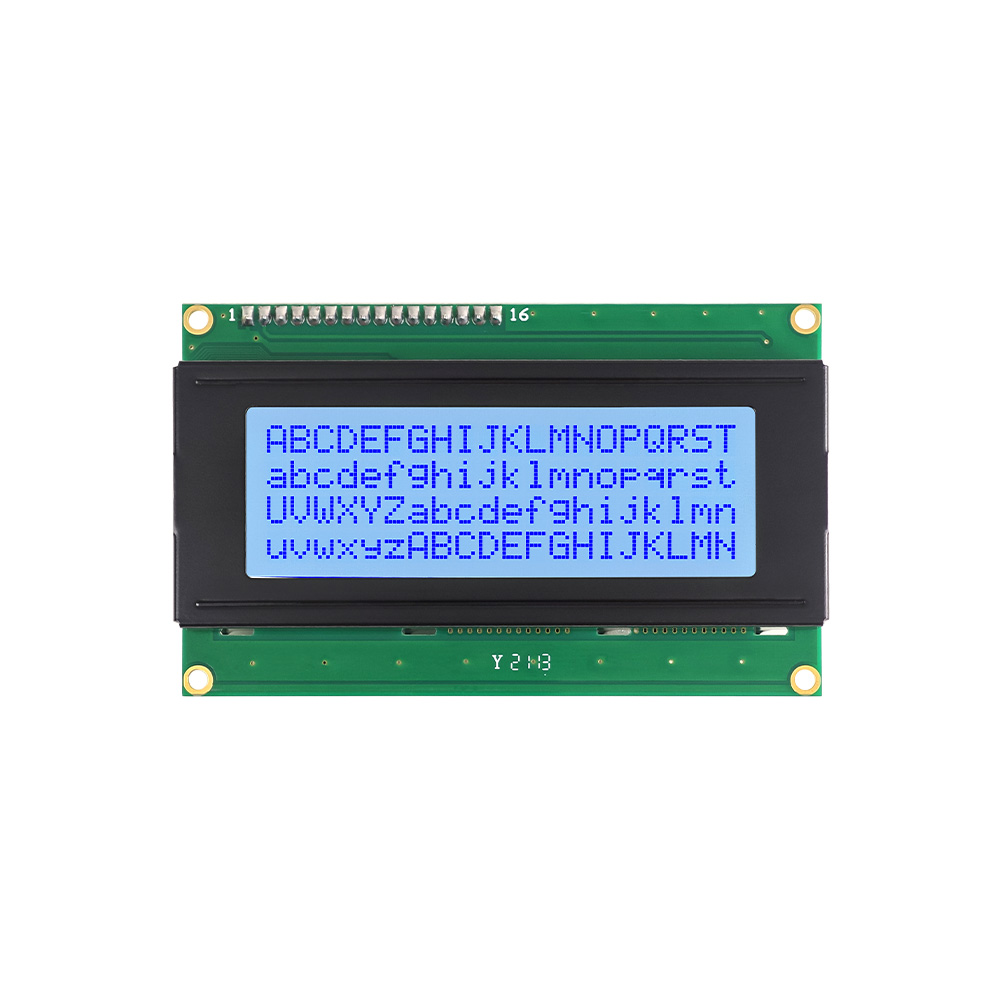

I2C Dot Matrix provides a 20x4 character LCD layout for devices that need organized menus, valeurs, alertes, and operating notes on one compact screen. Il combine une visualisation positive STN, white LED backlighting, Communication IIC, and 3.3V/5V drive support for simple MCU connection. Le module 98,0x60,0mm s'adapte aux instruments, contrôleurs, dispositifs médicaux, appareils électroménagers, bornes, and development boards requiring clear multi-line text output during setup, surveillance, essai, et fonctionnement quotidien.
Paramètres:
| Type de caractère | 20X4 |
| Modèle | SJXD2004A-IIC |
| Taille du modèle | 98.0×60,0×20,0 MM |
| Taille VA | 76.0×25,2 MM |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
AIP31066/ST7066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
STN Positif
|
|

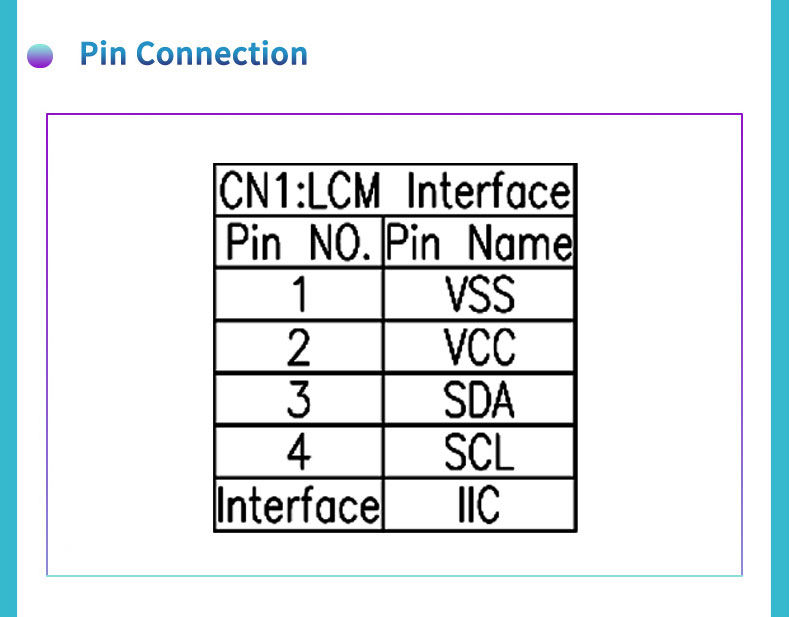

Interface
|
IIC/I2C |
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

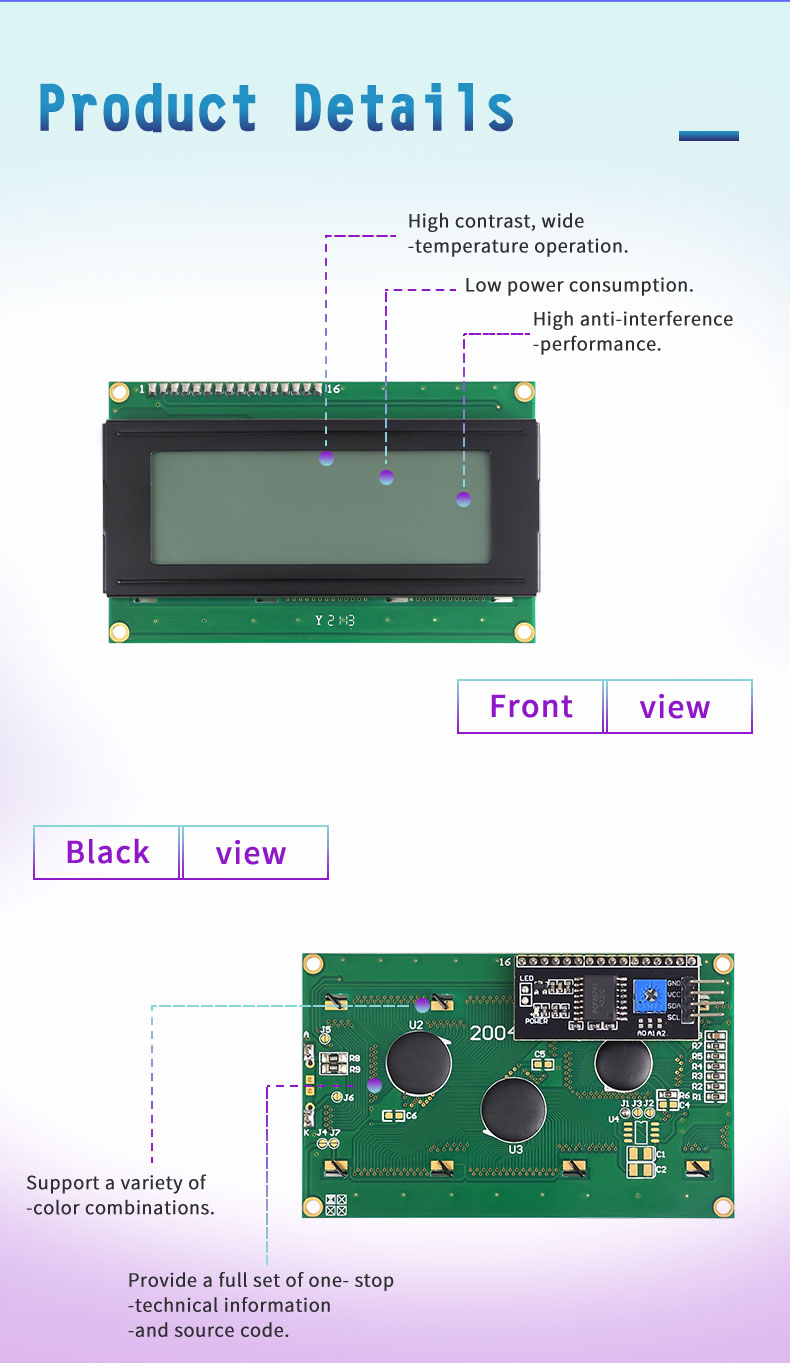

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours

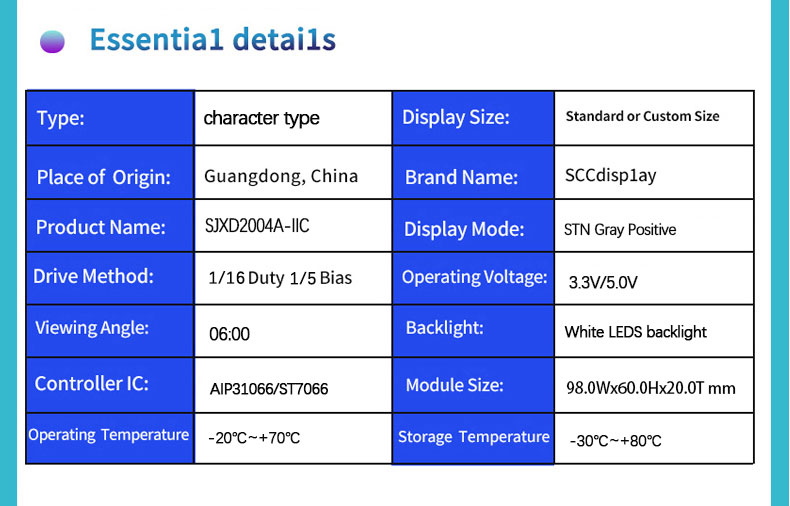

Spécifications clés
I2C Dot Matrix is a 20×4 character LCD module created for equipment that needs more visible information in a compact dot-matrix layout. Le modèle SJXD2004A-IIC fournit quatre lignes d'affichage, allowing menus, Nombres, invite, and system notes to appear with clearer separation. Il présente une taille de module de 98,0 × 60,0 × 20,0 mm, 76.0Zone de visualisation ×25,2 mm, 3.3Tension d'entraînement V/5,0 V, Circuit intégré de pilote AIP31066/ST7066, Interface IIC/I2C, rétroéclairage LED blanc, Type LCD positif STN, 06:00 direction de visualisation, -20Température de fonctionnement °C à +70°C, et température de stockage de -30°C à +80°C.
Normes de conception

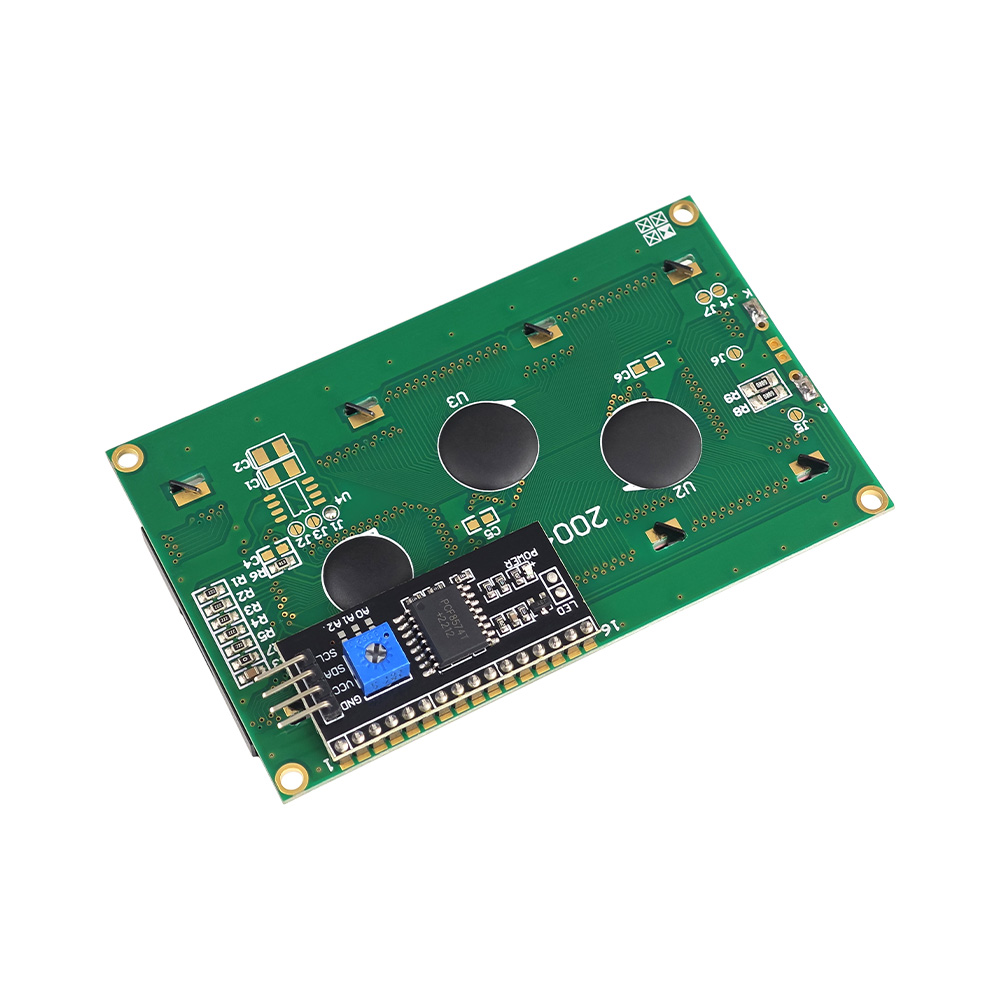

I2C Dot Matrix is designed to improve information arrangement while keeping controller connection simple. The IIC/I2C interface reduces the number of required signal lines, helping engineers save MCU pins and simplify PCB routing for compact control boards. Its dot-matrix character structure supports letters, Nombres, and basic symbols across four readable rows, while the STN Positive screen and white LED backlight provide a clean light-background viewing effect. Le module prend également en charge un contraste élevé, faible consommation d'énergie, performance anti-interférence, plusieurs combinaisons de couleurs, informations techniques complètes, aide au code source, personnalisation, 1–Test d'échantillon sur 3 jours, et une planification rapide des livraisons par lots.
Applications
I2C Dot Matrix is suitable for products that need multi-line text display without using a complex graphic LCD. It can show setup menus, running values, notes d'avertissement, machine states, étapes de l'opération, heures de données, rappels d'entretien, and diagnostic messages on one screen. Typical application areas include meters, panneaux de commande d'équipement, systèmes d'affichage d'informations, contrôleurs industriels, dispositifs médicaux, appareils électroménagers, électronique grand public, bornes d'accès, et cartes de développement DIY. Sa disposition 20×4, Communication I2C, STN Lisibilité positive, and white backlight make it practical for compact interfaces requiring organized text output and efficient hardware integration.

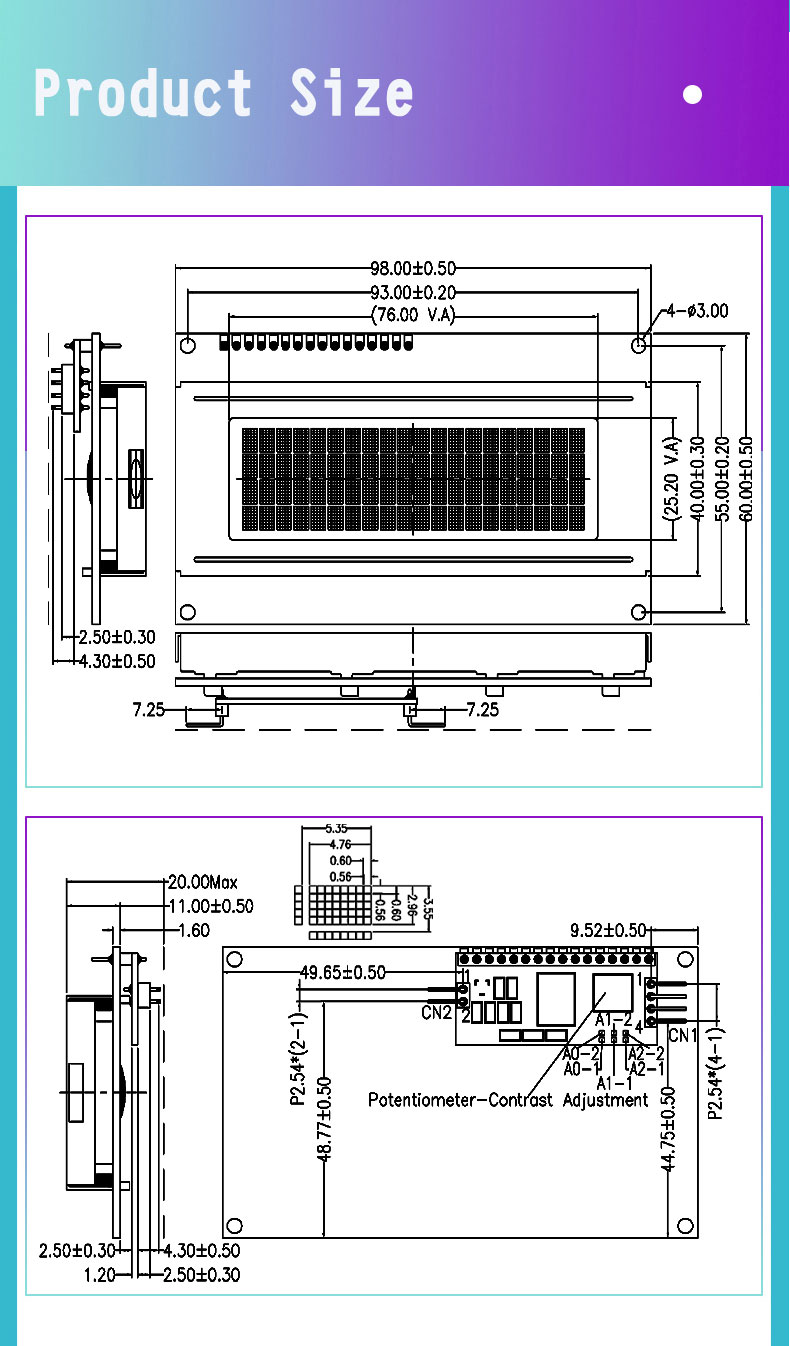

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
