Informations de base

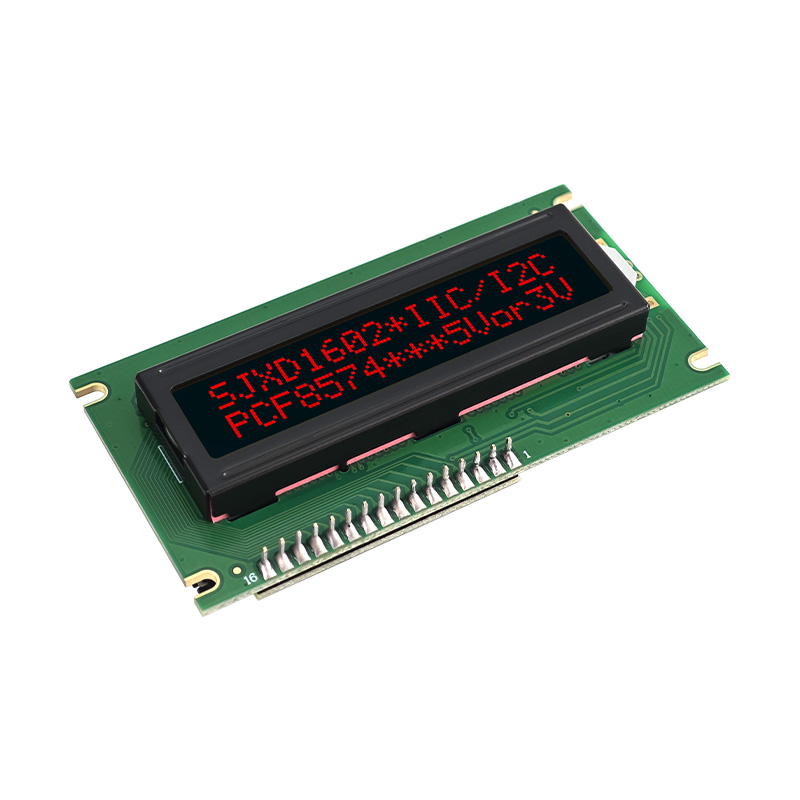

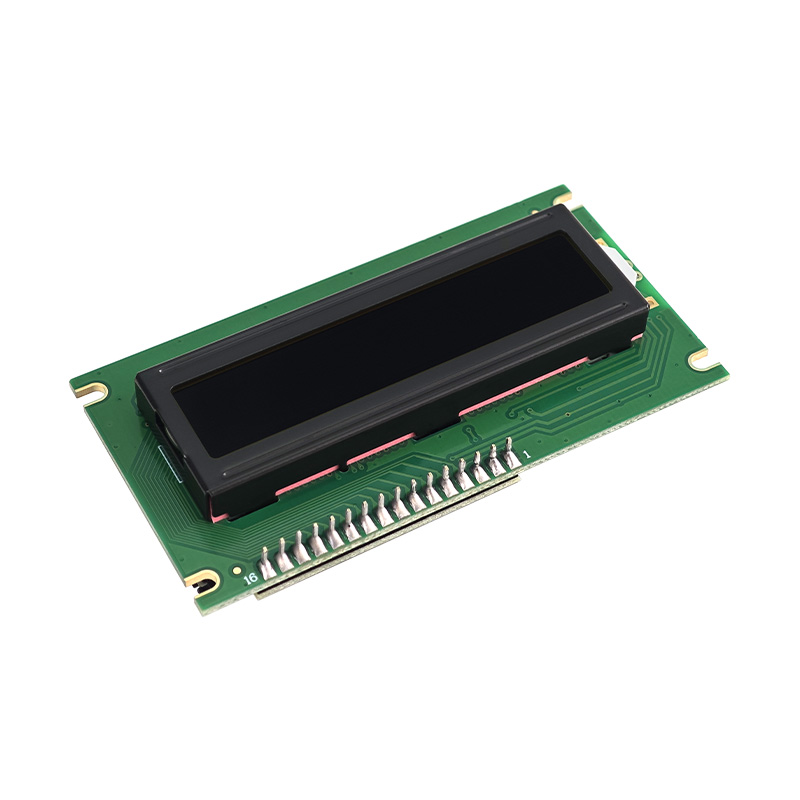

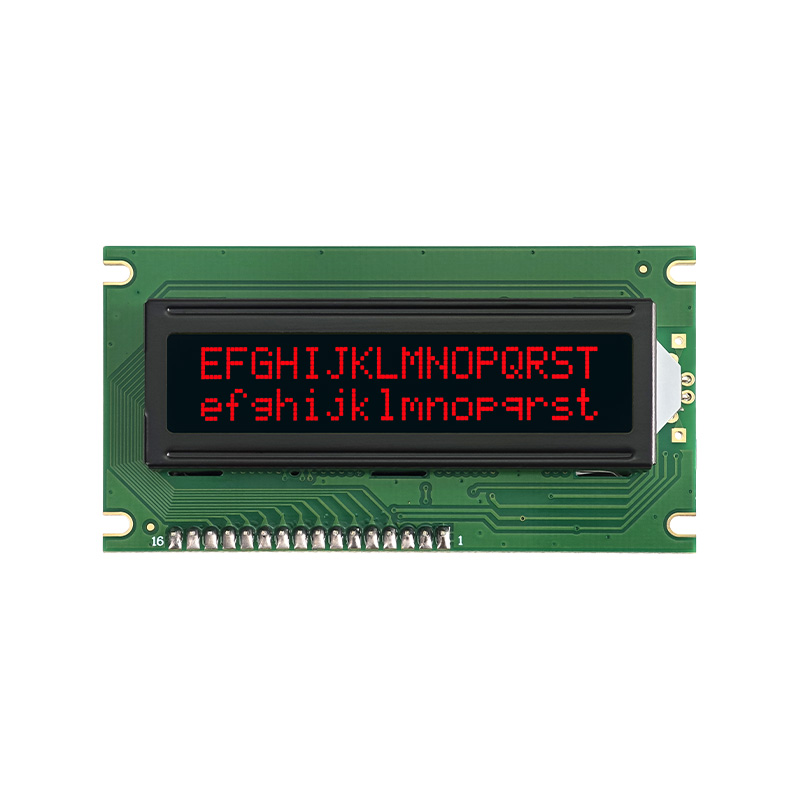

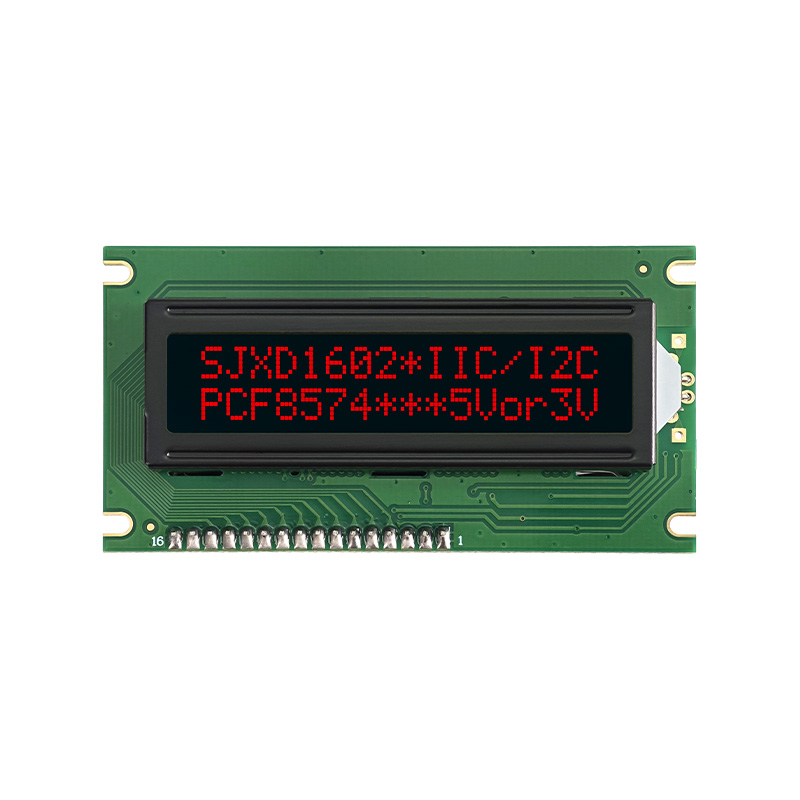

The I2C character LCD 1602 is a 16x2 alphanumeric display module designed for embedded and industrial applications requiring clear text output and simple wiring. Featuring an integrated I2C interface, it reduces MCU pin usage while ensuring stable communication and fast data transfer. The VA negative display enhances contrast and readability under different lighting conditions. It is widely used in instrumentation, systèmes d'automatisation, and IoT devices for real-time data visualization and system status display.
Paramètres:
| Type de caractère | 16X2 |
| Modèle | JXD1602C-IIC |
| Taille du modèle | 84.0×44,0×17,2 MM |
| Taille VA | 64.5×14,0 millimètres |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
ST7066/AIP31066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
VA Négatif
|
|

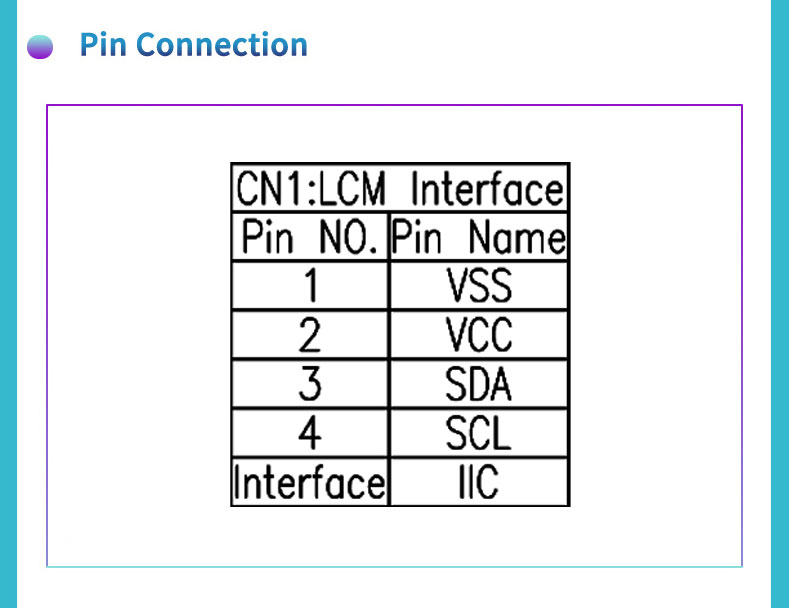

Interface
|
IIC/I2C |
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

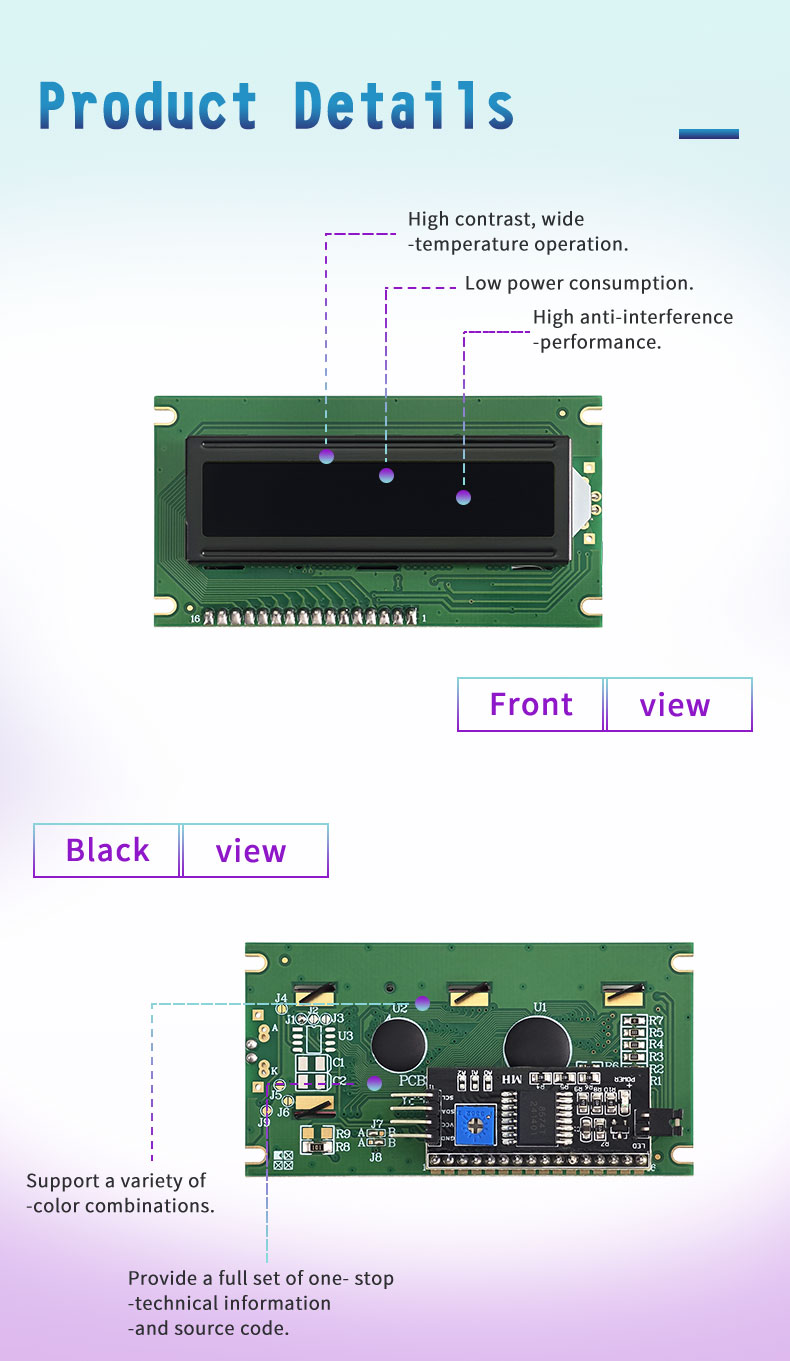

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Key Specifications of I2C character LCD 1602
The I2C character LCD 1602 is a 16x2 alphanumeric display module designed to present clear and stable text output for embedded and industrial systems. It integrates an I2C interface adapter, allowing direct serial communication with microcontrollers and significantly reducing wiring complexity compared to traditional parallel LCDs. The VA negative display technology enhances contrast, enabling improved readability in both low-light and high-ambient-light environments. With optimized driving circuitry and stable voltage performance, the module ensures consistent character rendering and reliable long-term operation in continuous-use applications.
Design Standards of I2C character LCD 1602
The I2C character LCD 1602 is manufactured in accordance with industrial electronic display standards, se concentrer sur la durabilité, stabilité électrique, and communication reliability. The module supports standard I2C protocol compatibility, ensuring seamless integration with widely used development platforms such as Arduino, ESP series, STM32, and other embedded controllers. Its PCB design emphasizes signal integrity, performance anti-interférence, et longue durée de vie. The VA negative LCD structure is engineered for uniform optical performance, while the overall construction follows RoHS-compliant material requirements for environmentally responsible production.
Applications of I2C character LCD 1602
The I2C character LCD 1602 is widely used in embedded electronics projects, systèmes de contrôle industriels, and smart instrumentation devices where real-time text display is required. It is commonly applied in measurement equipment, power monitoring systems, contrôleurs d'automatisation, and IoT development boards for displaying sensor data, état du système, and debugging information. Its simplified I2C communication makes it especially suitable for compact PCB designs and prototype development. The module is also used in consumer electronics and educational kits, providing a reliable and cost-effective visual interface for various digital systems.

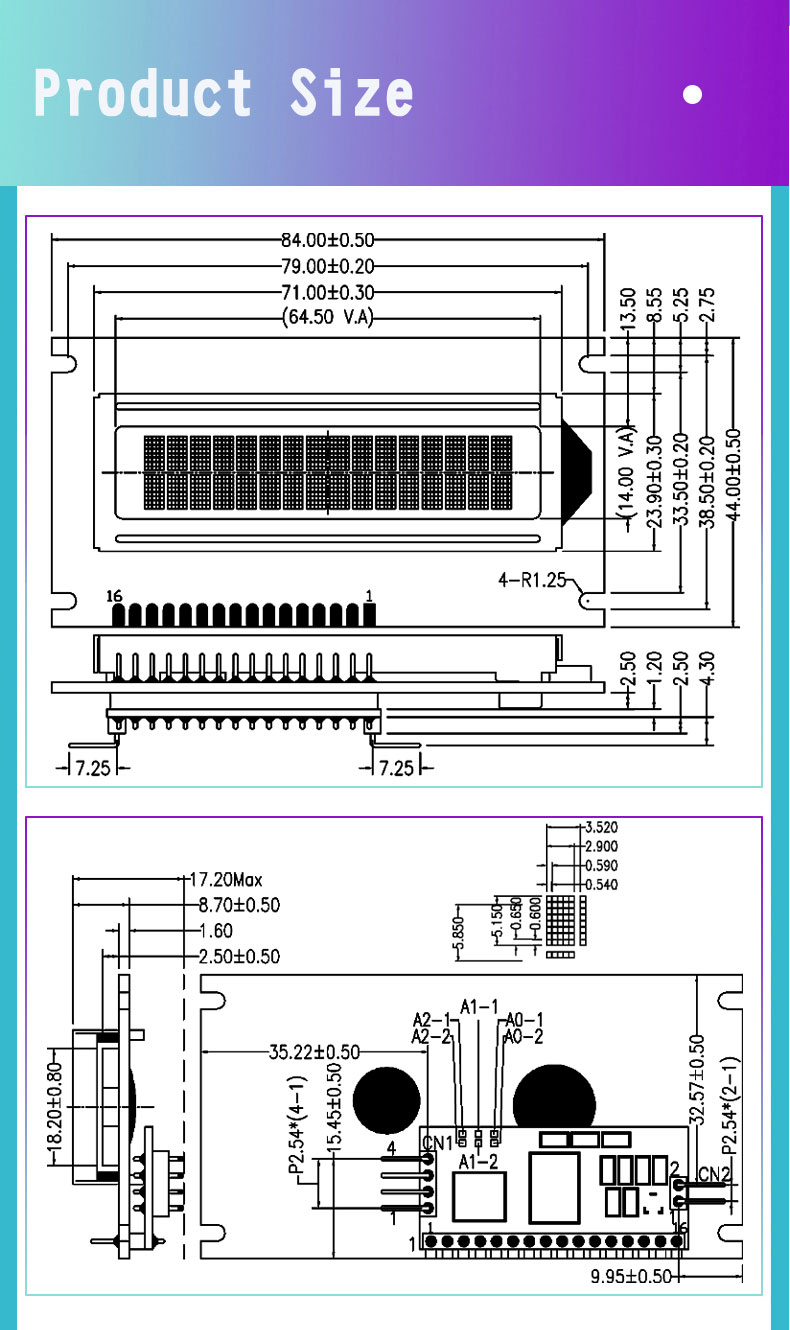

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
