Informations de base

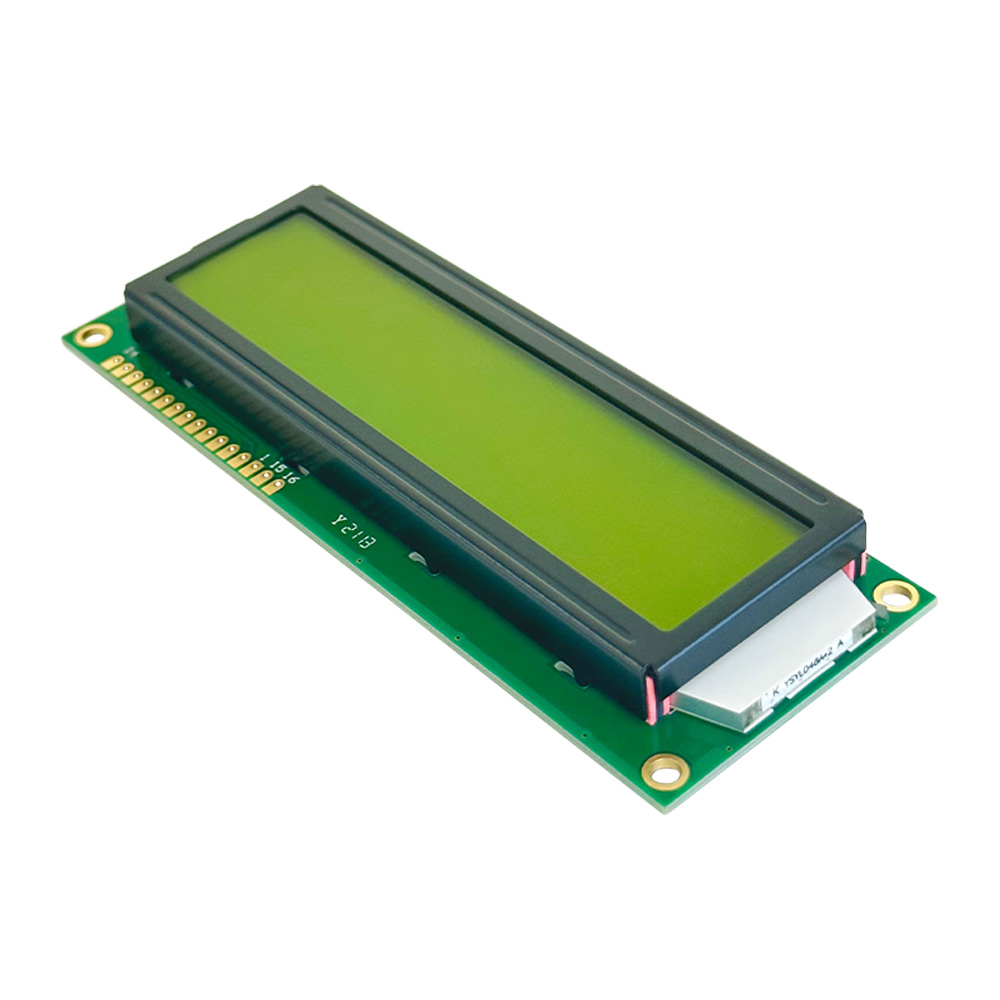

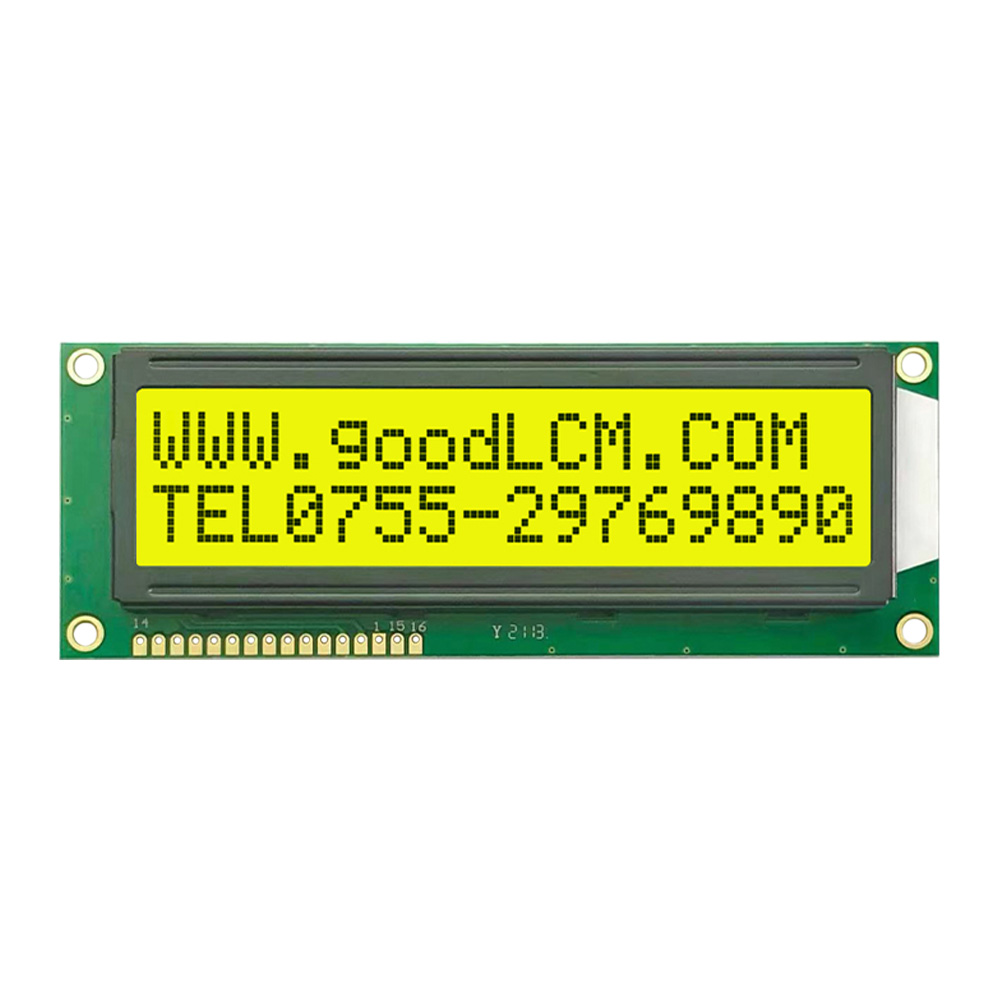

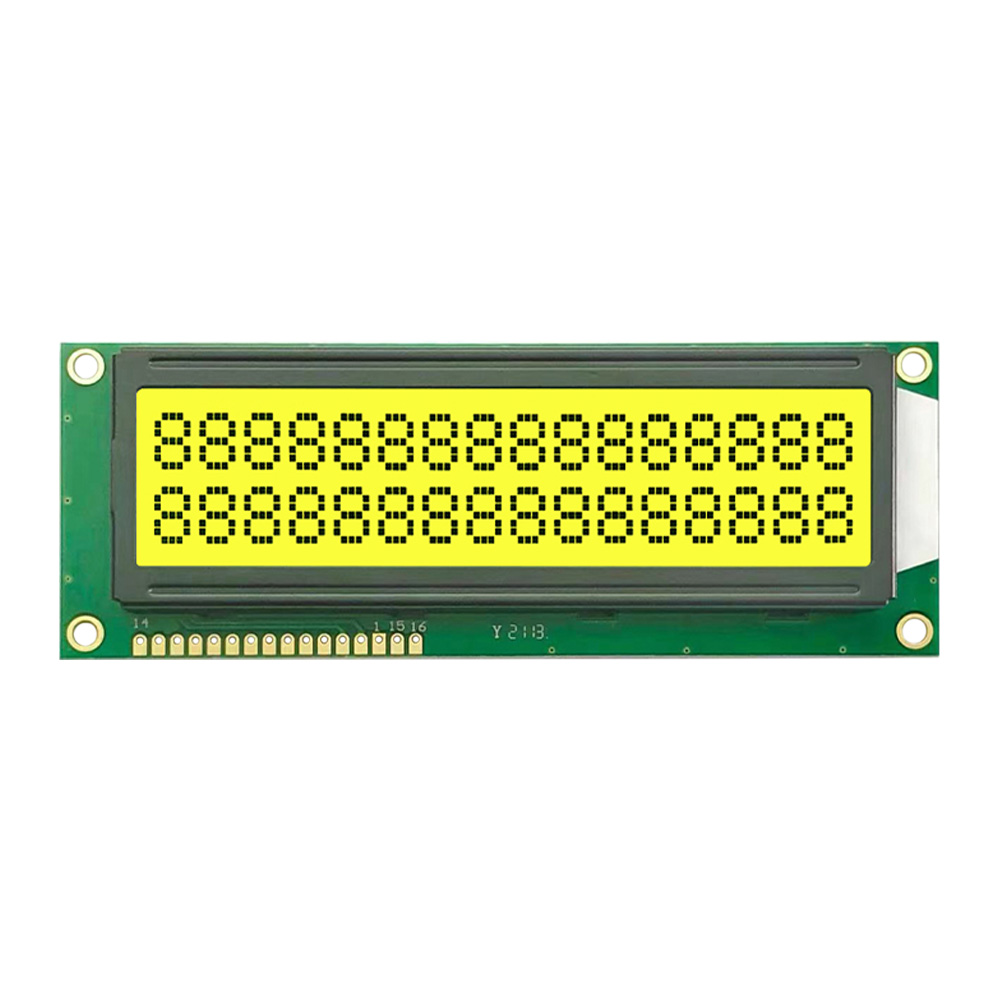

COB Character LCD Display Module offers a 16x2 text interface with chip-on-board bonding for reliable electrical connection and efficient assembly. The SJXD1602E model provides a 122.0x44.0x13.5mm body size, 99.0x24.0mm viewing area, 5V/3.3V operation, AIP31066/ST7066 drive IC, rétroéclairage LED jaune, Mode d'affichage positif STN, et 16 interfaces uniques. It supports values, étiquettes de menu, warning codes, heures de données, compteurs, and device status in industrial meters, appliance panels, dispositifs médicaux, instruments, équipement de vente, and embedded controls.

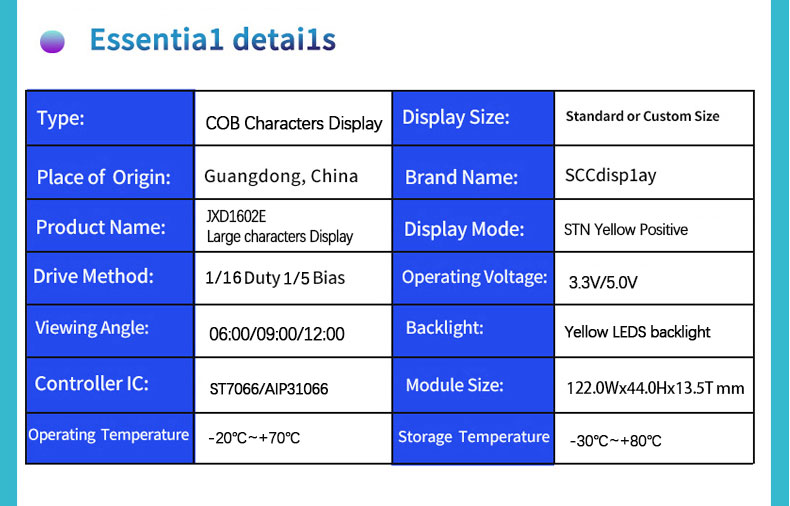

Paramètres:
| Type de caractère | 16×02 |
| Modèle | SJXD1602E |
| Taille du modèle | 122.0×44,0×13,5 mm |
| Taille VA | 99.0×24,0 mm |
|
Tension d'entraînement
|
5.0V ou 3,3 V
|
|
Circuit intégré d'entraînement
|
AIP31066/ST7066
|
|
Rétroéclairage
|
Rétroéclairage LED jaune
|
|
Type d'écran LCD
|
STN positif
|
|
Interface
|
16 interfaces uniques
|
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

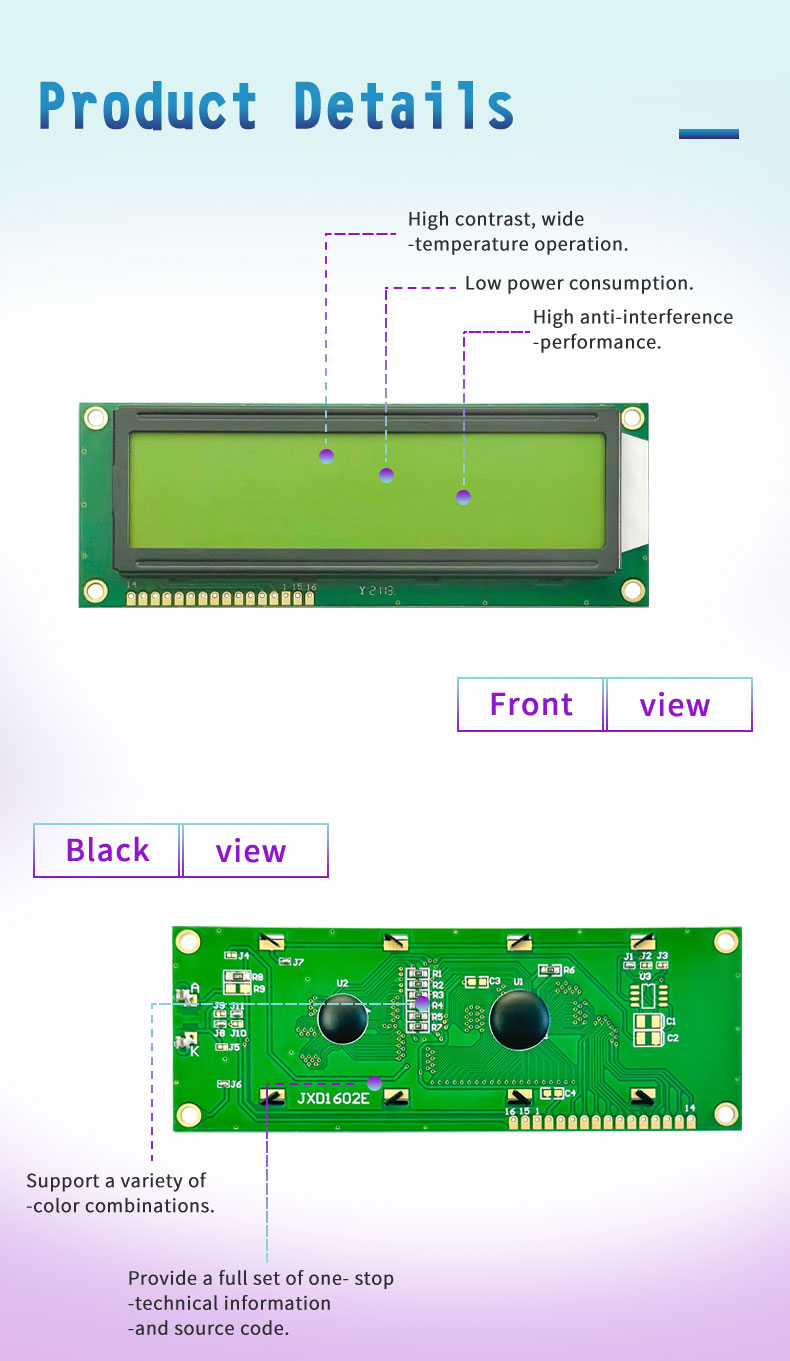

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
Spécifications clés
COB Character LCD Display Module is a 16x2 alphanumeric display built with chip-on-board construction, where the driver IC is bonded directly onto the PCB for a compact and stable module structure. The SJXD1602E model has a 122.0x44.0x13.5mm outline size and a 99.0x24.0mm viewing area, providing clear space for large characters, Nombres, et des messages courts. It supports 5.0V/3.3V drive voltage, AIP31066/ST7066 drive IC, rétroéclairage LED jaune, STN positive LCD type, 16 interfaces uniques, et 06:00/09:00/12:00 viewing angle options.
Normes de conception
COB Character LCD Display Module is designed for stable performance, contraste élevé, and cost-effective integration in industrial and commercial products. The COB structure helps reduce assembly complexity while supporting reliable electrical connection and long-term operation. Its STN positive display mode and yellow LED backlight create readable output for equipment panels, mètres, and information windows. Le module prend également en charge le fonctionnement à large température, faible consommation d'énergie, strong anti-interference performance, plusieurs combinaisons de couleurs, complete technical documentation, prise en charge du code source, 1-3 disponibilité des échantillons du jour, et personnalisation du contenu d'affichage, couleur du rétroéclairage, conception de coque, et paramètres du projet.
Applications
COB Character LCD Display Module is suitable for devices that need dependable two-line character display with larger viewing space than smaller 1602 modules. Il peut afficher les relevés des compteurs, gros chiffres de police, étiquettes de menu, warning codes, heures de données, résultats du compteur, états de l'équipement, and user prompts. Les applications typiques incluent les compteurs industriels, panneaux de commande d'équipement, systèmes d'affichage d'informations, appareils électroménagers, dispositifs médicaux, électronique grand public, instruments de test, distributeurs automatiques, outils de laboratoire, educational electronics, Projets de bricolage, and embedded control products requiring clear alphanumeric feedback.

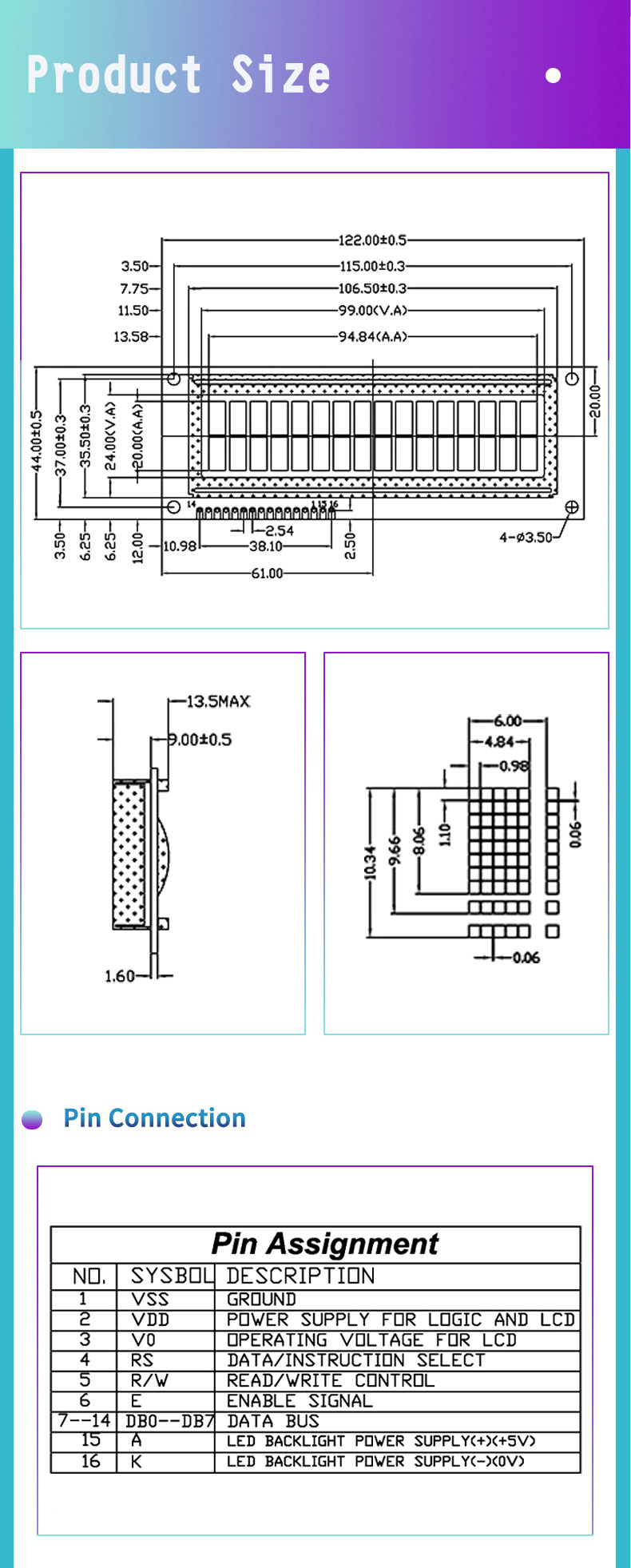

Taille du produit
FAQ
Q: Est-il possible de personnaliser les commandes groupées personnalisées ?
UN: Nous pouvons personnaliser selon les échantillons ou dessins fournis.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: Comment la rentabilité est-elle assurée?
UN: Le module est conçu avec une production rationalisée et un contrôle des coûts, visant à fournir une solution rentable tout en maintenant une qualité et des performances élevées.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
