Informations de base

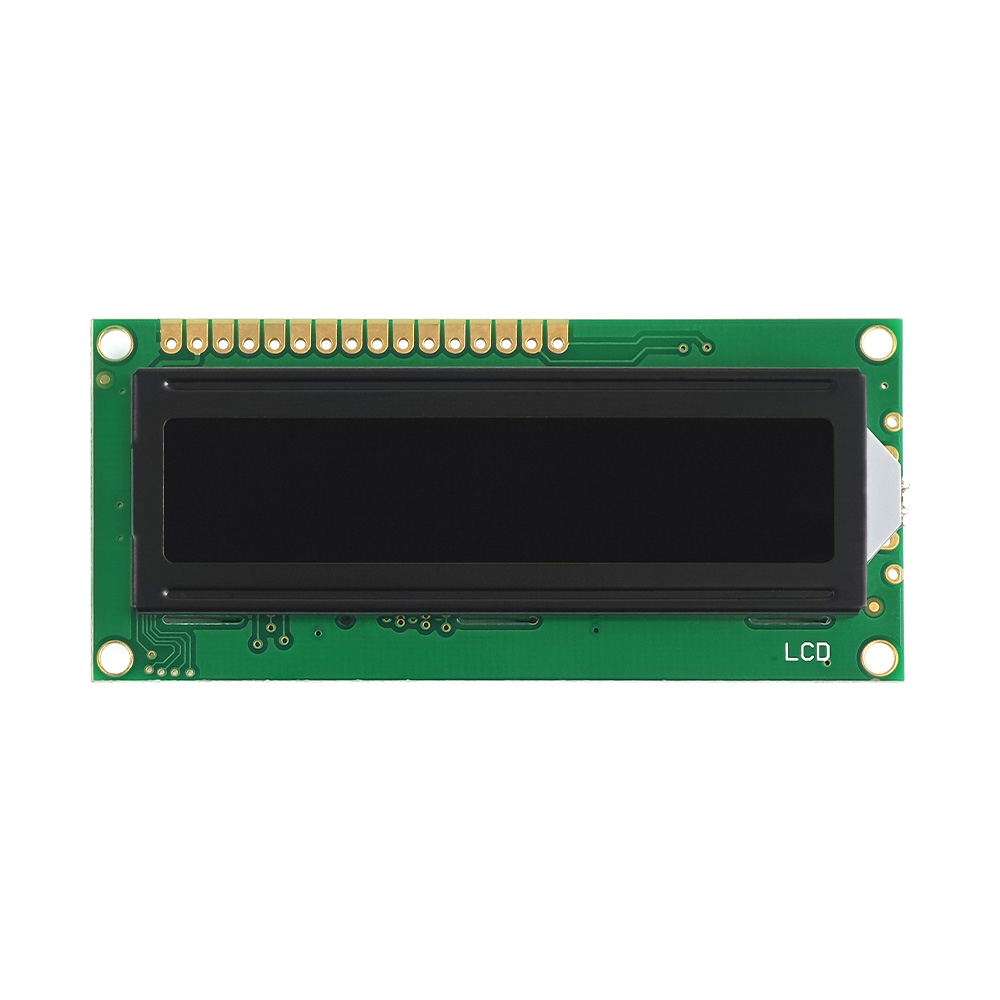

Character LCD Display Manufacturers offer practical display modules for devices that need simple text and value output in a compact panel space. The JXD1601A model is a 16×1 character LCD solution that supports 3.3V/5V operation, common controller IC options such as ST7066/AIP31066, LED backlight choices, and standard pin connection. It is suitable for short prompts, étiquettes d'état, compteurs, and measurement data in meters, appareils électroménagers, access terminals, dispositifs médicaux, testing tools, kits pédagogiques, and embedded control products.
Paramètres:
| Type de caractère | 16X1 |
| Modèle | JXD1601A |
| Taille du modèle | 80.0× 36,0 × 12,0 mm |
| Taille VA | 64.5×14,0 millimètres |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
ST7066/AIP31066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
VA Négatif
|
|
Interface
|
16Port parallèle PIN
|
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |
Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés
Character LCD Display Manufacturers provide compact character modules for products that need direct text, number, and symbol output without using a full graphic display. The JXD1601A model is designed as a 16×1 LCD solution for single-line information display, supporting 3.3V/5.0V drive voltage and controller IC options such as ST7066/AIP31066. It can be supplied with LED backlight options, stable contrast performance, and standard pin connection for embedded circuit design. The module is suitable for clear status indication in limited panel space.
Normes de conception
Character LCD Display Manufacturers focus on reliable display structure, consistent readability, and flexible matching for different electronic products. The JXD1601A design supports straightforward MCU connection, stable command response, and low power operation for long-term equipment use. Its character-only format reduces programming difficulty and keeps the interface easy to control. Depending on project needs, the display can be adapted with different LCD modes, couleurs de rétroéclairage, visualisation des directions, operating voltage requirements, pin layouts, and mechanical details for OEM and ODM development.
Applications
Character LCD Display Manufacturers supply modules for industrial, commercial, and consumer devices that need simple visual feedback. This type of display can show operating states, mode labels, set values, short prompts, error codes, compteurs, and measurement results. It is suitable for power meters, tableaux de commande, instruments de test, access terminals, home appliance panels, équipement médical, vending devices, educational electronics, DIY development kits, and compact embedded systems. Its single-line structure works well where the product only needs concise information and a space-saving display area.

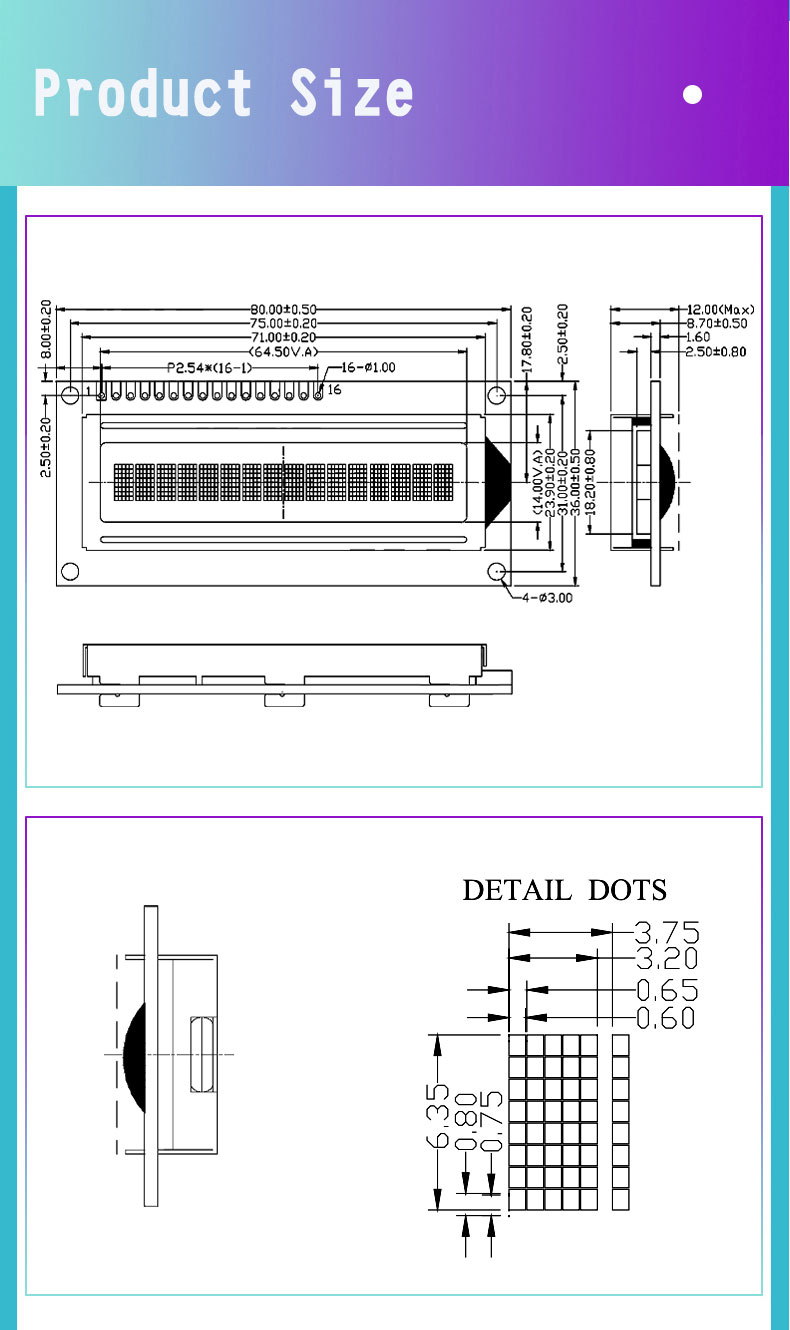

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
