Informations de base

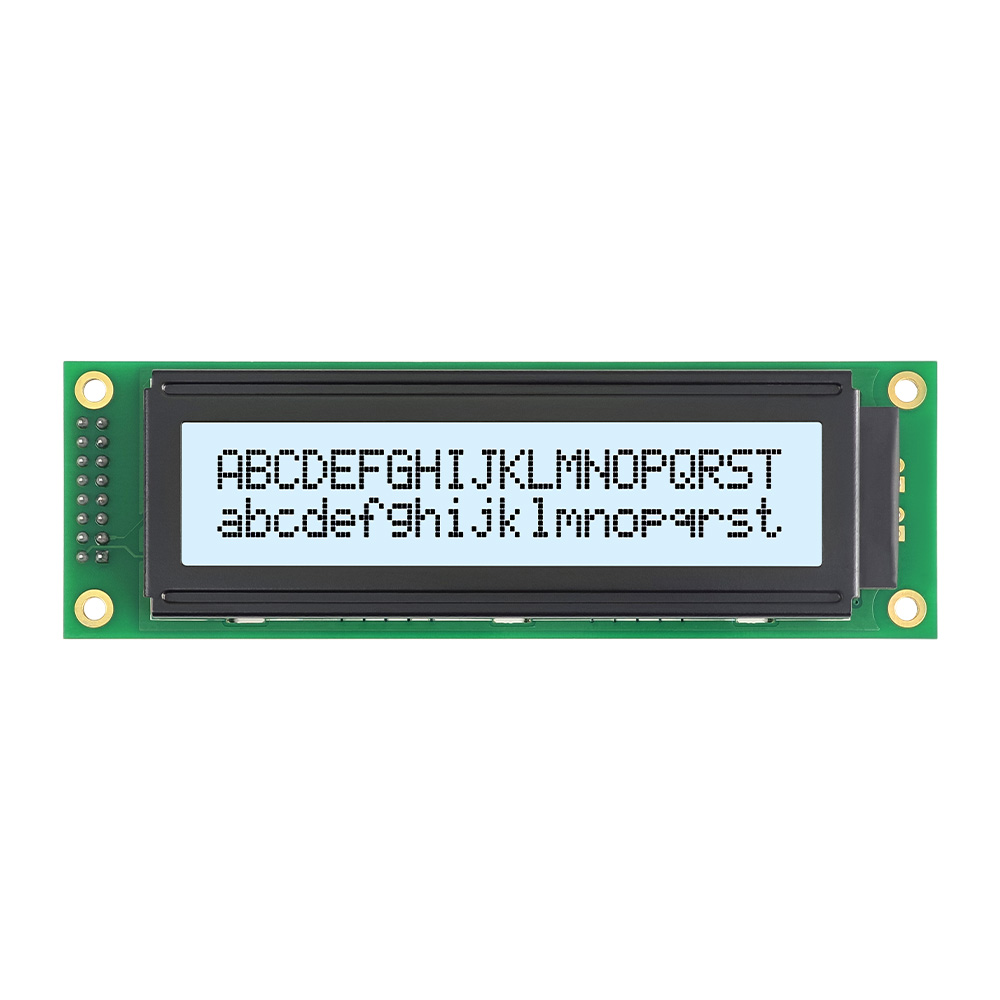

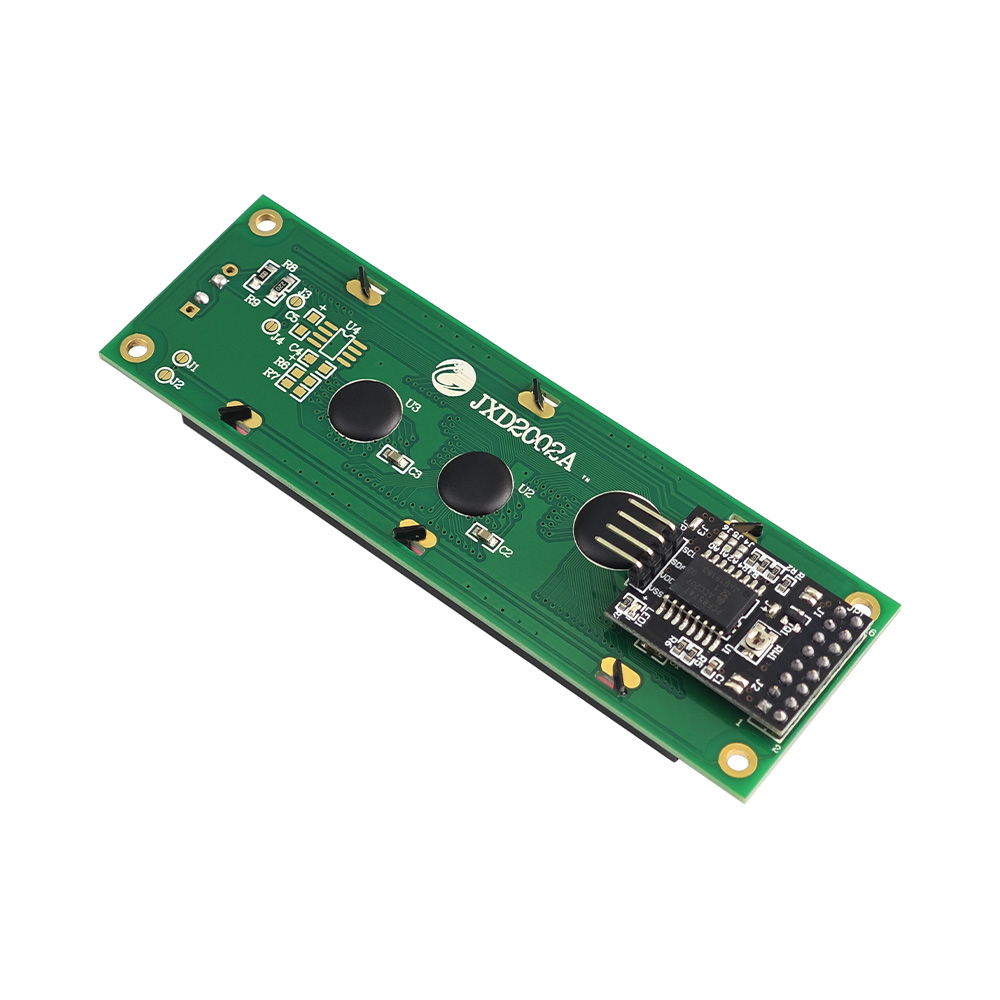

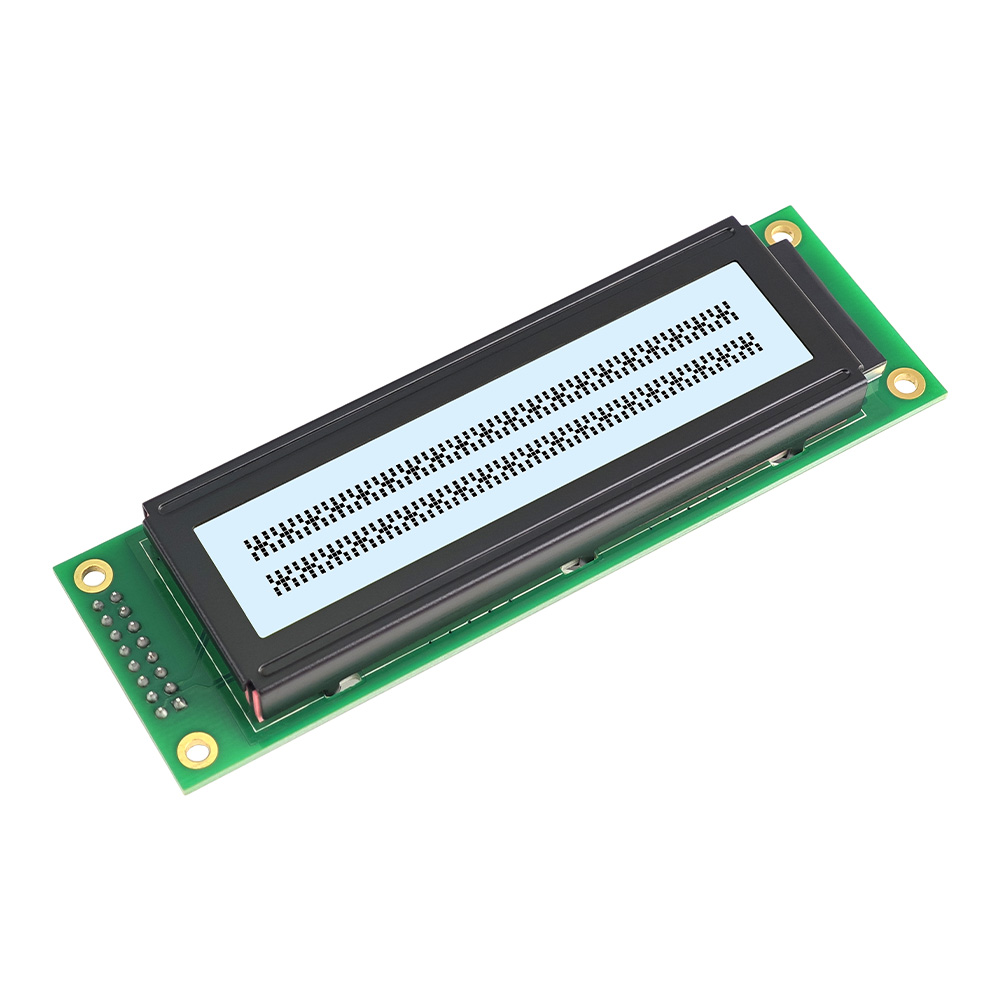

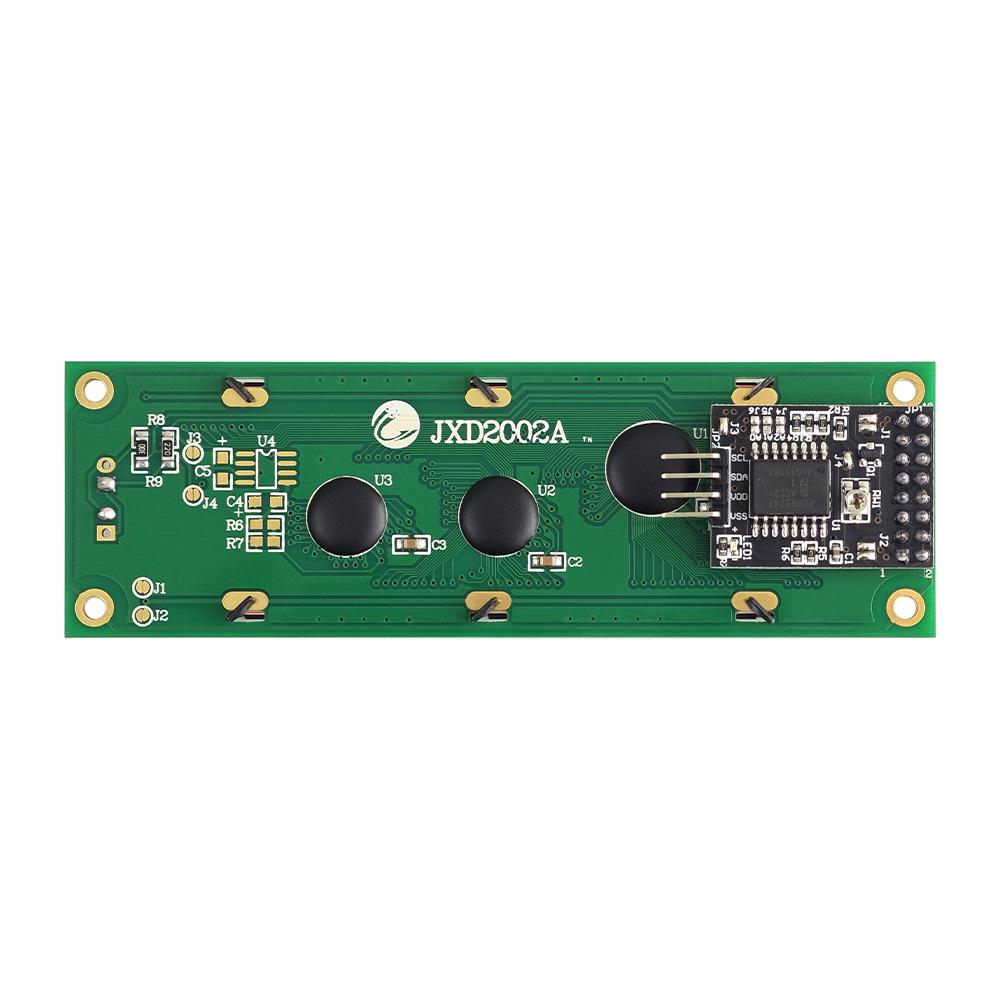

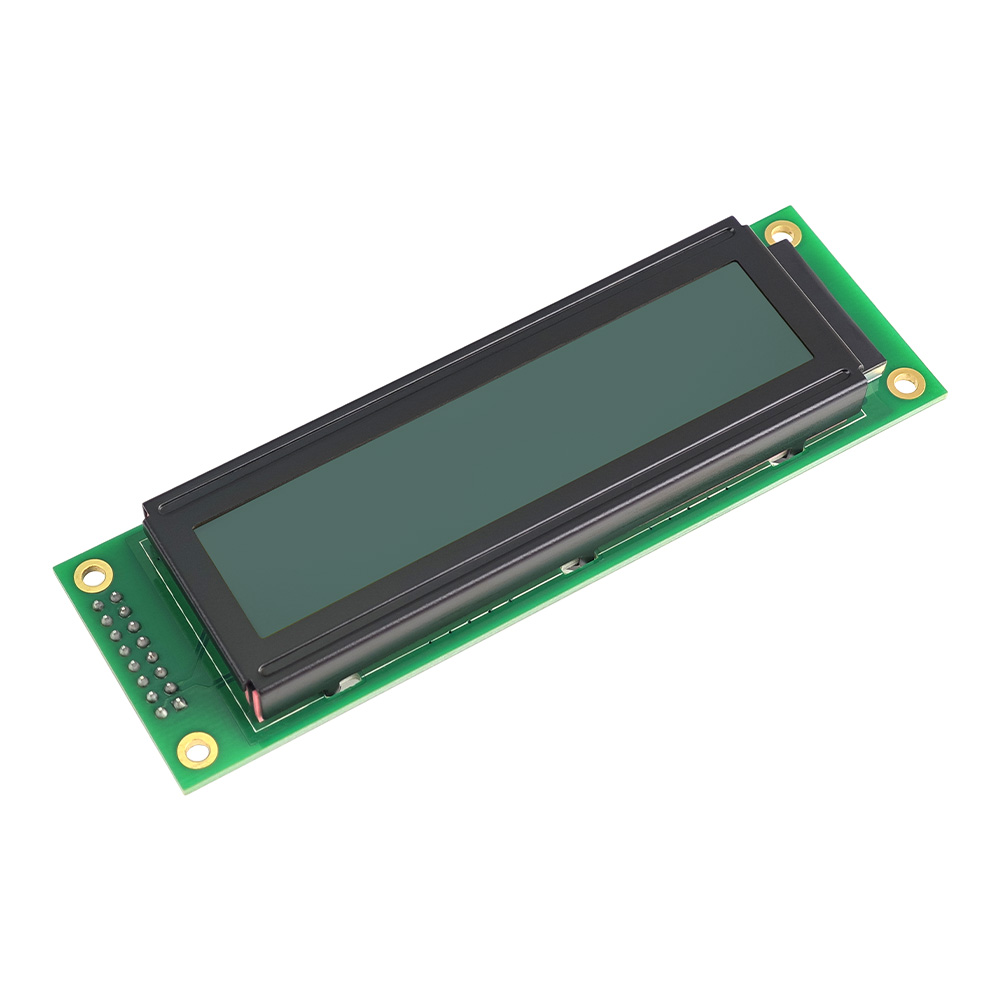

2002 LCD is a 20x2 character display module designed for equipment that needs more text space than common 16x2 screens. The JXD2002A-IIC version uses IIC communication to reduce wiring and support easier circuit integration. Its FSTN positive display mode provides clear character visibility, while Russian font support allows localized interface design. It suits industrial controllers, mètres, dispositifs médicaux, testing tools, appareils électroménagers, équipement électrique, and embedded systems requiring wider, readable text output.
Paramètres:
| Type de caractère | 20X2 |
| Modèle | JXD2002A-IIC |
| Taille du modèle | 116.0×37,0×20,0 MM |
| Taille VA | 83.0×18,6 MM |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
ST7066/AIP31066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|

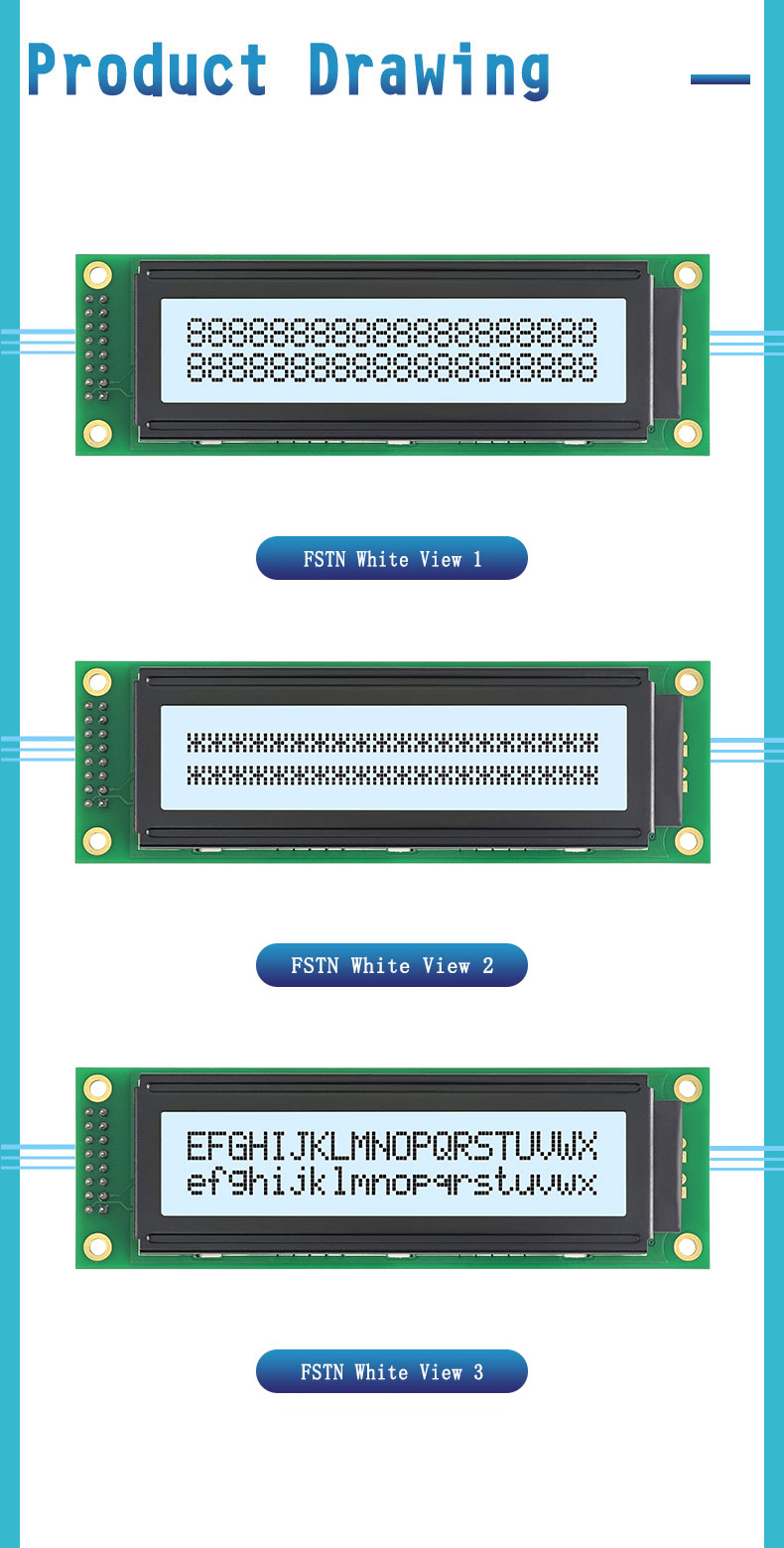

Type d'écran LCD
|
FSTN Positif
|
|
Interface
|
IIC/I2C |
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

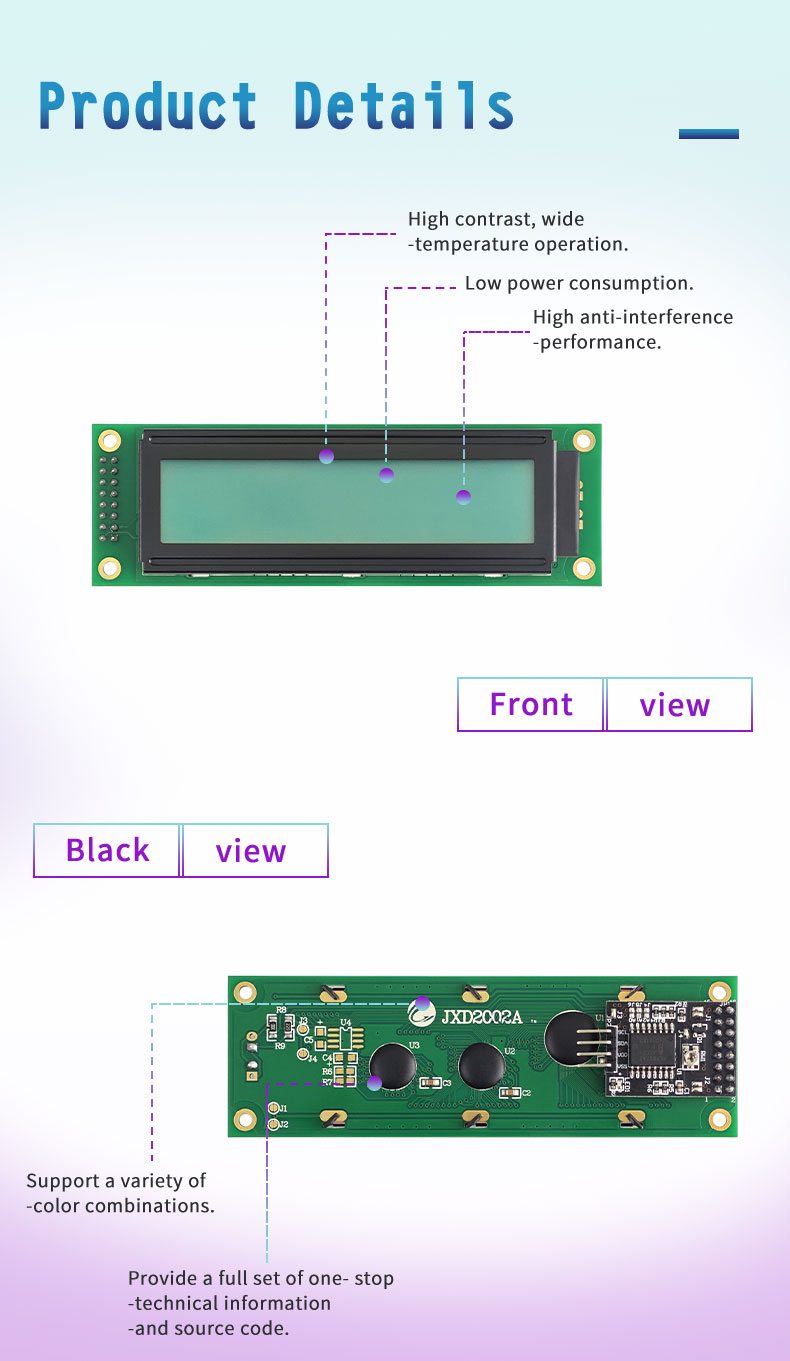

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés
2002 LCD is a 20x2 character display module designed for equipment that needs wider text space than standard 16x2 screens. This JXD2002A-IIC version provides two display rows with twenty characters per line, making it suitable for longer menu labels, messages d'état, and parameter readings. The IIC interface helps reduce wiring requirements and simplifies connection with control boards. Its FSTN positive display mode supports clean character visibility, while the Russian font option allows Cyrillic text output for localized device interfaces.
Normes de conception
2002 LCD follows a practical character module structure for compact electronic products that require more readable information on one screen. The 20x2 layout improves content arrangement by allowing longer words, clearer prompts, and fewer page-switching actions in device menus. Its IIC communication design supports efficient PCB routing and easier product assembly. The FSTN positive display structure offers balanced contrast for routine viewing, and OEM customization can include backlight color, connector style, voltage setting, direction de visualisation, and language character configuration.
Applications
2002 LCD can be used in industrial controllers, instruments de test, dispositifs médicaux, compteurs intelligents, systèmes d'accès, appareils électroménagers, équipement électrique, et terminaux embarqués. The wider 20-character line format is useful for displaying operating modes, measurement values, alarm prompts, menus de configuration, and user instructions with better text spacing. Russian character support makes it suitable for products exported to Russian-speaking markets. With IIC wiring and a compact module design, it helps manufacturers build clear and efficient human-machine display interfaces.

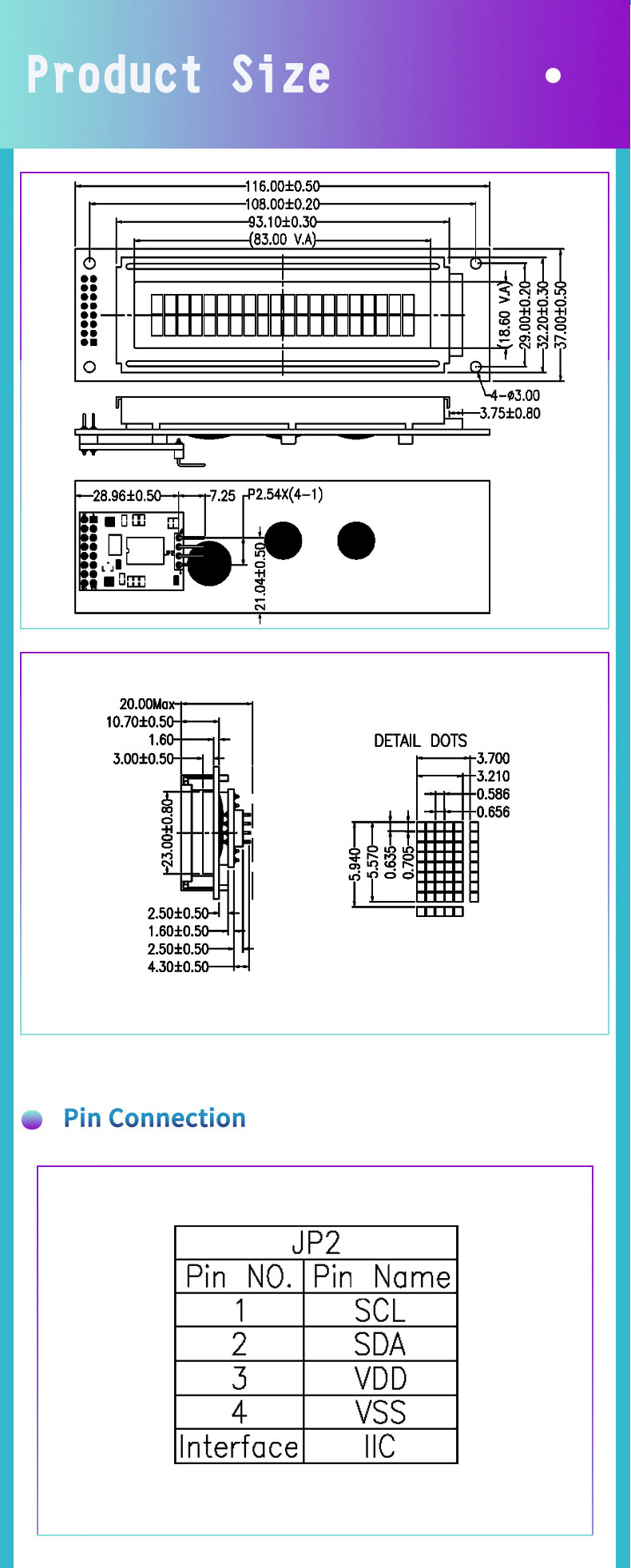

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
