Informations de base
20 Caractère x 4 Line LCD Display provides a 20x4 text area for menus, valeurs, alertes, and equipment guidance in compact control systems. Its STN negative screen, rétroéclairage LED blanc, Interface IIC, and 3.3V/5V drive help reduce wiring while keeping output readable. The module suits instruments, dispositifs médicaux, automation panels, appareils électroménagers, terminaux de communication, and DIY boards needing organized information display during setup, surveillance, diagnostics, and daily operation and service routines.
Paramètres:
| Type de caractère | 20X4 |
| Modèle | Sjxd2004b-iic |
| Taille du modèle | 146.0×62,5×19,5 MM |
| Taille VA | 76.0×25,2 MM |
|
Tension d'entraînement
|
3.3V/5,0 V
|
|
Circuit intégré d'entraînement
|
ST7066/AIP31066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
STN négatif
|
|

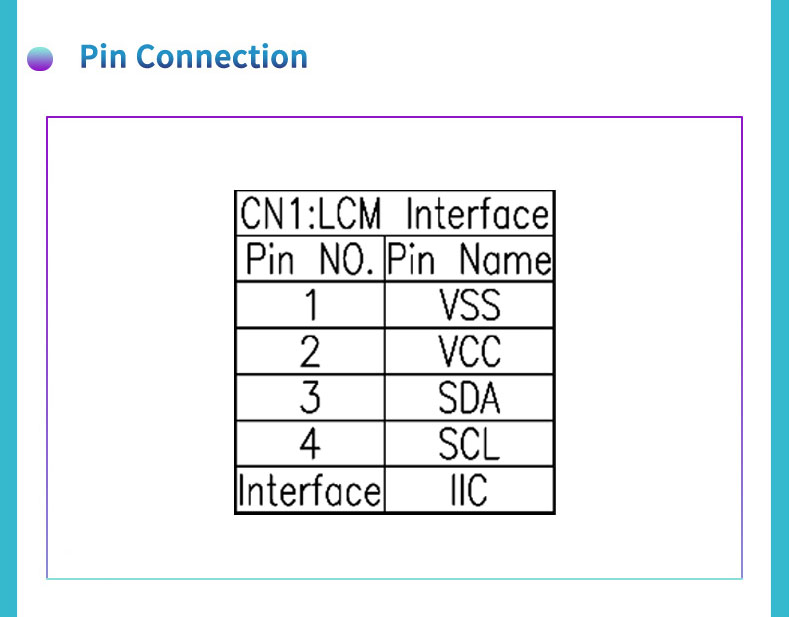

Interface
|
IIC/I2C |
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

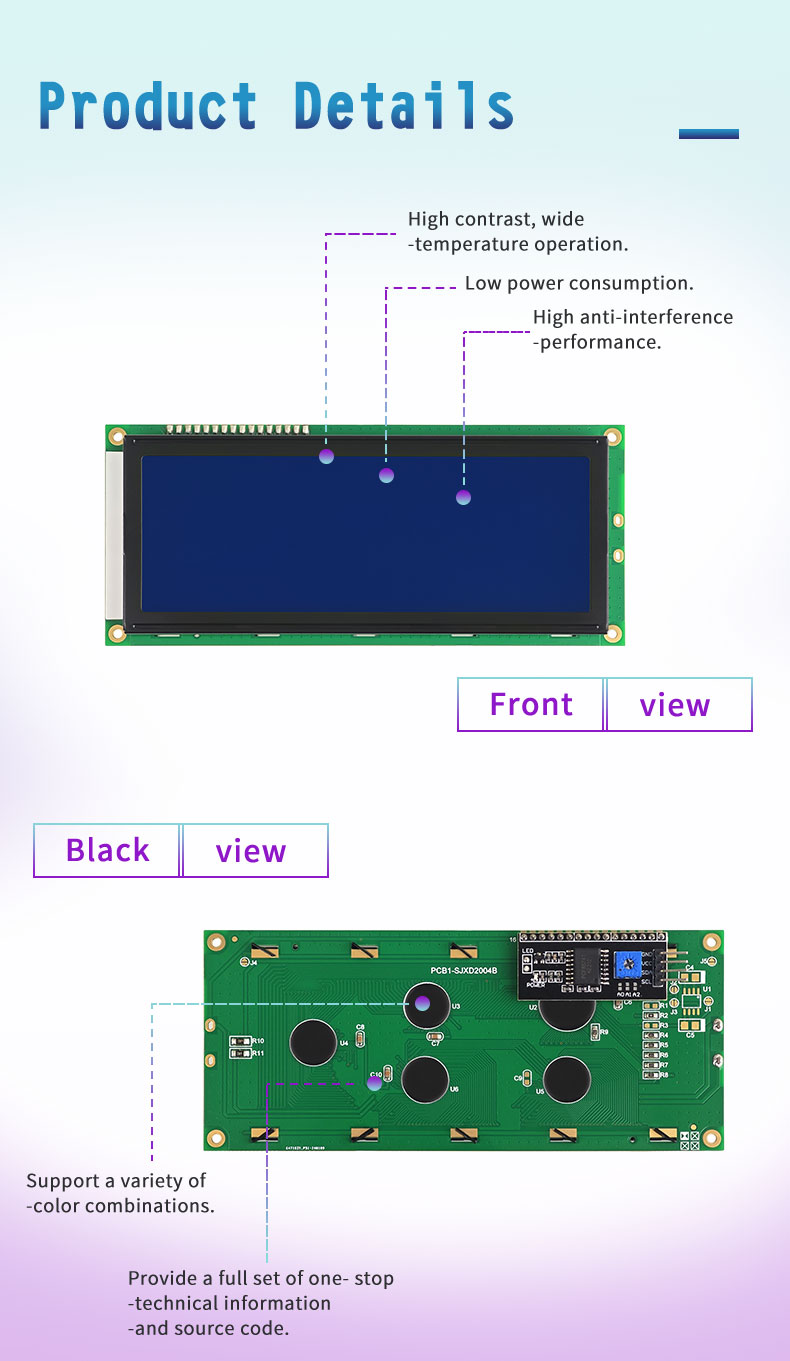

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
- La livraison par lots la plus rapide peut être réalisée dans un délai 15 jours
Spécifications clés
20 Caractère x 4 Line LCD Display is a wide-capacity character module made for equipment that needs more information on one screen without switching to a graphic LCD. The SJXD2004B-IIC model provides 20 characters on each row and 4 display rows, offering 80 character positions for menus, valeurs, alertes, and system instructions. It features a 146.0×62.5×19.5 mm module size, 3.3Tension d'entraînement V/5,0 V, Circuit intégré de pilote ST7066/AIP31066, Interface IIC/I2C, rétroéclairage LED blanc, Type LCD négatif STN, 06:00 direction de visualisation, -20Température de fonctionnement °C à +70°C, et température de stockage de -30°C à +80°C.
Normes de conception
20 Caractère x 4 Line LCD Display is built to combine a larger text area with simplified connection design. L'interface IIC/I2C permet de réduire la complexité du câblage, permettant aux ingénieurs de connecter le module aux contrôleurs, conseils de développement, et des configurations de circuits imprimés compactes avec moins de lignes de signal. Son mode d'affichage STN Négatif crée un effet visuel sur fond sombre, tandis que le rétroéclairage LED blanc permet de mettre en évidence clairement les caractères dans les panneaux de commande.. Le module prend également en charge un contraste élevé, performances à large température, faible consommation d'énergie, forte capacité anti-interférence, plusieurs combinaisons de couleurs, documentation technique, prise en charge du code source, personnalisation, 1–3 jours d’approvisionnement en échantillons, et une planification rapide des livraisons par lots.
Applications
20 Caractère x 4 L'écran LCD Line convient aux produits qui nécessitent des informations organisées sur plusieurs lignes dans un format de caractères clair.. Il peut présenter des listes de paramètres, menus de configuration, lectures du capteur, messages d'alarme, étapes de l'opération, données de production, rappels de service, et l'état de l'équipement sur quatre lignes lisibles. Les domaines d'application courants incluent les contrôleurs industriels, instruments de mesure, dispositifs médicaux, équipement de communication, systèmes d'automatisation, appareils électroménagers, électronique grand public, terminaux d'affichage d'informations, et projets de développement DIY. Son format 20×4, Contrôle I2C, rétroéclairage blanc, and STN Negative readability make it practical for interfaces that need richer text output, cleaner wiring, and dependable daily operation.
Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: A quoi sert cet écran ?
UN: Les écrans LCD à caractères sont largement utilisés dans les appareils électroménagers, contrôles industriels, dispositifs médicaux, électronique grand public, et projets de bricolage, adapté à l'affichage des informations d'état, options de menu, et données de base.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
