Informations de base

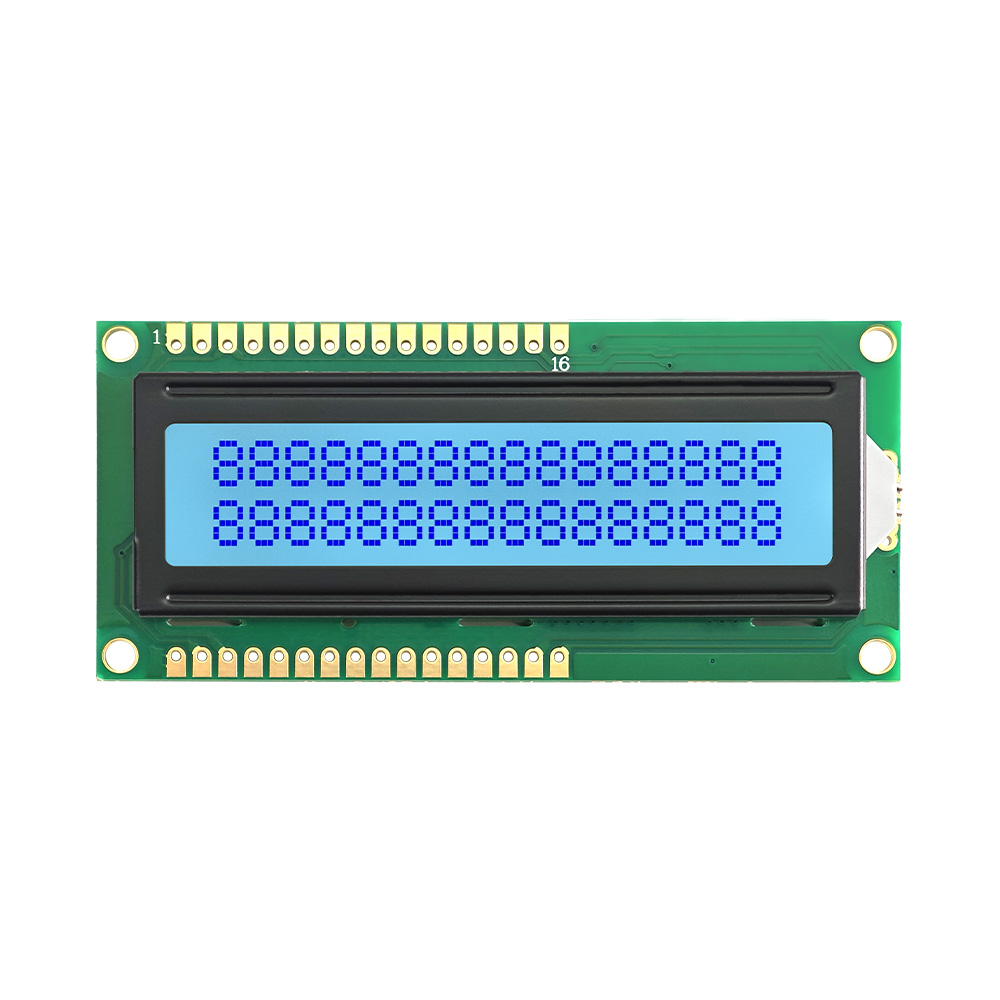

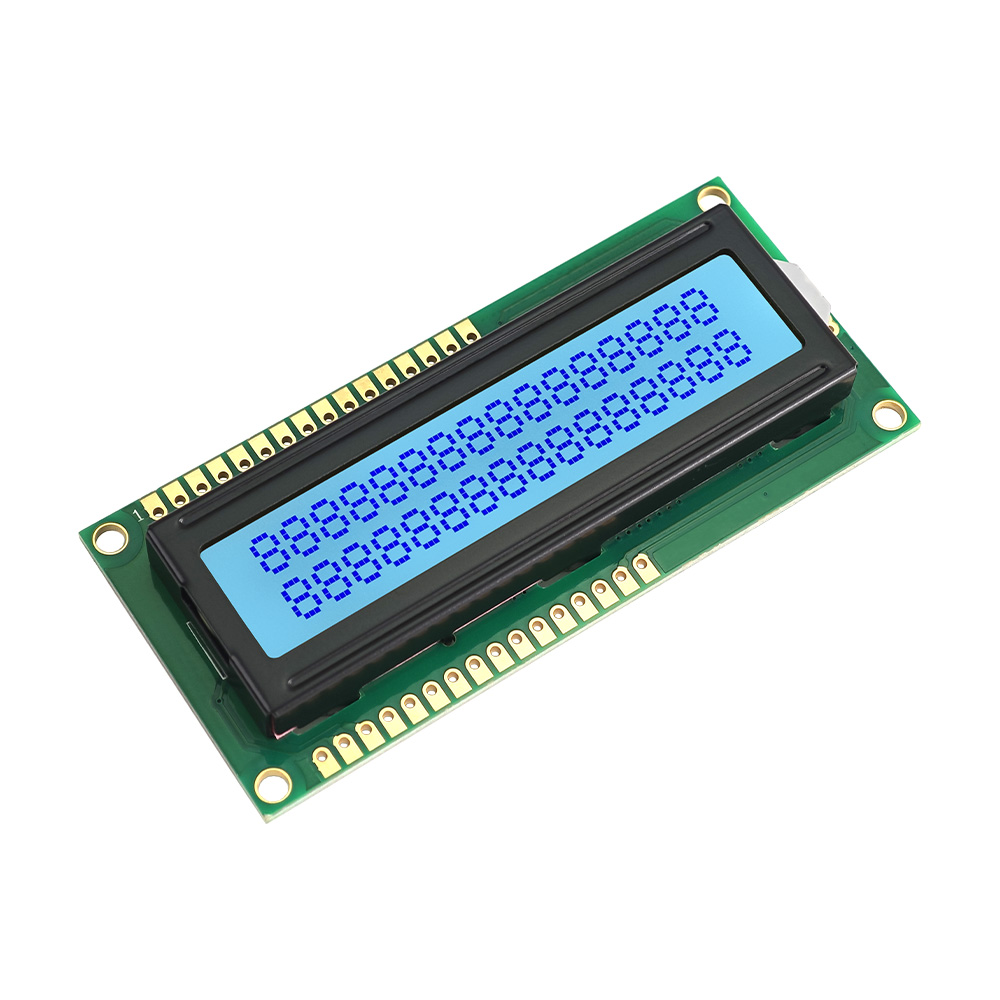

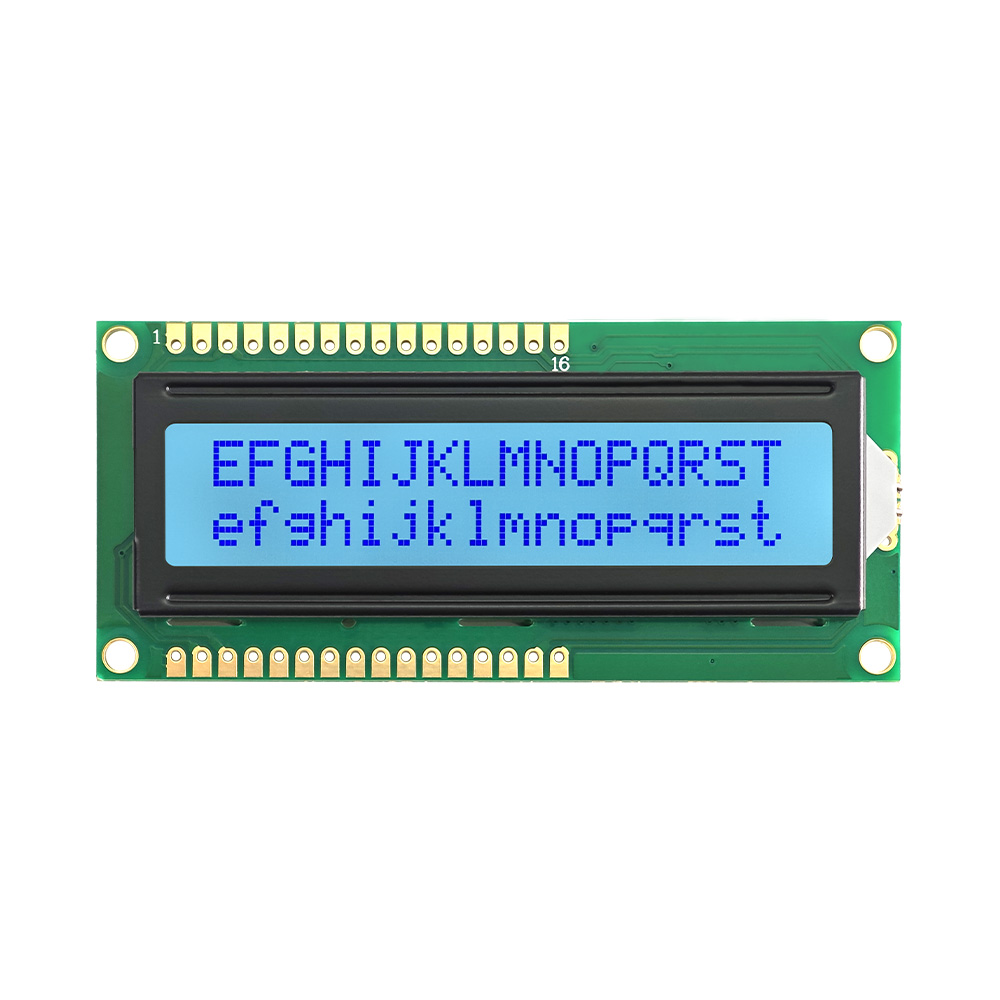

16X2 LCD Character is a compact display module for showing clear two-line text, Nombres, and operating messages in small equipment panels. It uses STN positive technology, a white LED backlight, 16PIN connection, and 3.3V/5V drive support. The 80.0x36.0mm structure helps save installation space while supporting meters, controllers, appareils électroménagers, dispositifs médicaux, instruments industriels, and embedded products needing stable character readability during daily operation, essai, and maintenance workflows across customized product designs.
Paramètres:
| Type de caractère | 16×2 |
| Modèle | SJXD1602A-S |
| Taille du modèle | 80.0×36,0×12,0 mm |
| Taille VA | 64.5×14,0 mm |
|
Tension d'entraînement
|
5.0V/3,3 V
|
|
Circuit intégré d'entraînement
|
ST7066/AIP31066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
STN positif
|
|
Interface
|
16ÉPINGLE
|
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |
Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
Spécifications clés
16X2 LCD Character is a compact display module for two-line alphanumeric information in electronic products. The SJXD1602A-S model uses an 80.0×36.0×12.0 mm module size and a 64.5×14.0 mm viewing area, helping engineers fit readable text output into limited panel space. It supports 5.0V/3.3V drive voltage, Circuit intégré de pilote ST7066/AIP31066, 16PIN interface, rétroéclairage LED blanc, and STN positive LCD type. The module operates from -20°C to +70°C and stores from -30°C to +80°C, making it practical for equipment that needs stable character display performance in different working environments.
Normes de conception
16X2 LCD Character is designed for reliable text visibility, simple hardware matching, and efficient product integration. Its STN positive display structure creates a clear light-background viewing effect, while the white LED backlight supports clean character recognition in indoor equipment panels. The 16PIN interface works with common character LCD control designs, reducing the difficulty of circuit adaptation during prototype evaluation or replacement development. The product also supports low power consumption, haute performance anti-interférence, plusieurs combinaisons de couleurs, full technical information, prise en charge du code source, personnalisation, and fast sample preparation within 1–3 days.
Applications
16X2 LCD Character works well for devices that need basic text, Nombres, and status messages without using a complex graphic screen. It can display menu labels, operating modes, measurement values, warning notices, heures de données, and system prompts in a simple two-row layout. Typical uses include meters, panneaux de commande d'équipement, systèmes d'affichage d'informations, instruments industriels, dispositifs médicaux, appareils électroménagers, électronique grand public, and embedded development boards. Its compact outline, white backlight, STN positive readability, and standard character format make it suitable for cost-sensitive OEM panels and customized equipment interfaces.
Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: Comment la rentabilité est-elle assurée?
UN: Le module est conçu avec une production rationalisée et un contrôle des coûts, visant à fournir une solution rentable tout en maintenant une qualité et des performances élevées.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
