Informations de base

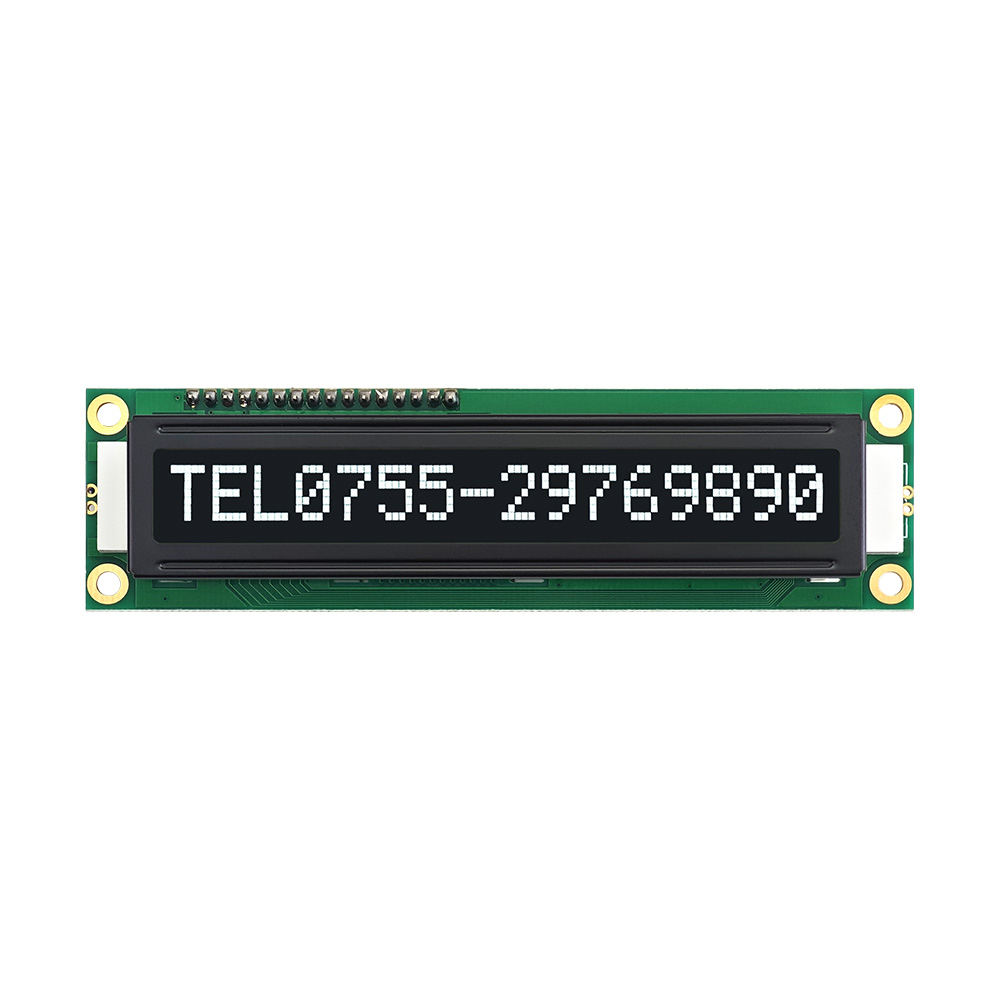

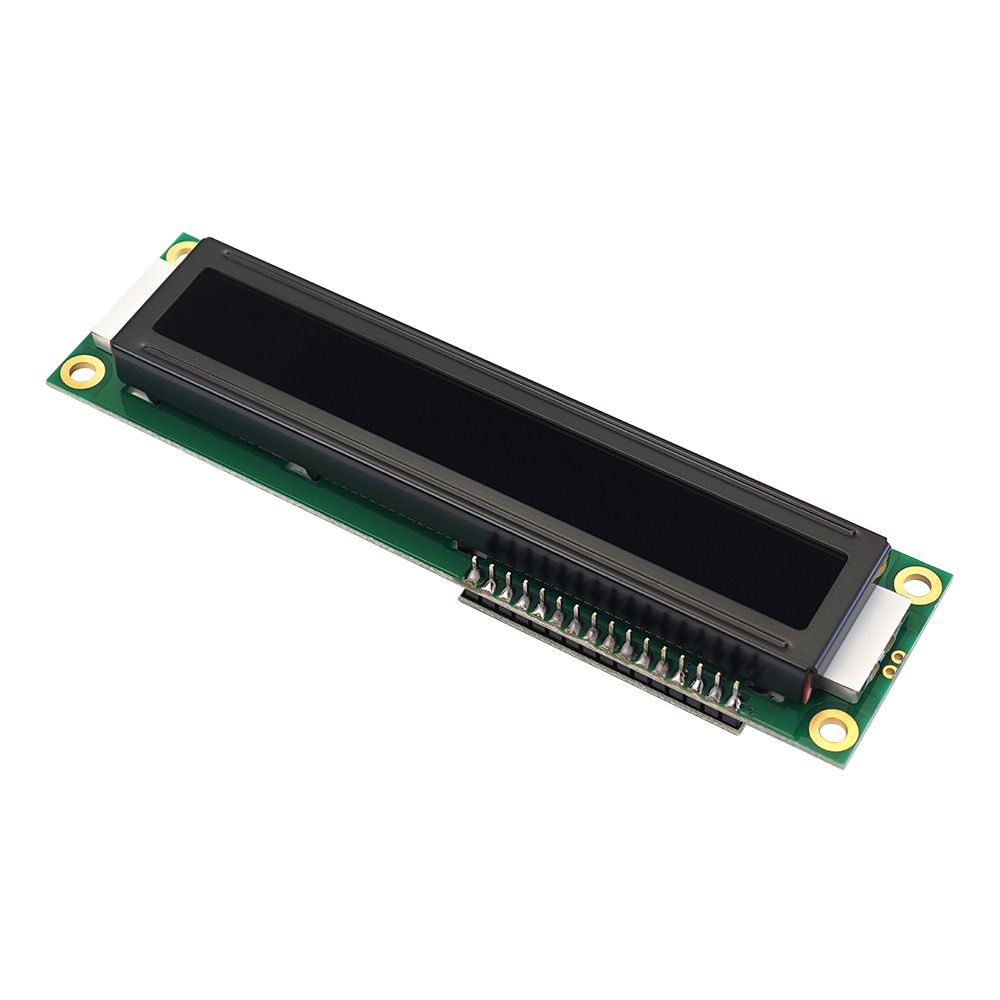

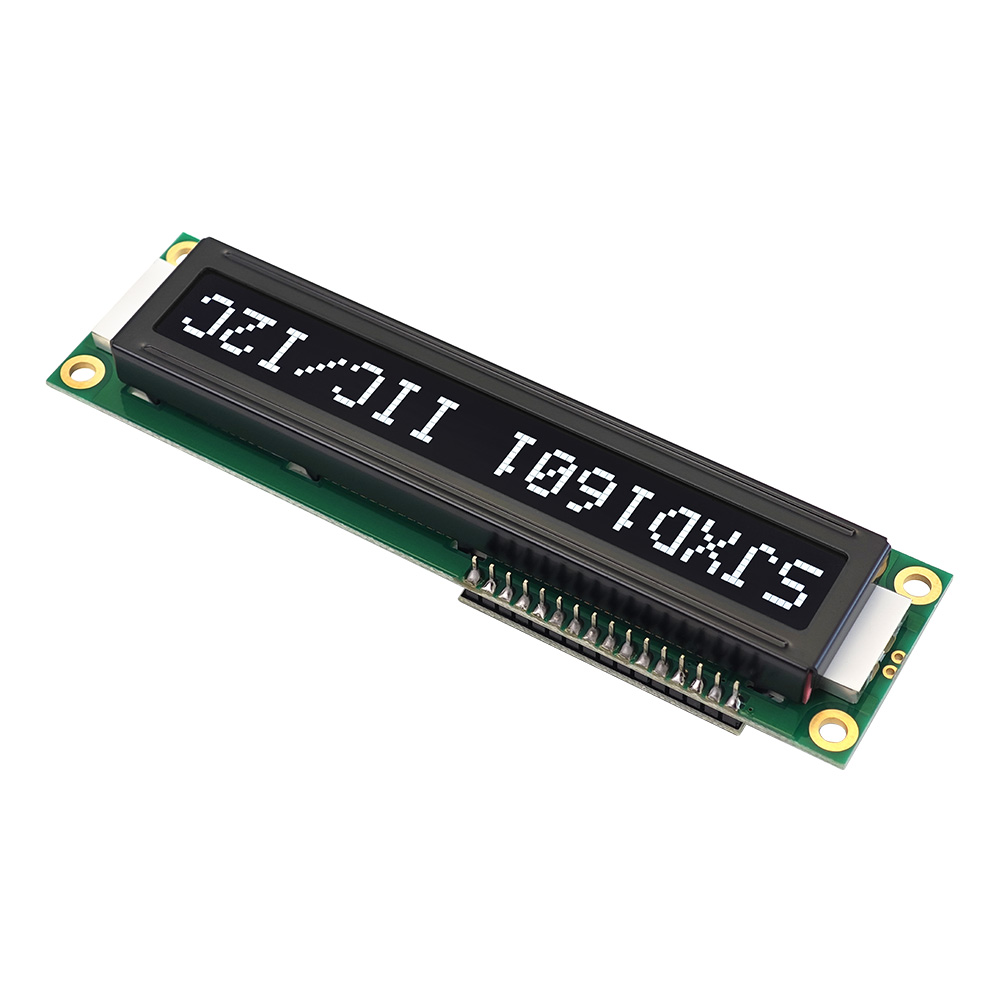

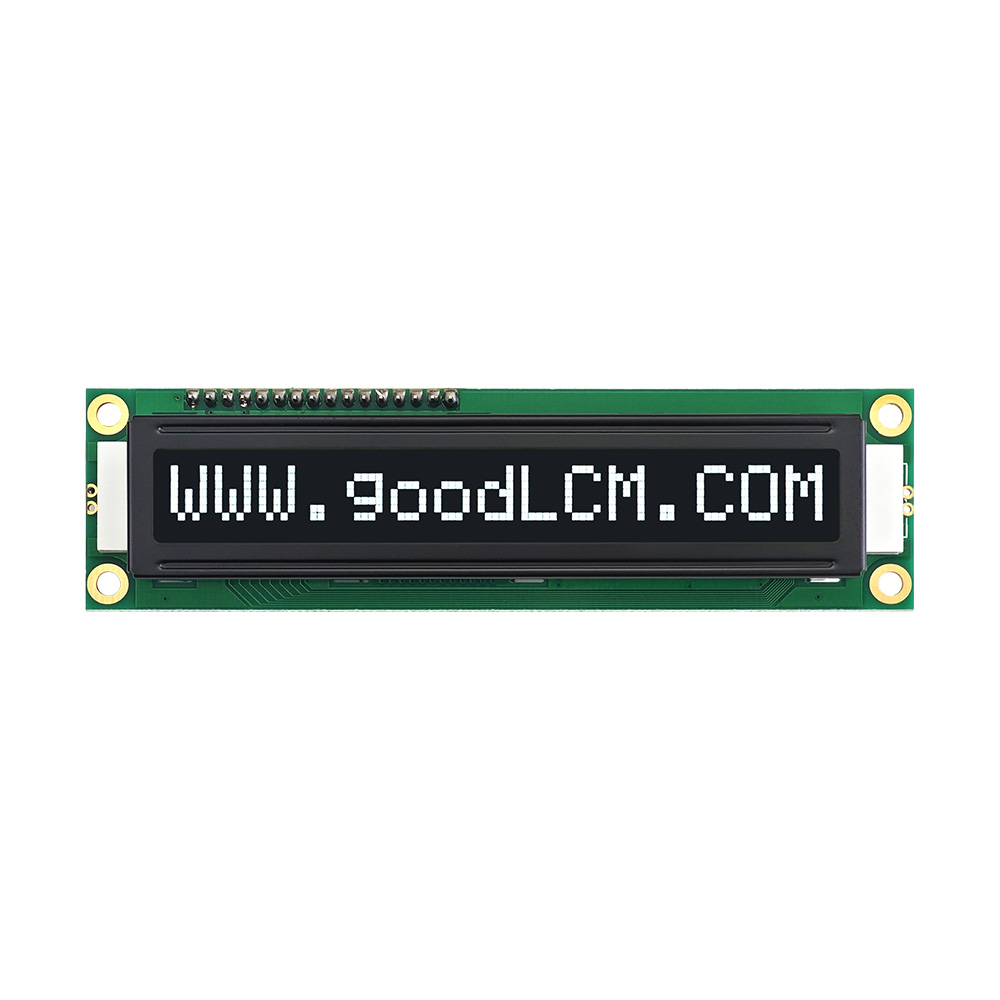

16X1 Dot Matrix LCM is a single-line character display module for menu names, parameter labels, valeurs numériques, function prompts, et messages système. It uses DFSTN Negative technology, rétroéclairage LED blanc, and IIC/I2C interface to simplify wiring. Supporting 3.3V or 5.0V drive voltage, fonctionnement à large température, and low power use, ça convient aux mètres, contrôleurs embarqués, instruments de test, appareils industriels, appareils électroménagers, and customized LCD products.

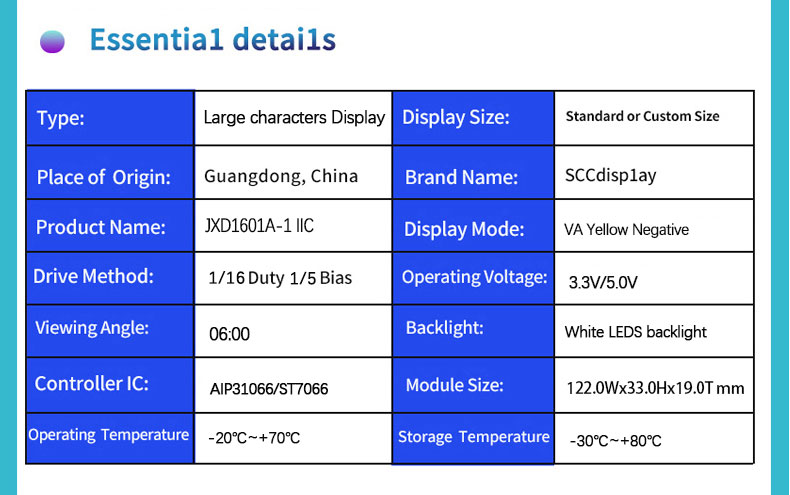

Paramètres:
| Type de caractère | 16×1 |
| Modèle | SJXD1601A-1 IIC |
| Taille du modèle | 122.0×33.0×19.0 mm |
| Taille VA | 99.0×13.5 mm |
|
Tension d'entraînement
|
5.0V ou 3,3 V
|
|
Circuit intégré d'entraînement
|
AIP31066/ST7066
|
|
Rétroéclairage
|
Rétroéclairage LED blanc
|
|
Type d'écran LCD
|
DFSTN Négatif
|
|

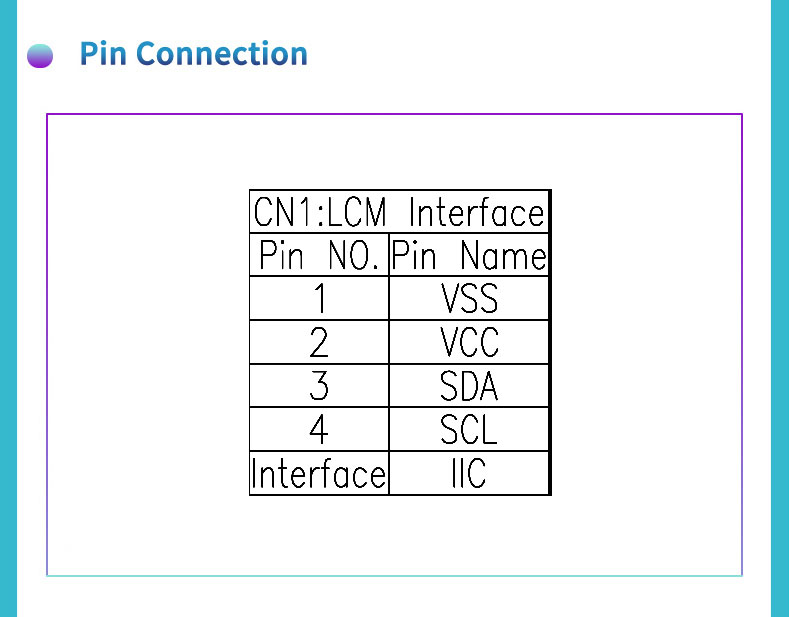

Interface
|
IIC/I2C
|
| Température de travail |
-20°C - +70°C
|
|
Température de stockage
|
-30°C - +80°C |

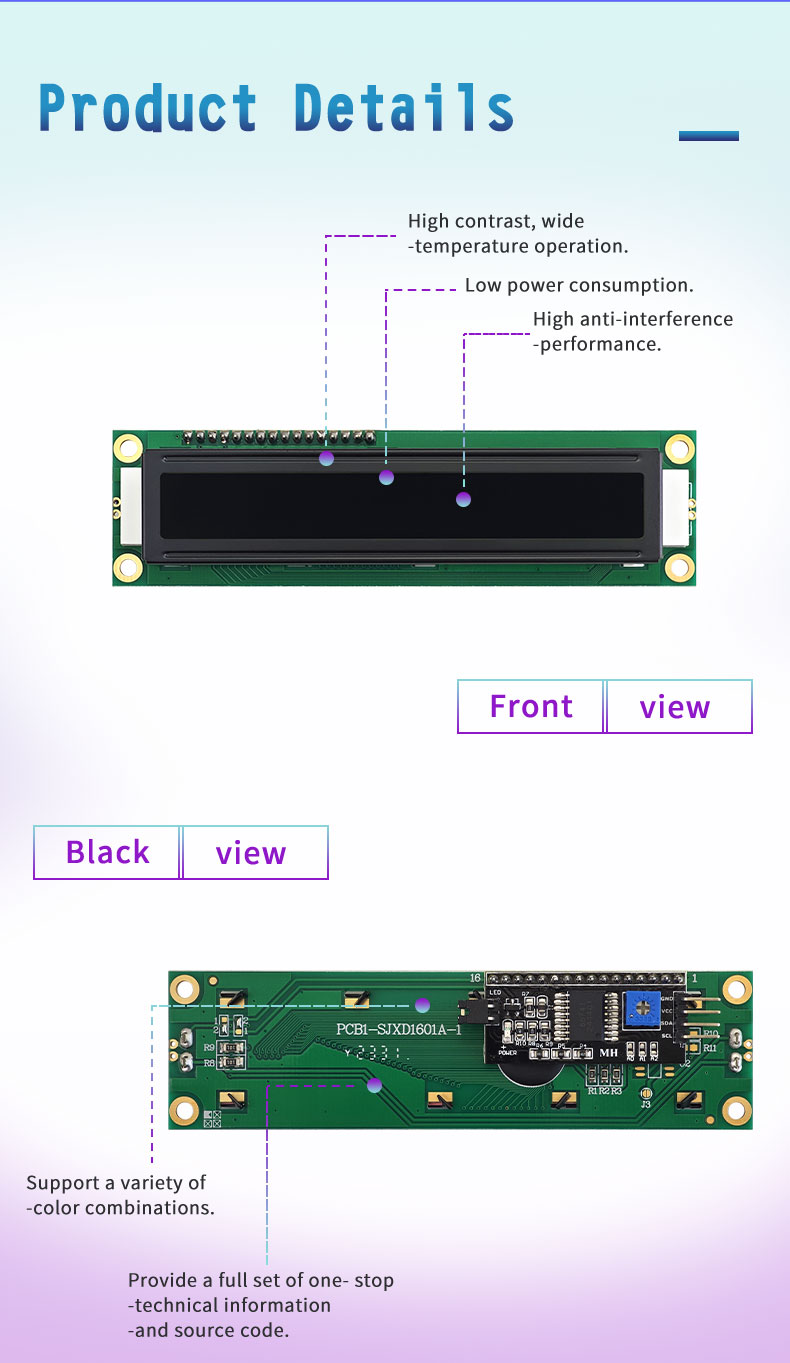

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
Spécifications clés

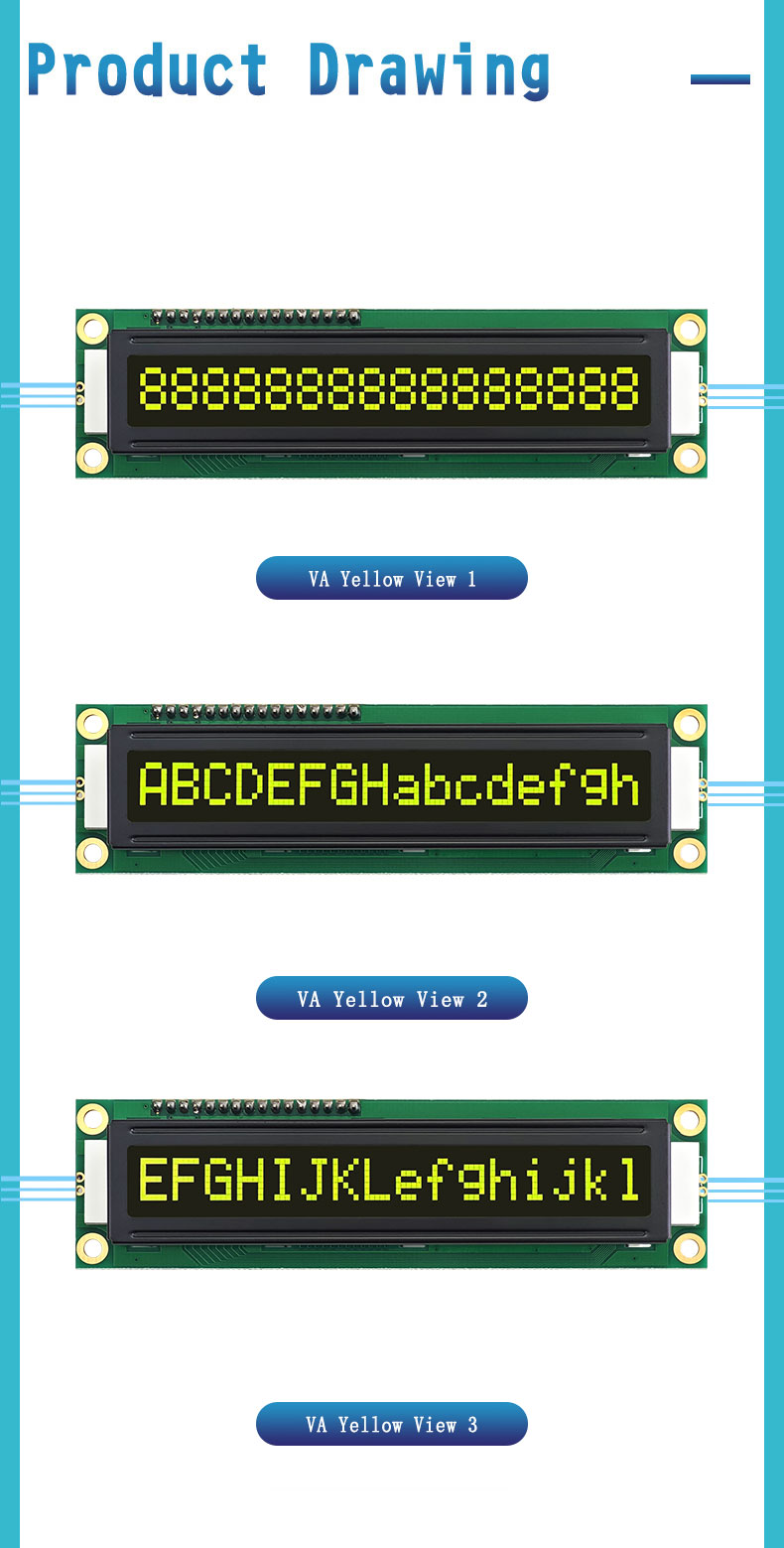

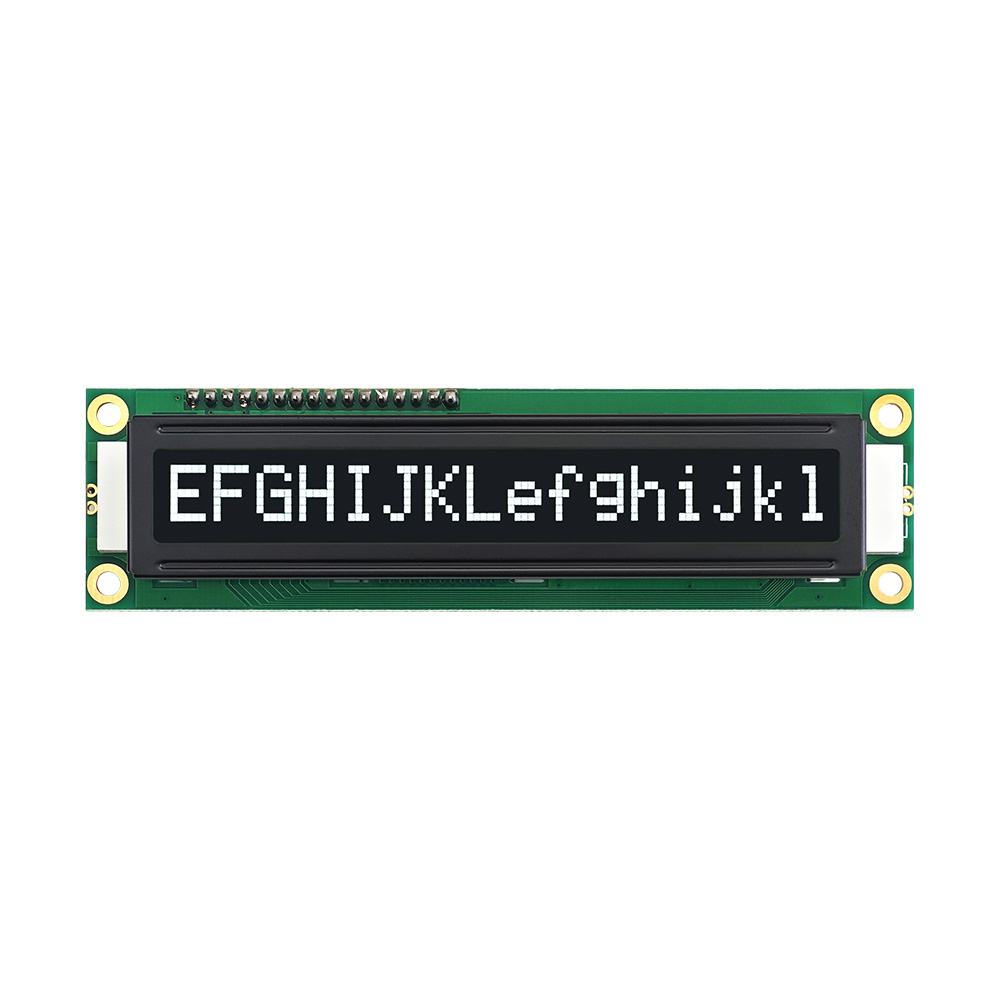

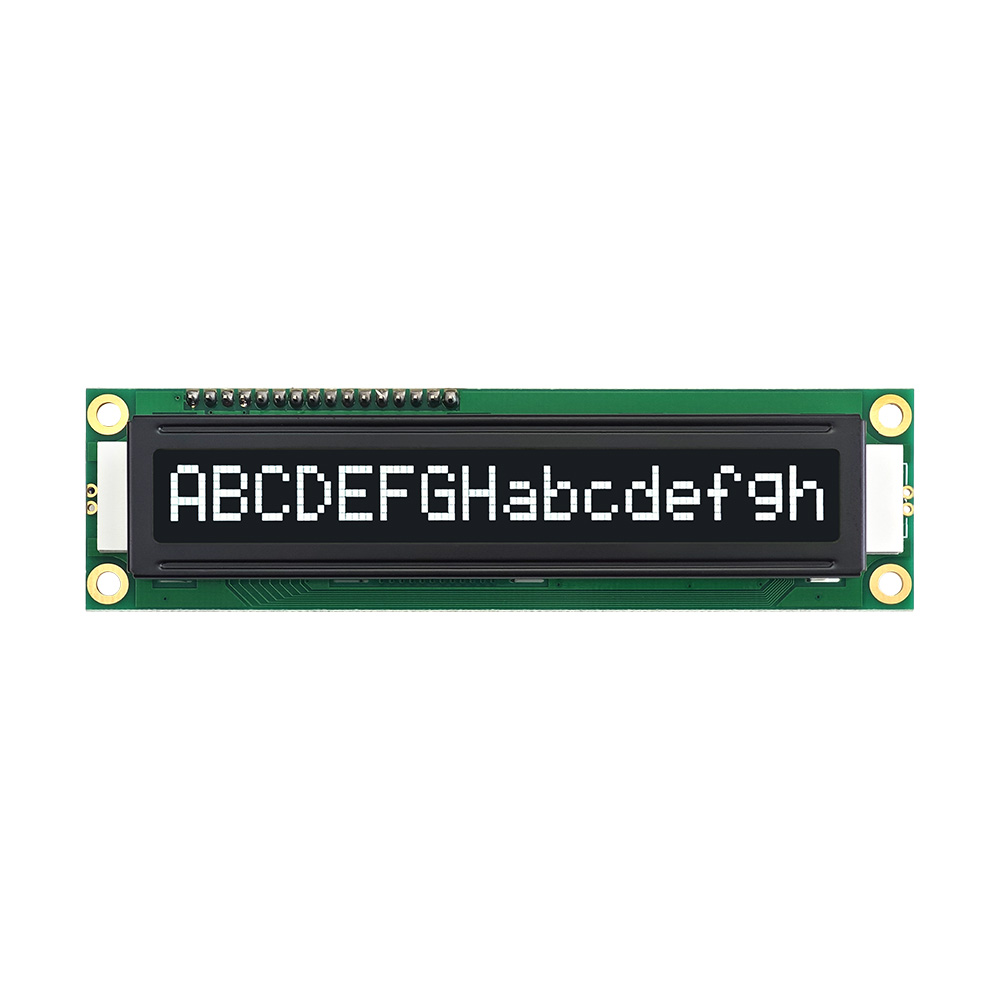

16X1 Dot Matrix LCM SJXD1601A-1 IIC is a single-line character display module built for products that need longer text in one straight row. It presents 16 characters through a dot matrix format, making letters, Nombres, and symbols easy to organize in compact interfaces. The module uses a 122.0×33.0×19.0 mm outline size and a 99.0×13.5 mm viewing area. It supports 5.0V or 3.3V drive voltage, AIP31066/ST7066 drive IC, rétroéclairage LED blanc, DFSTN Negative LCD type, Interface IIC/I2C, et 06:00 angle de vision.
Normes de conception

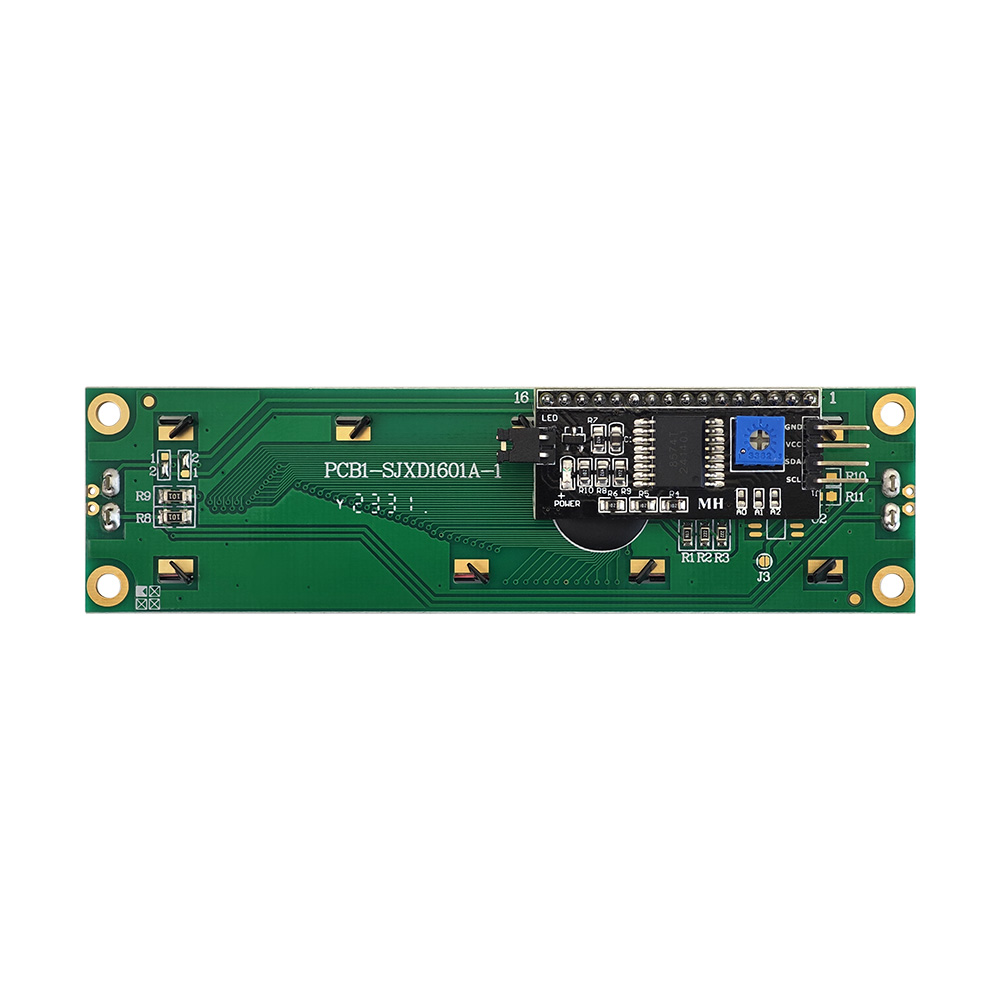

16X1 Dot Matrix LCM is designed for clear single-row information, routage simplifié du signal, and stable embedded operation. The IIC/I2C interface helps reduce connection complexity compared with traditional multi-pin character modules, making it useful for controllers with limited pin resources. DFSTN Negative technology creates strong dark-background contrast, while the white LED backlight improves character visibility. The module supports -20°C to +70°C working temperature and -30°C to +80°C storage temperature. It also offers low power consumption, performance anti-interférence, plusieurs combinaisons de couleurs, technical information, prise en charge du code source, personnalisation, 1–3 jours d'échantillons, and factory-direct cost control.
Applications
16X1 Dot Matrix LCM is suitable for devices that need one continuous line of information rather than multiple short rows. It can display product states, menu names, parameter labels, valeurs numériques, function prompts, warning words, and basic system messages. Les applications typiques incluent les compteurs, panneaux de commande d'équipement, systèmes d'affichage d'informations, contrôleurs embarqués, instruments de test, appareils industriels, appareils électroménagers, électronique grand public, and customized LCD products. Its long single-line layout helps engineers present readable data while keeping the front panel narrow and practical.

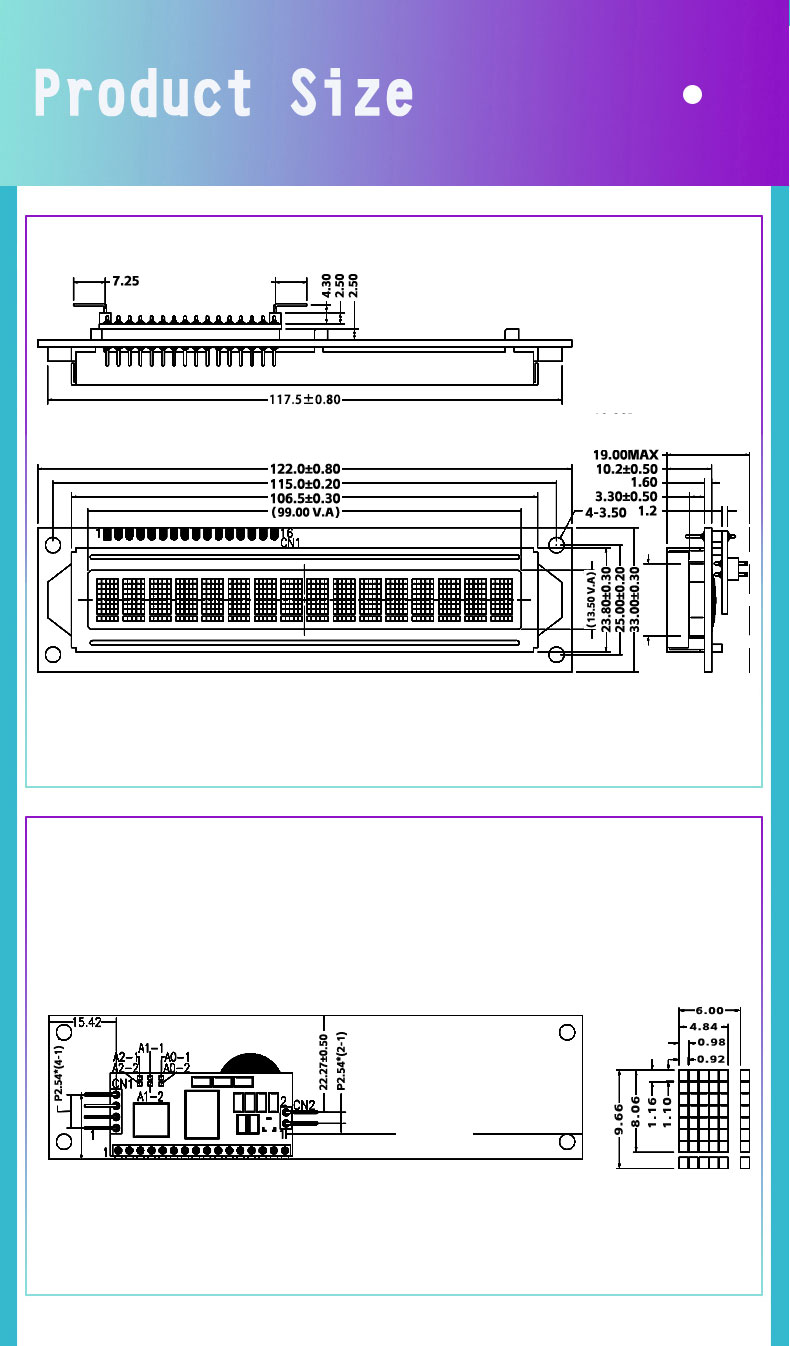

Taille du produit
FAQ
Q: Why is it so cheap?
UN: Because we are a factory producing and selling without intermediaries.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: Comment la rentabilité est-elle assurée?
UN: Le module est conçu avec une production rationalisée et un contrôle des coûts, visant à fournir une solution rentable tout en maintenant une qualité et des performances élevées.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
