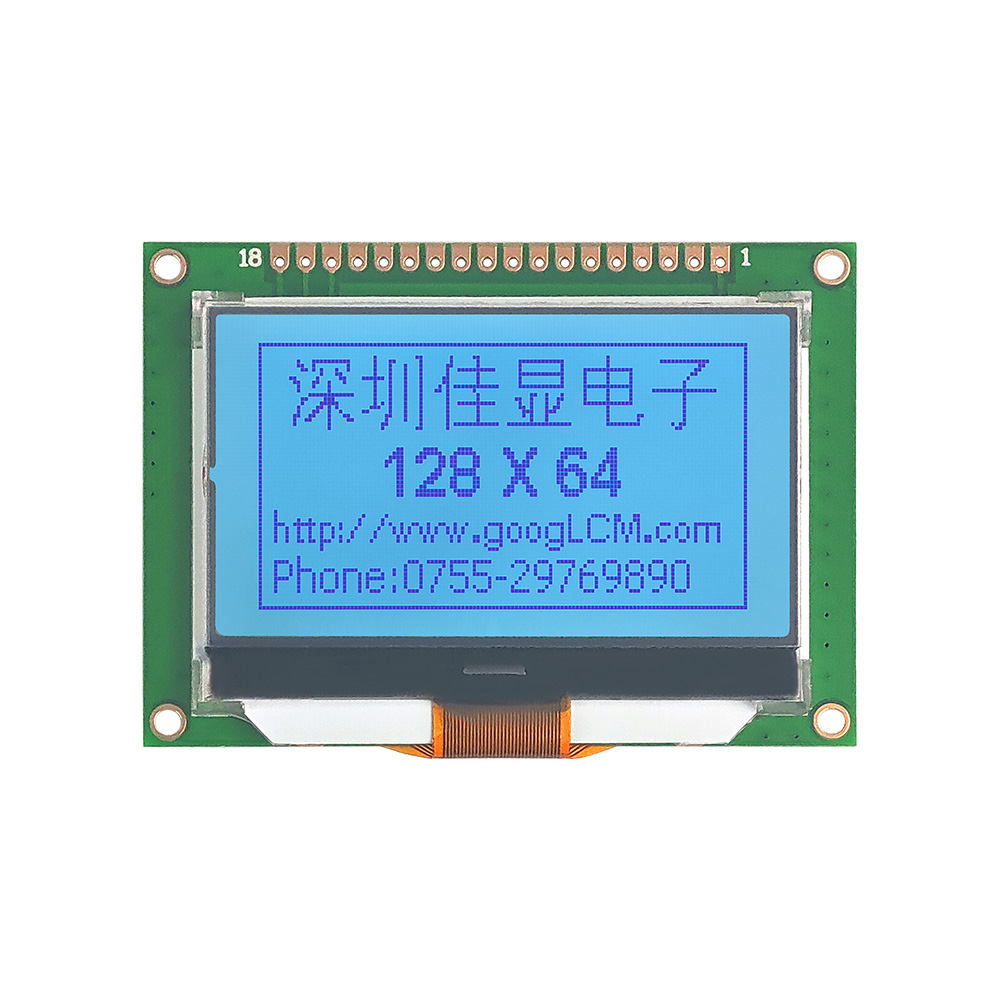

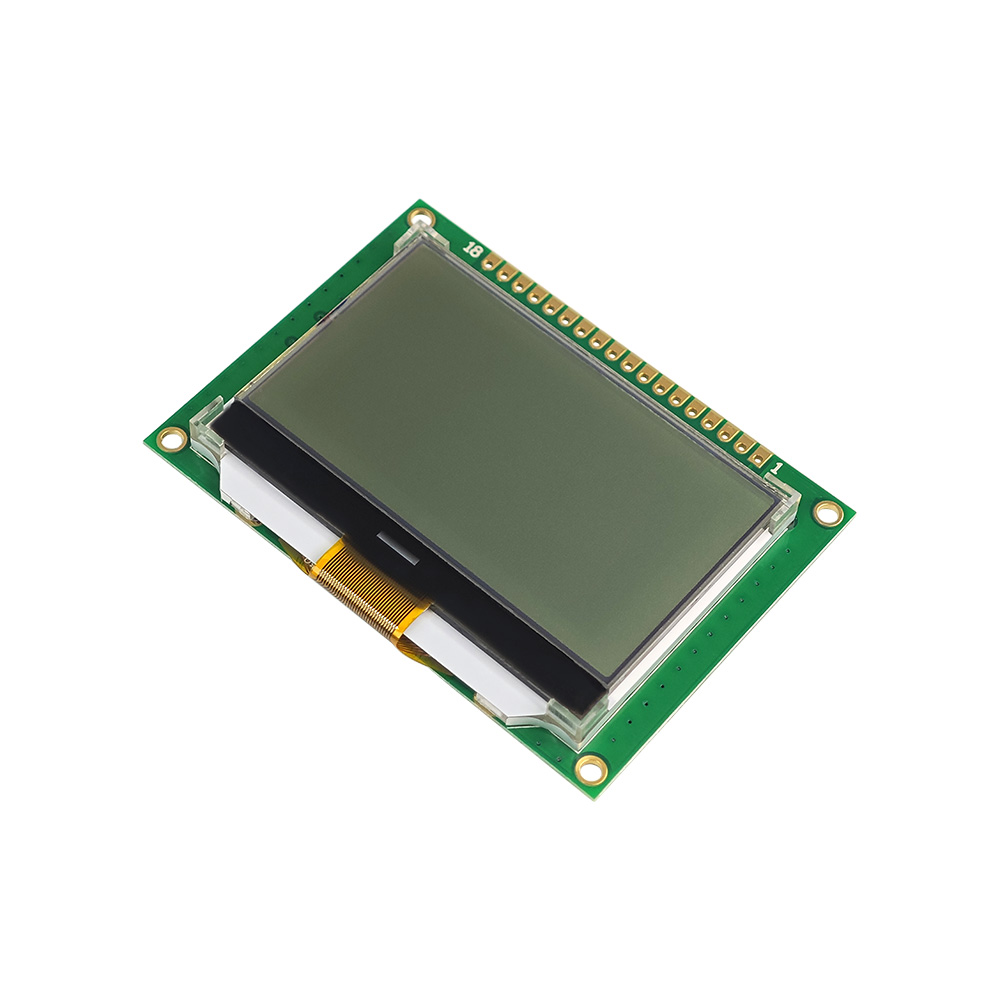

Informations de base
Le SJXD12864-09 12864 COG LCD Display est un module graphique de haute précision conçu pour les systèmes embarqués modernes et les applications industrielles. Utilisation de puces sur verre (DENT) technologie, le circuit intégré pilote est directement monté sur le substrat en verre, ce qui réduit considérablement les composants externes et économise de l'espace sur le PCB. Cette conception intégrée améliore la fiabilité, simplifie la conception des circuits, et garantit des performances stables à long terme. L'écran fournit une sortie alphanumérique et graphique nette, offrant une visibilité et un contraste élevés même dans des conditions d'éclairage variées. Sa faible consommation d'énergie le rend adapté aux appareils fonctionnant sur batterie et économes en énergie.

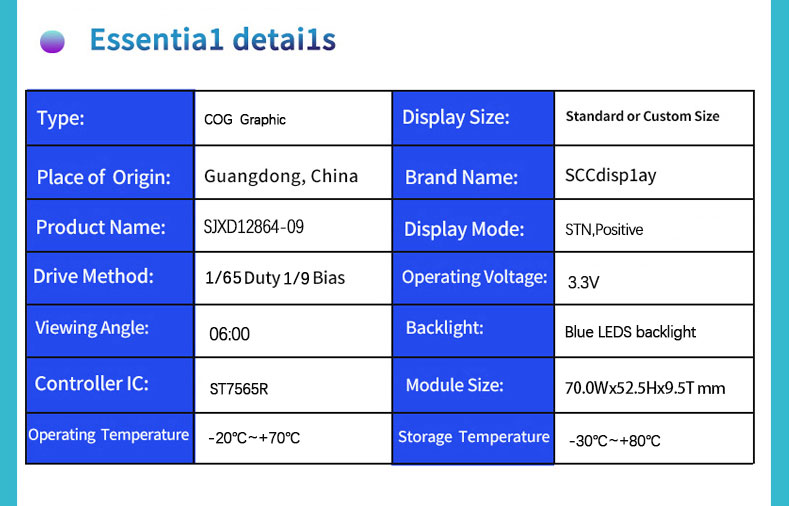

Paramètres:
| Type de caractère | Personnalisé |
| Modèle | SJXD12864-09-LCM STN |
| Taille du modèle | 70×52,5×9,5 mm |
| Taille VA | 54×31mm |
|
Polariseur
|
Transflectif/Positif |
|
Mode d'affichage
|
STN |
|
Méthode de conduite
|
1/64D;1/9B
|
|
Température de travail
|
-20°C~+70°C
|
| Température de stockage |
-30°C~+80°C
|
|
Tension de fonctionnement
|
+3.3V |

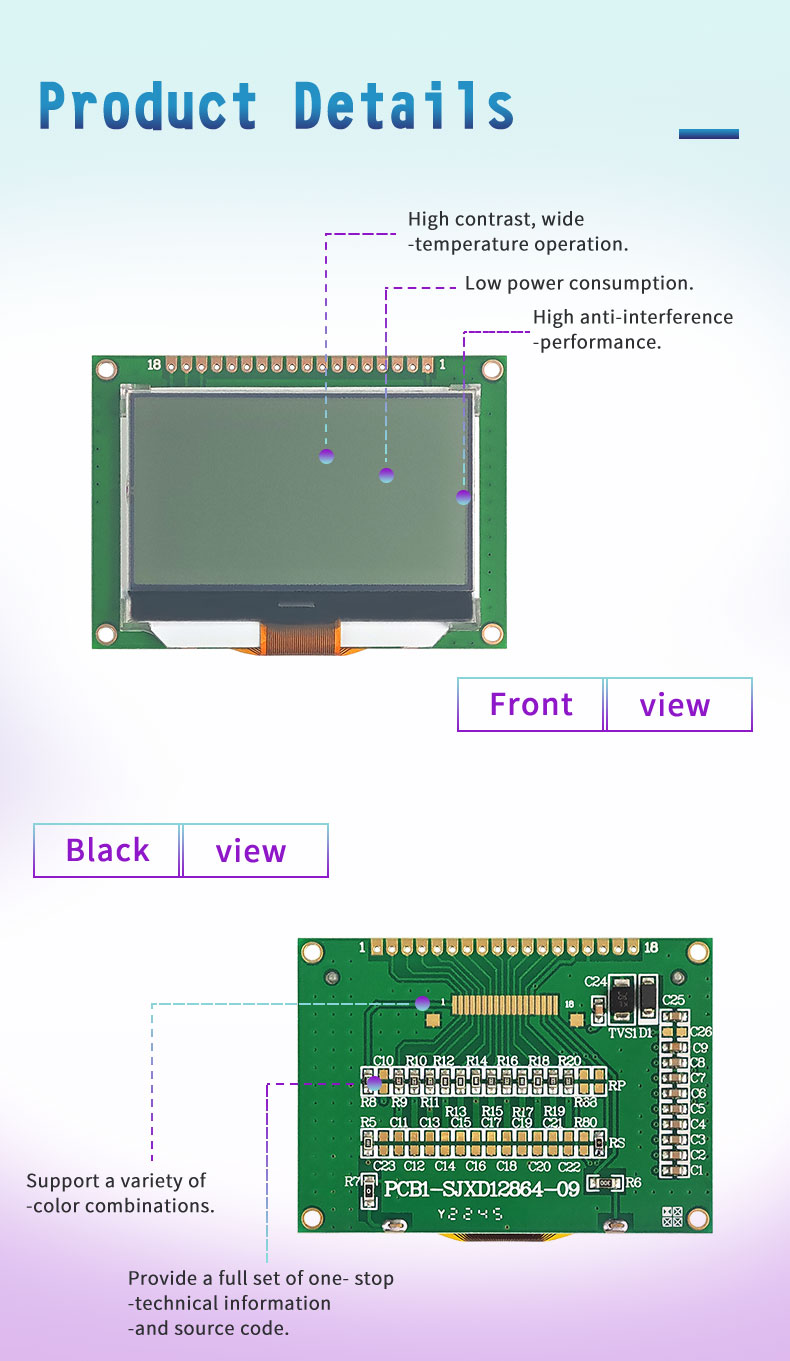

Fonctionnalité
- Contraste élevé, fonctionnement à large température
- Faible consommation d'énergie, haute performance anti-interférence
- Prise en charge de plusieurs combinaisons de couleurs
- Fournir un ensemble complet d’informations techniques et de code source à guichet unique
- Prend en charge la personnalisation
- Prise en charge 1-3 échantillons de jour
- Haute qualité et économique
Spécifications clés
Le SJXD12864-09 présente une résolution matricielle de 128 × 64 points, permettant une représentation détaillée du texte, icônes, et graphiques personnalisés. La structure COG élimine le besoin de pilotes externes volumineux tout en conservant l'intégrité du signal et des performances constantes.. Fonctionnement à basse tension, le module consomme un minimum d'énergie sans compromettre la clarté de l'affichage. Il prend en charge des temps de réponse rapides, taux de rafraîchissement stables, et des angles de vision larges, assurant une excellente lisibilité. La construction est durable, capable de résister à une utilisation continue et au stress environnemental, ce qui le rend adapté aux applications industrielles et grand public.
Caractéristiques de conception
Ce 12864 L'écran LCD COG est conçu pour une intégration facile et une efficacité élevée. L'architecture puce sur verre réduit la complexité de l'assemblage et le coût global du système. Les ingénieurs peuvent mettre en œuvre un contrôle précis des pixels, activer les icônes personnalisées, graphiques, et mises en page de texte. Le module est compatible avec divers microcontrôleurs et plates-formes embarquées, offrant une flexibilité pour les projets OEM et ODM. Ses dimensions compactes permettent une utilisation dans des appareils avec un espace limité tout en offrant des performances stables et fiables.
Applications
Le SJXD12864-09 est idéal pour les panneaux de commande industriels, équipement médical, tableaux de bord automobiles, instruments portatifs, appareils intelligents pour la maison, et outils de mesure. It excels in applications requiring detailed graphical interfaces, numerical displays, and embedded system visualization. The display is frequently used in custom electronic devices and interactive control systems, where clarity, fiabilité, and compactness are critical.

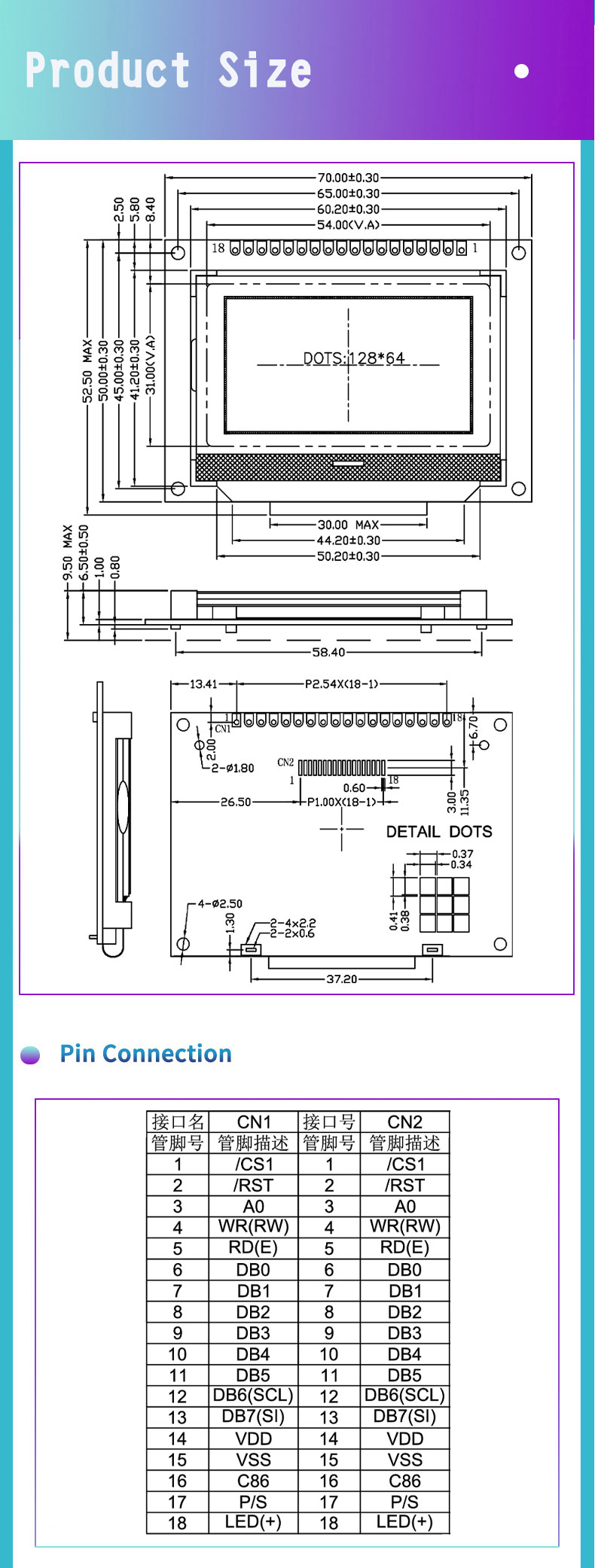

Taille du produit
FAQ
Q: Fournissez-vous des échantillons?
UN: Oui, les échantillons sont généralement disponibles dans 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: Comment personnaliser ce module d'affichage LCD?
UN: Le module peut être personnalisé selon les exigences du client, y compris le contenu d'affichage des caractères, couleur du rétroéclairage, conception de coque, et d'autres paramètres, pour répondre aux besoins spécifiques des applications.
Q: À quelles applications ce module est-il adapté?
UN: Ce module convient aux applications nécessitant l'affichage de gros caractères et de chiffres, comme les compteurs, panneaux de commande d'équipement, et systèmes d'affichage d'informations.
Q: Quelle est la qualité de ce module?
UN: Ce module est fabriqué à partir de panneaux LCD et de composants électroniques de haute qualité, conçu pour être stable et fiable, garantissant un fonctionnement stable à long terme et des performances d'affichage de haute qualité.
Q: Comment la rentabilité est-elle assurée?
UN: Le module est conçu avec une production rationalisée et un contrôle des coûts, visant à fournir une solution rentable tout en maintenant une qualité et des performances élevées.
Si vous souhaitez en savoir plus ou personnaliser l'écran d'affichage LCD dont vous avez besoin, n'hésitez pas à Contactez-nous.
