Grundlegende Informationen

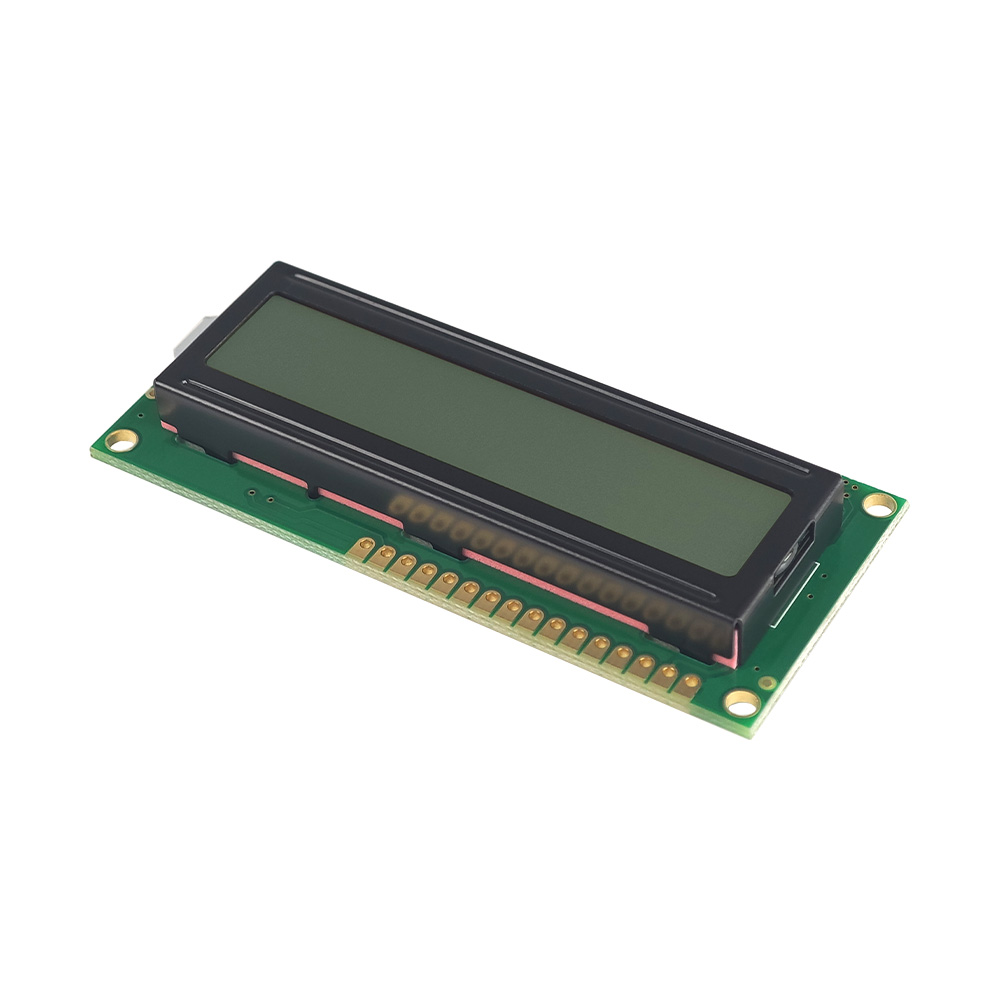

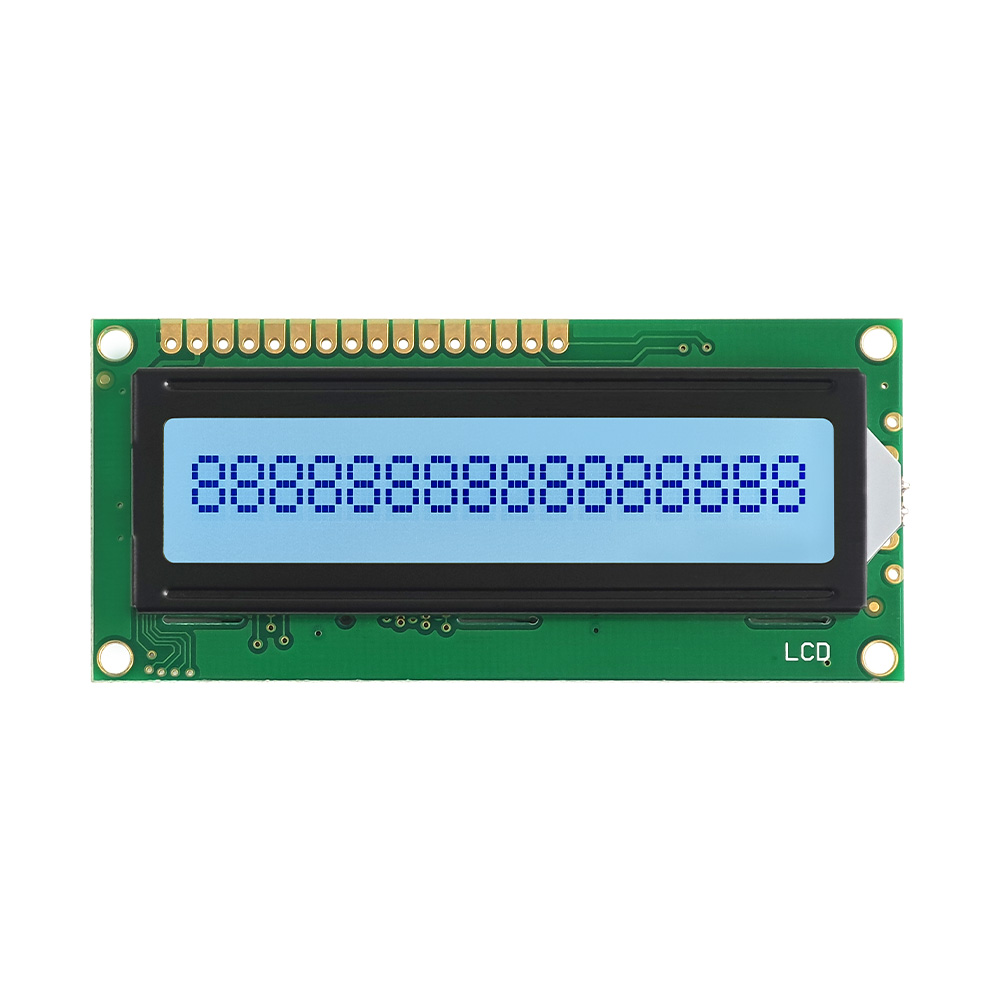

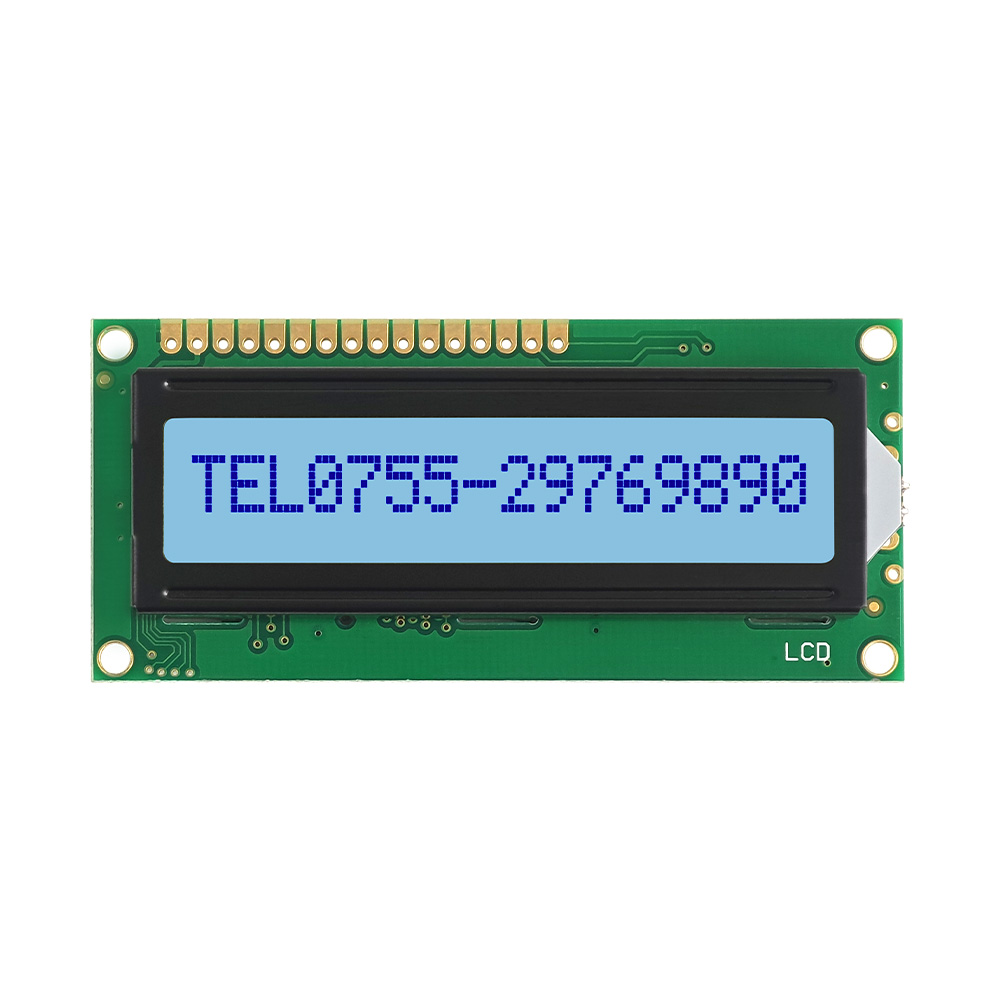

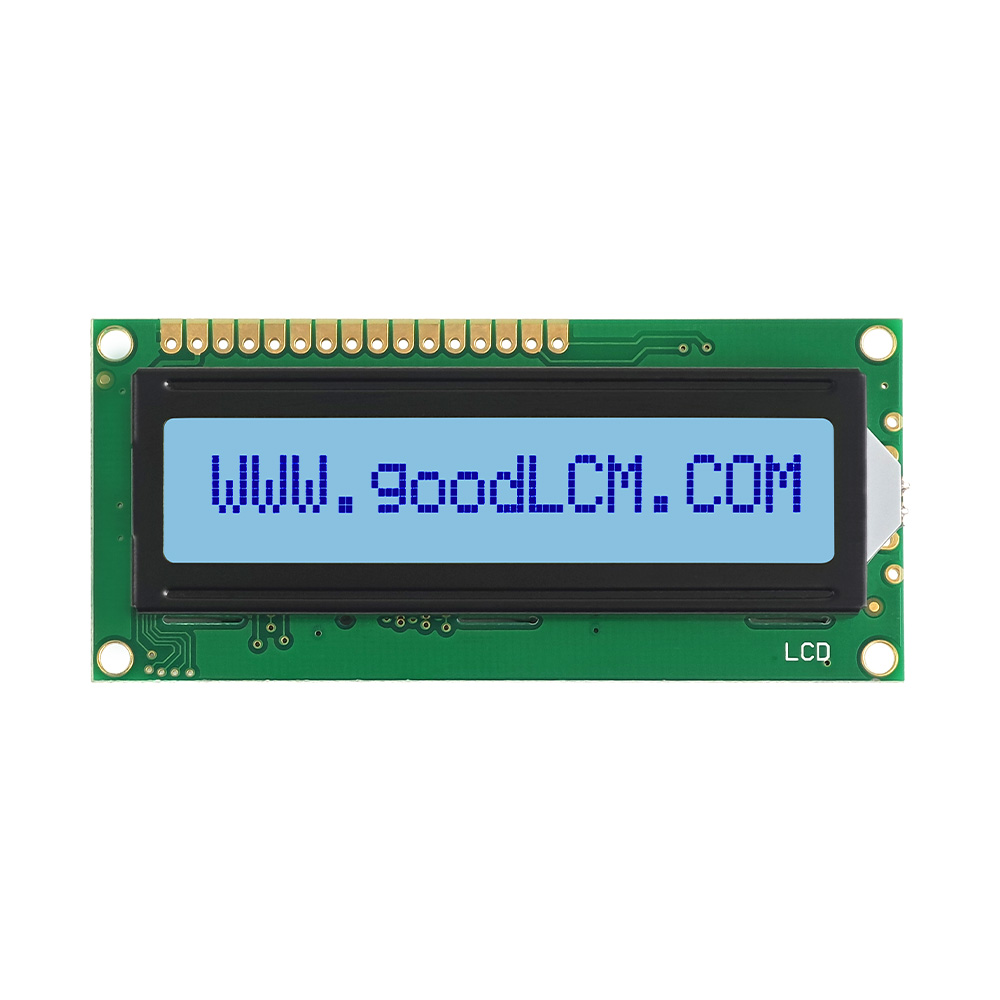

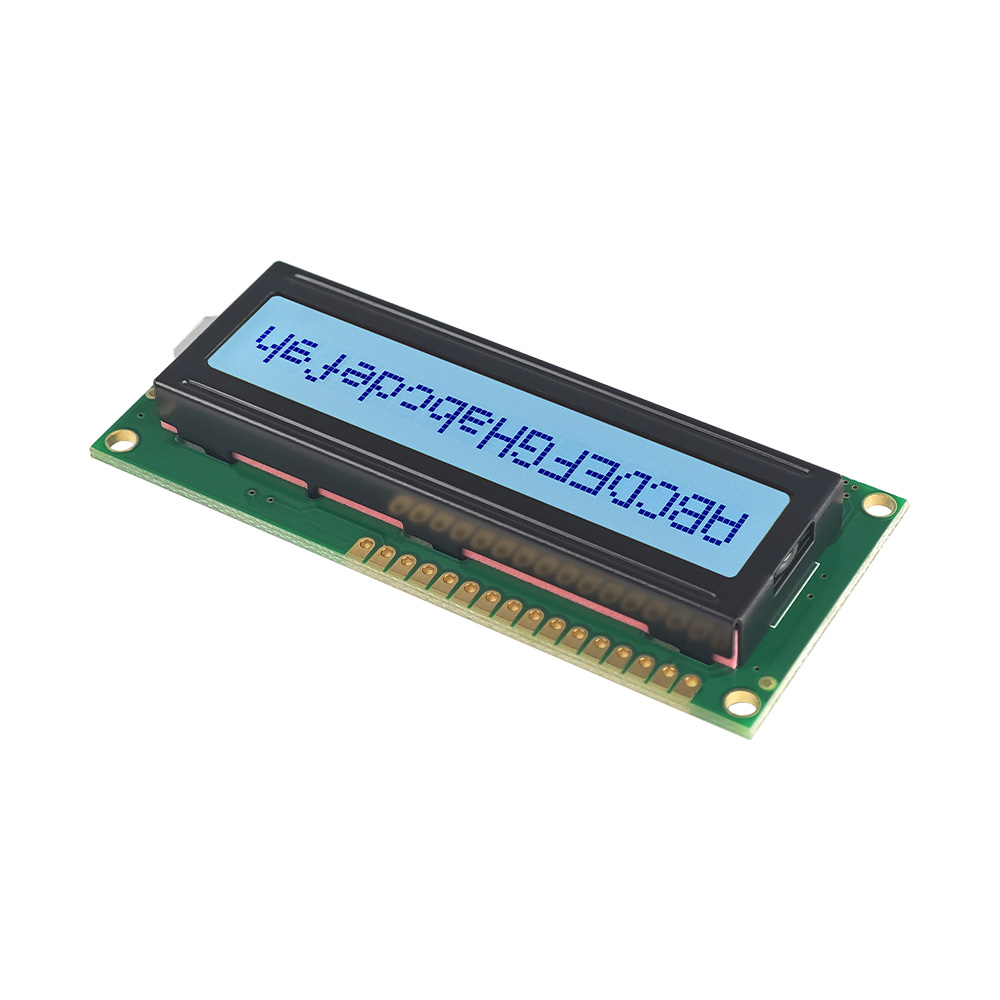

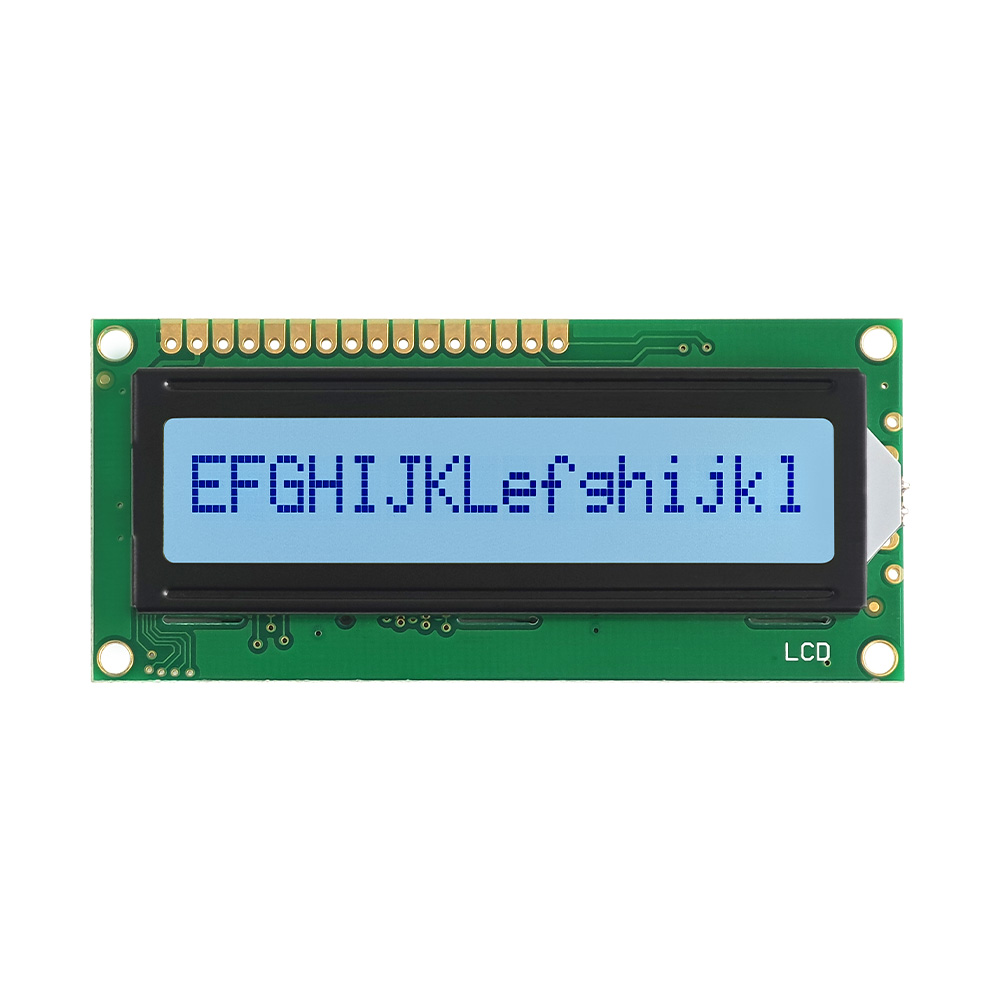

Splan-LCD 1601 is a 16×1 character LCD module for compact equipment that needs short, clear text output. The JXD1601A model provides an 80.0×36.0×12.0mm outline, 64.5×14,0 mm Sichtbereich, 3.3Unterstützung für V/5V-Laufwerke, ST7066/AIP31066-Controller-Optionen, weiße LED-Hintergrundbeleuchtung, STN positiver Anzeigemodus, und 16PIN parallele Schnittstelle. Es kann Werte anzeigen, Etiketten, Symbole, Zähler, Warnungen, and operating status in meters, Bedienfelder, Geräte, medizinische Geräte, Prüfinstrumente, DIY-Bretter, und eingebettete Systeme.
Parameter:
| Zeichentyp | 16X1 |
| Modell | JXD1601A |
| Modellgröße | 80.0×36,0×12,0 MM |
| VA-Größe | 64.5×14,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
STN positiv
|
|

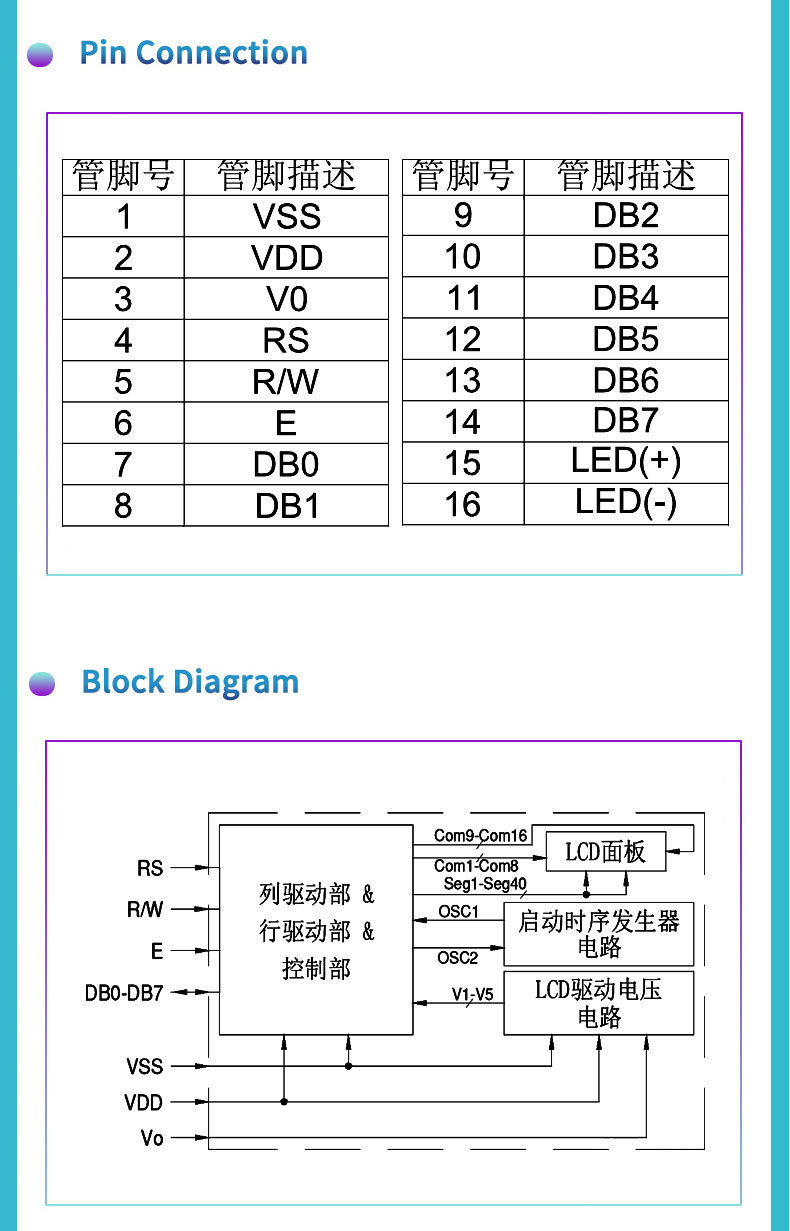

Schnittstelle
|
16PIN-Parallelport
|
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |

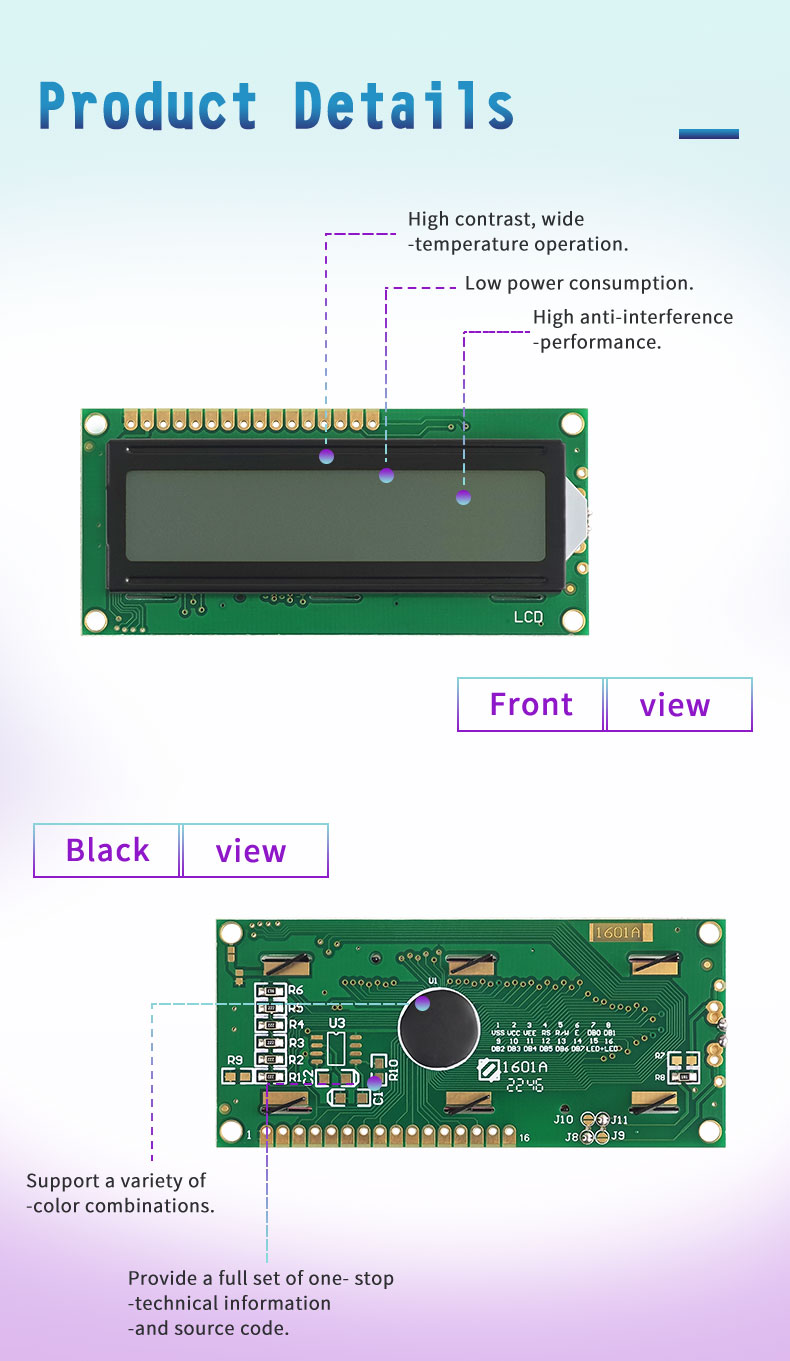

Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
Splan-LCD 1601 is a 16×1 single-line character LCD module for compact products that need clear text, Zahlen, und Symbole. The JXD1601A model uses an 80.0×36.0×12.0mm outline size and a 64.5×14.0mm viewing area, providing a practical display window for short messages and large character output. Es unterstützt eine Antriebsspannung von 3,3 V/5,0 V, ST7066/AIP31066 Controller-IC-Optionen, weiße LED-Hintergrundbeleuchtung, STN positiver LCD-Typ, and 16PIN parallel port connection. The module works from -20°C to +70°C and stores from -30°C to +80°C.
Designstandards
Splan-LCD 1601 is designed for simple circuit connection, stable readability, and dependable performance in embedded equipment. The 16PIN parallel interface allows direct control from microcontrollers, while the STN positive display mode helps maintain clear contrast for panel-mounted use. Its white LED backlight improves visibility in indoor devices and control terminals. Das Modul unterstützt auch den Betrieb bei weiten Temperaturbereichen, geringer Stromverbrauch, hohe Anti-Interferenz-Leistung, mehrere Farbkombinationen, complete technical documentation, Quellcode-Unterstützung, 1-3 day sample availability, customization options, and fast batch delivery for production projects.
Anwendungen
Splan-LCD 1601 is suitable for applications where a single display row is enough for essential information. It can show large font characters, meter readings, Menübeschriftungen, Gerätezustände, warning codes, counter data, and basic operating prompts. Common uses include meters, Gerätesteuertafeln, Informationsanzeigesysteme, Haushaltsgeräte, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, Prüfinstrumente, DIY-Bretter, and embedded development projects. Its compact body, stable backlit display, and cost-effective structure make it practical for both prototype evaluation and mass production.

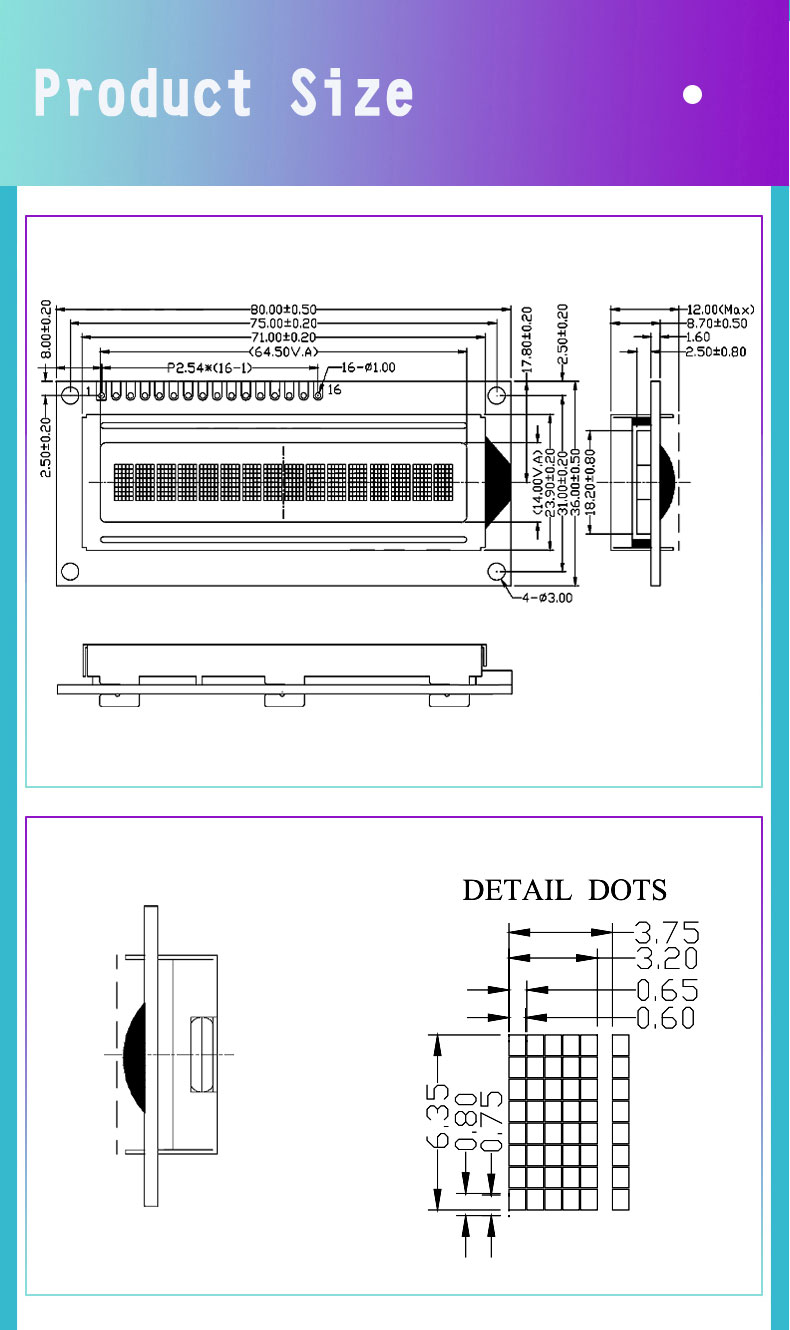

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
