Grundlegende Informationen

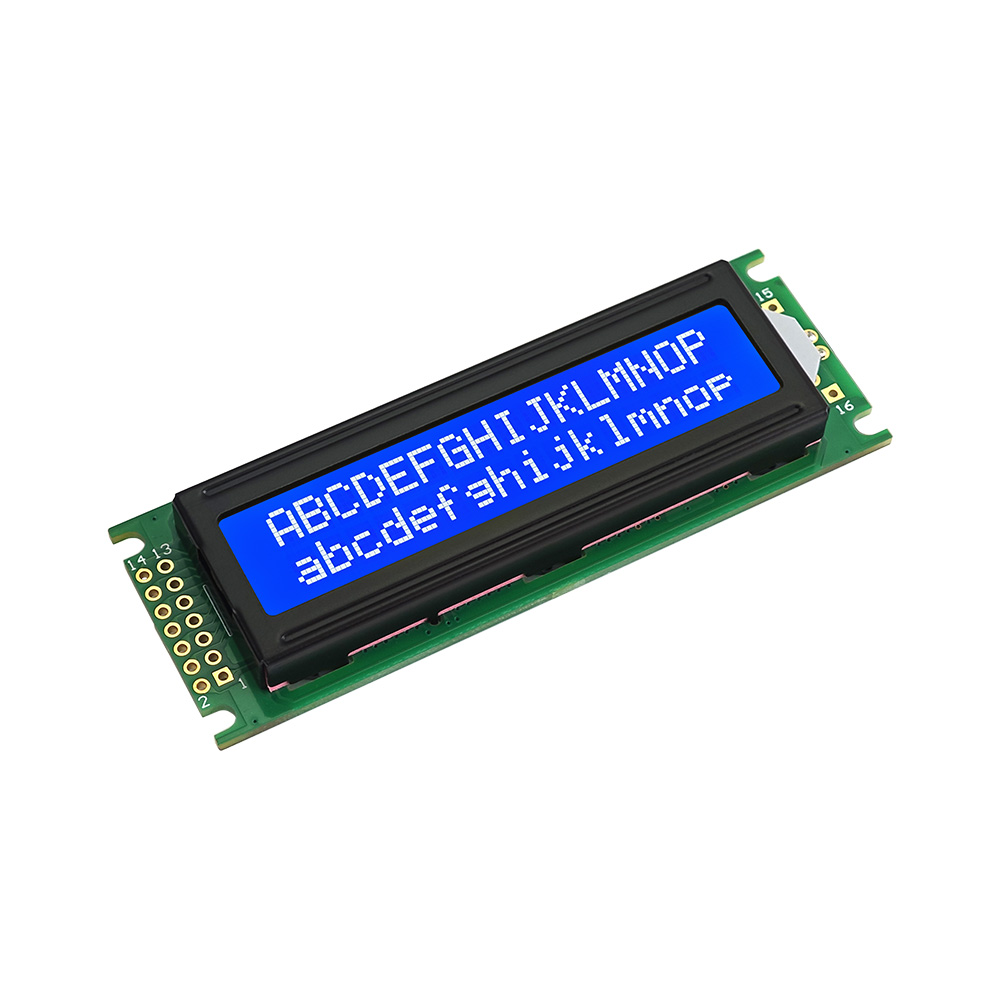

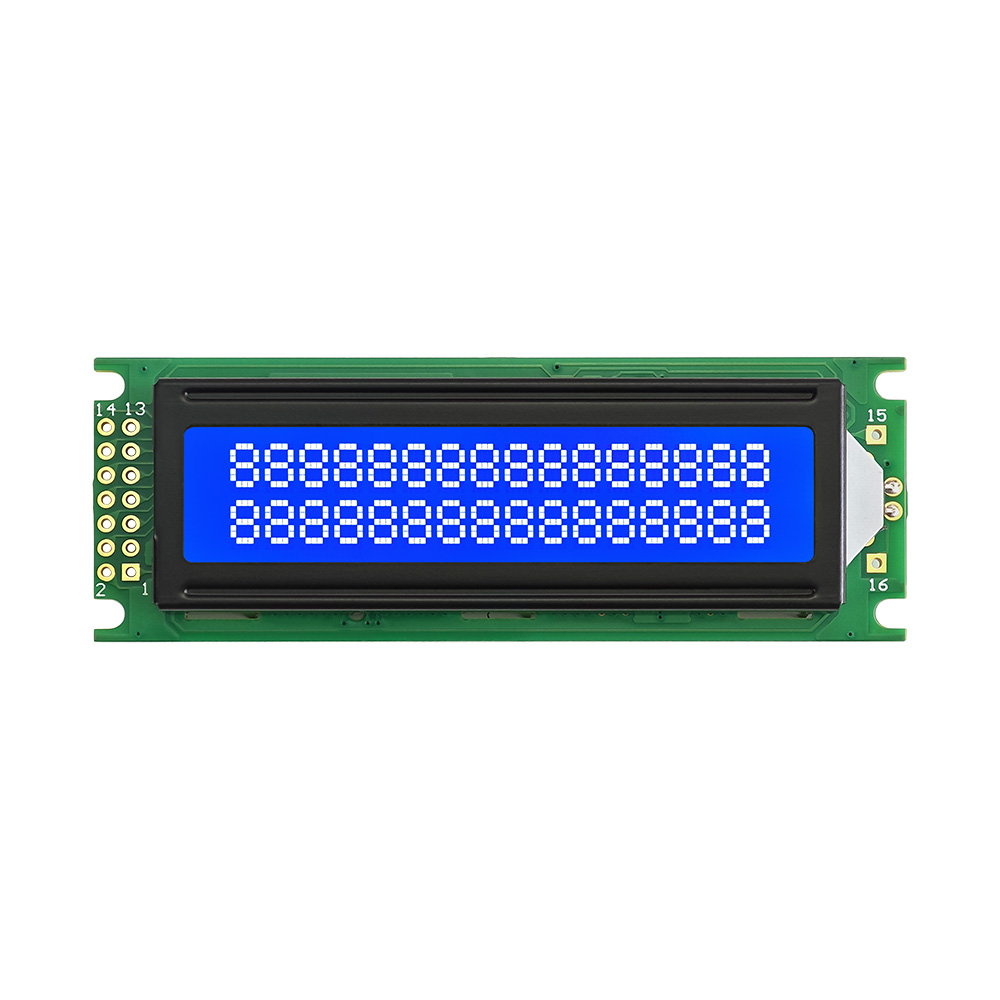

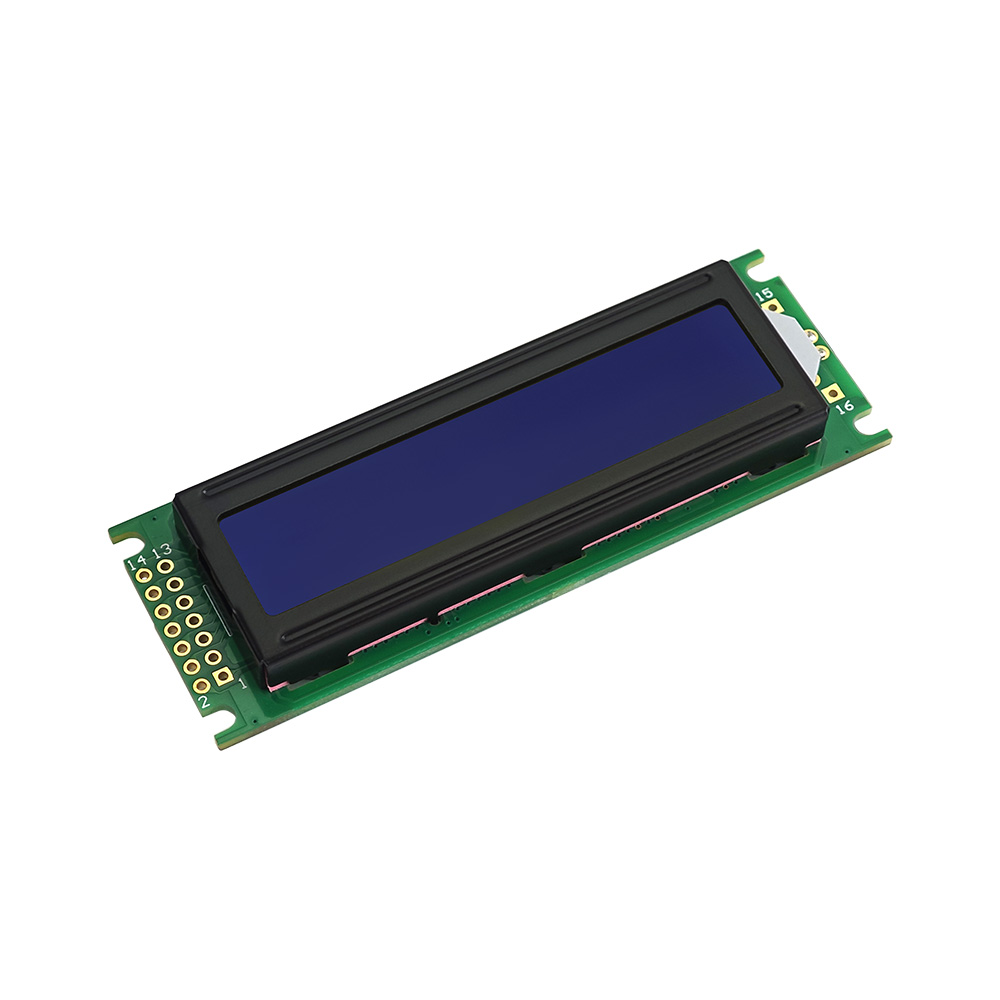

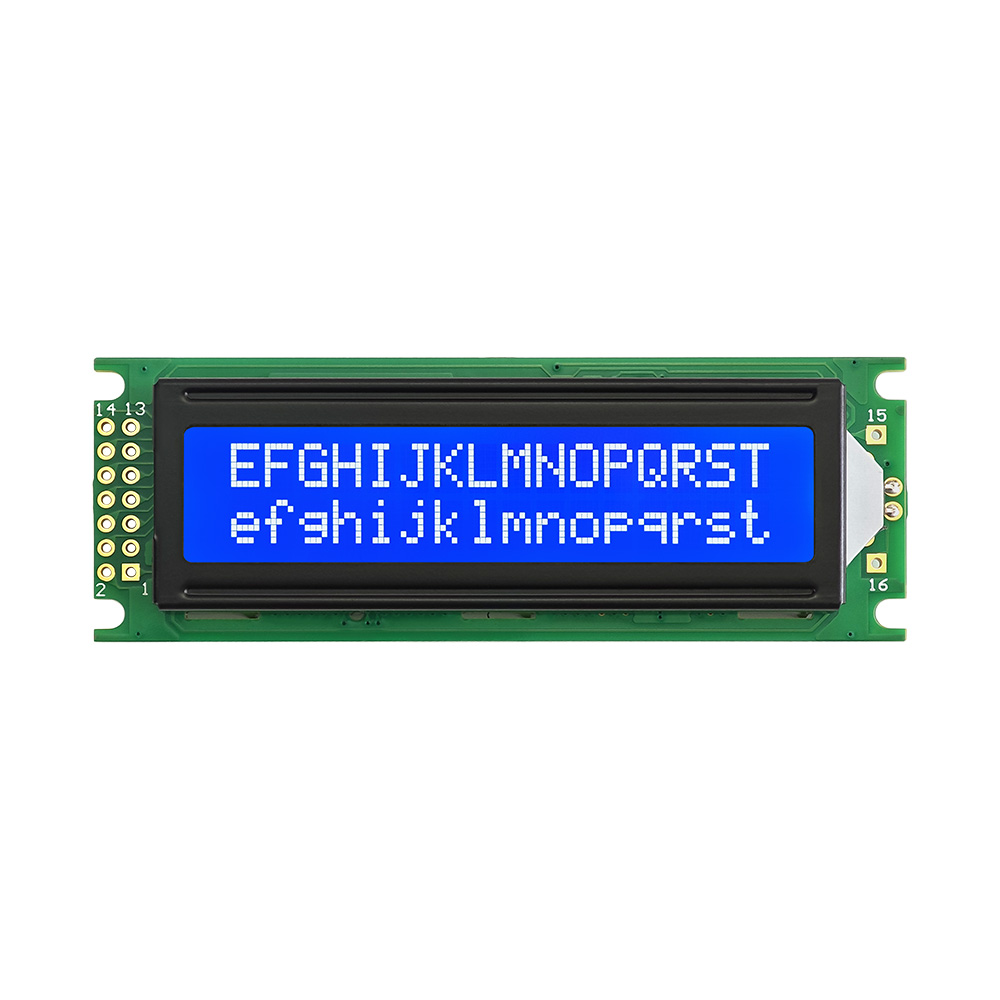

Monochrome LCD Character is a compact 16x2 display module designed for clear and stable text output in embedded electronic systems. It features an STN negative LCD mode, weiße LED-Hintergrundbeleuchtung, 16PIN-Schnittstelle, and 3.3V or 5.0V operation. The high-contrast screen improves readability in different lighting environments. It is widely used in industrial instruments, Bedienfelder, Haushaltsgeräte, medizinische Geräte, Automatisierungssysteme, and DIY electronic projects for reliable real-time information display.
Parameter:
| Zeichentyp | 16X2 |
| Modell | SJXD1602B |
| Modellgröße | 85.0×30,0×12,0 MM |
| VA-Größe | 64.5×14,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
STN negativ
|
|
Schnittstelle
|
16STIFT |
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |
Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
Monochrome LCD Character is a 16x2 character display module designed for stable monochrome text output in embedded electronic systems. The SJXD1602B model adopts an STN negative LCD structure, delivering high contrast dark-background visibility for improved readability in various lighting conditions. It features a compact 84.0×44.0×14.0 mm module size, 64.5×14,0 mm Sichtbereich, 3.3V/5.0V operating voltage, ST7066/AIP31066 compatible driver IC, und 16PIN parallele Schnittstelle. The white LED backlight ensures consistent illumination, while the module maintains reliable performance across a wide industrial temperature range.
Designstandards
Monochrome LCD Character is engineered according to industrial display manufacturing standards, focusing on stability, Haltbarkeit, und langfristige Betriebssicherheit. The 16PIN interface ensures compatibility with standard character LCD systems, allowing easy integration into embedded hardware designs. The STN negative display mode enhances contrast and improves readability in low-light environments. The module is optimized for low power consumption, Anti-Interferenz-Leistung, and stable signal transmission. It also supports RoHS-compliant materials, consistent batch production quality, and flexible customization options for different electronic applications.
Anwendungen
Monochrome LCD Character is widely used in electronic devices requiring simple and reliable text display without graphical complexity. It is suitable for industrial instruments, Bedienfelder, intelligente Zähler, Haushaltsgeräte, medizinische Geräte, Automatisierungssysteme, und Unterhaltungselektronik. The module can display system status, numerische Werte, Warnungen, Menüs, and real-time operational data. Its compact structure, stable 16x2 format, and high-contrast STN negative display make it ideal for front-panel interfaces, eingebettete Controller, prototype development, and cost-sensitive electronic applications requiring long-term stable performance.
Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
