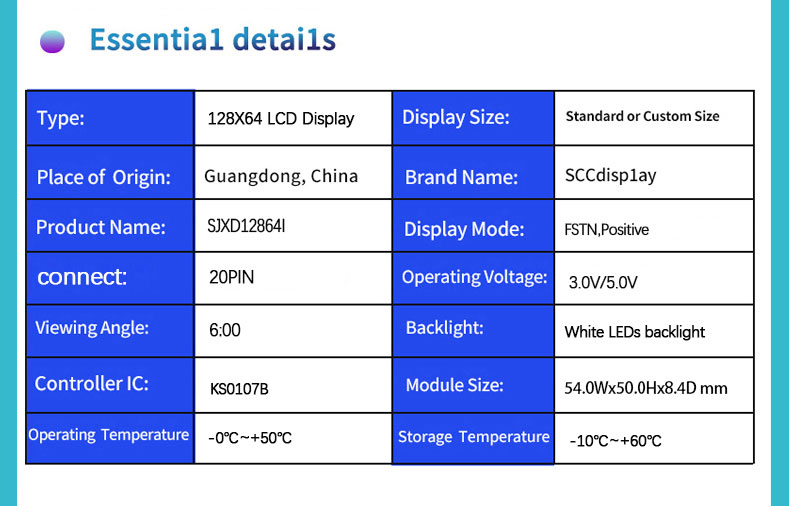

Grundlegende Informationen
Parameter:
| Zeichentyp | 128X64 |
| Modell | SJXD12864I |
| Modellgröße | 54.0×50.0×8.4 MM |
| VA-Größe | 44.5×30.0 MM |
|
Antriebsspannung
|
3.0V/5,0 V
|
|
Antriebs-IC
|
KS0107B
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
FSTN positiv
|
|

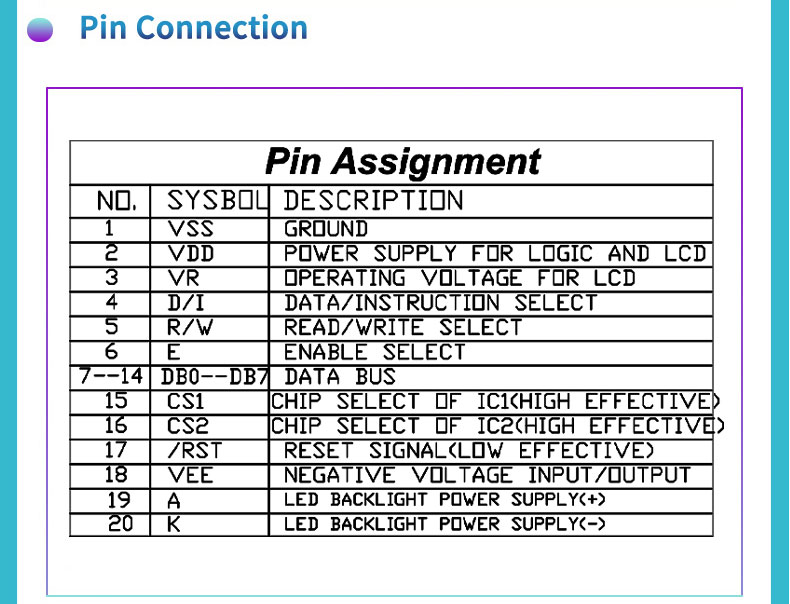

Schnittstelle
|
20STIFT |
| Arbeitstemperatur |
-0°C - +50°C
|
|
Lagertemperatur
|
-10°C - +60°C |
Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
This module features a 128×64 dot matrix structure, providing structured display of multi-line information and graphical elements. The FSTN positive display technology improves contrast performance and ensures better visibility under a wide range of lighting conditions. Es ist auf geringen Stromverbrauch optimiert, making it suitable for battery-powered devices and continuously operating embedded systems. Das Display unterstützt Standard-Controller-Schnittstellen, allowing seamless integration with microcontrollers and industrial processing platforms. Stable driving circuitry ensures consistent refresh behavior and reduces flickering during dynamic content updates. Der Betrachtungswinkel ist darauf ausgelegt, die Lesbarkeit in mehrere Richtungen zu gewährleisten, Verbesserung der Benutzerfreundlichkeit sowohl bei Handheld- als auch bei Festpanel-Installationen. Its resolution supports efficient arrangement of system data, Statusanzeigen, und einfache grafische Oberflächen.
Designstandards
LCD 12864 Graphics modules are manufactured under strict industrial-grade quality and reliability standards. The structure incorporates reinforced glass substrates combined with precision-aligned liquid crystal layers to ensure long-term optical stability. Anti-electromagnetic interference design helps maintain signal integrity in electrically noisy environments such as industrial automation systems and manufacturing equipment. Die thermische Stabilitätstechnik gewährleistet einen zuverlässigen Betrieb über einen weiten Temperaturbereich ohne Verschlechterung des Kontrasts oder der Reaktionsgeschwindigkeit. The FSTN technology further enhances display consistency and improves performance in challenging environments. The design emphasizes durability and long lifecycle operation, making it suitable for continuous-use embedded applications. Konsistente Herstellungsprozesse gewährleisten eine einheitliche Qualität und stabile Leistung über alle Produktionschargen hinweg.
Anwendungen
Dieses Anzeigemodul wird häufig in industriellen Automatisierungssystemen verwendet, Messgeräte, Kommunikationsgeräte, and embedded monitoring equipment. It is particularly effective in compact control panels, Diagnosewerkzeuge, and testing devices requiring stable graphical output. Engineers also integrate it into educational electronics, Handanalysatoren, and custom embedded solutions. LCD 12864 Graphics provides a balanced combination of clarity, Stabilität, und Effizienz, making it a dependable choice for modern electronic system development.

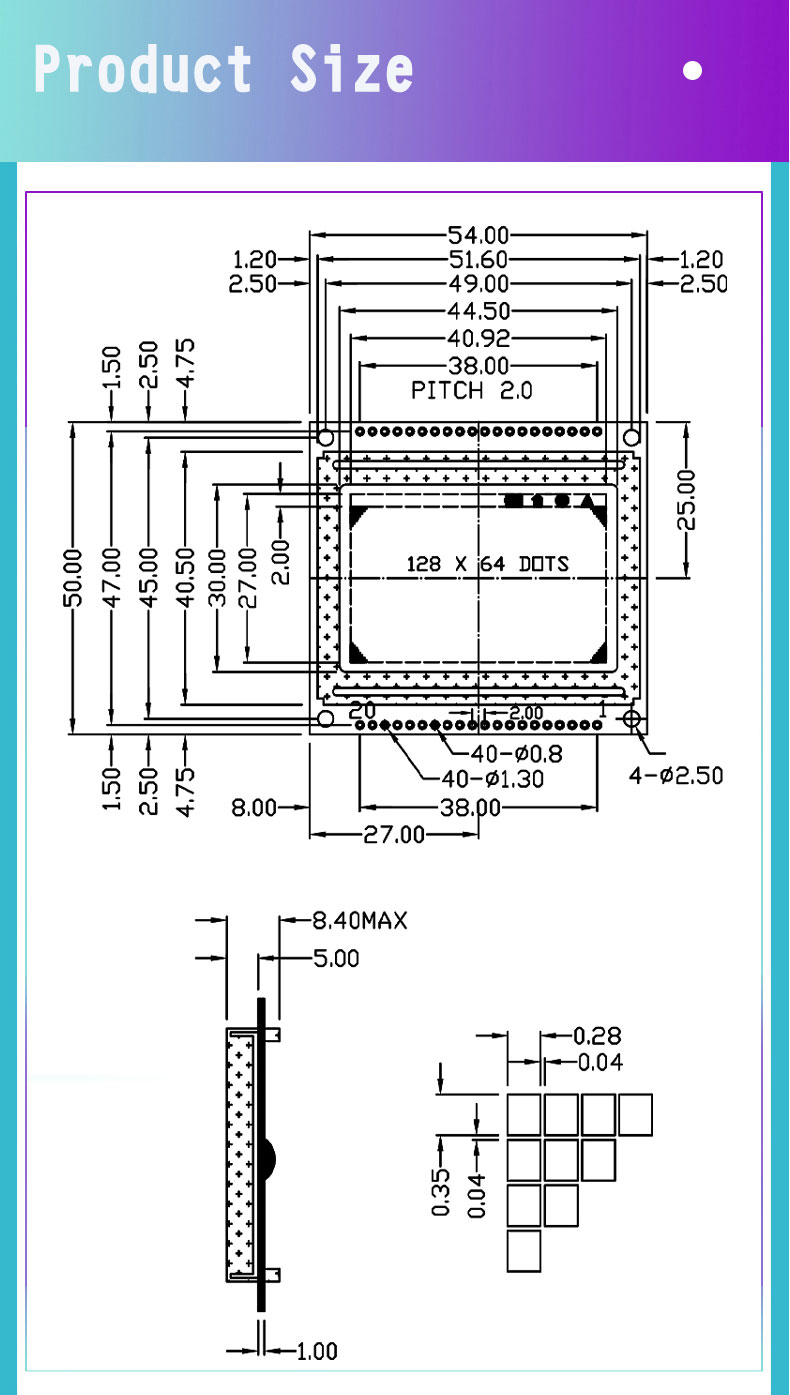

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
