Grundlegende Informationen

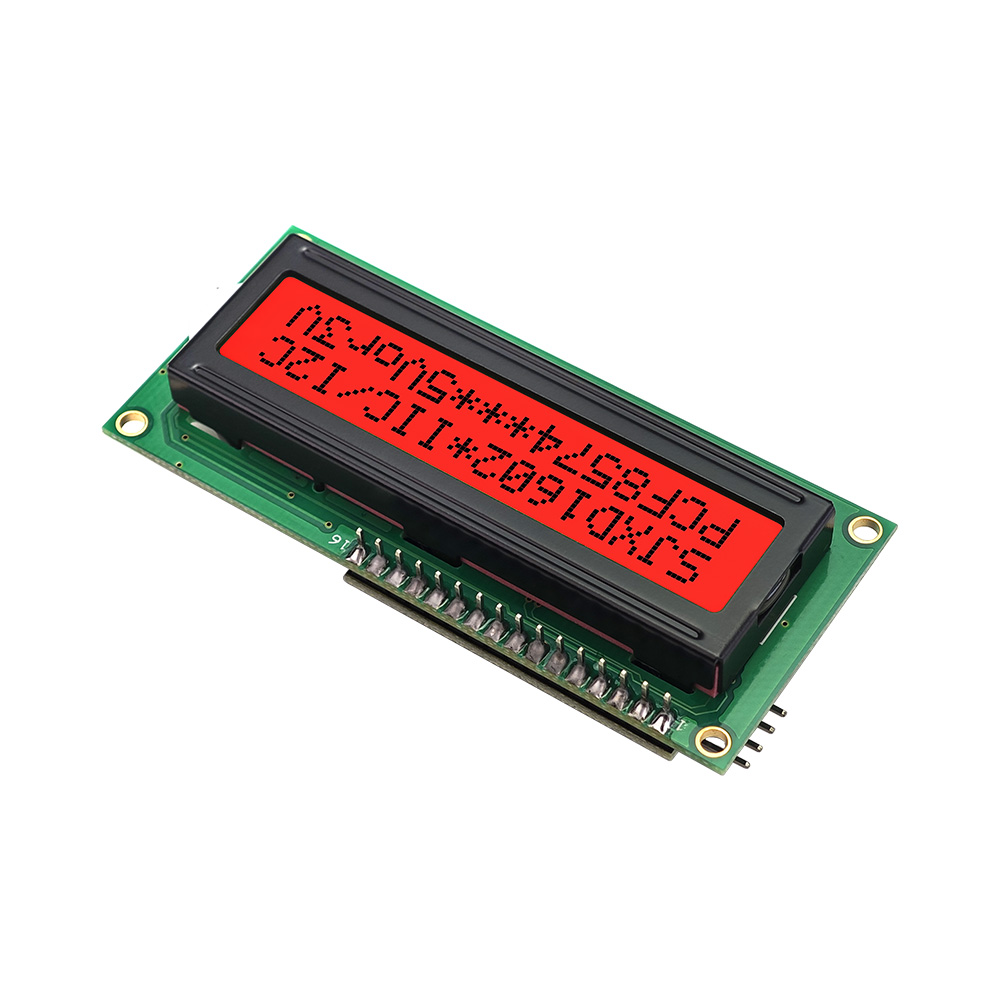

IIC 1602 LCD JXD1602A-IIC is a 16×2 character module for compact text output in embedded products. Es zeigt Werte an, Symbole, settings, Alarm, and device status across two lines while using the IIC interface to reduce wiring and save controller pins. The module features FSTN positive technology, LED backlight support, ST7066/AIP31066 compatible control, and 3.3V/5.0V drive voltage. It suits Arduino projects, intelligente Zähler, Instrumente, Zugriffsgeräte, Geräte, medizinische Elektronik, and control boards.
Parameter:
| Zeichentyp | 16X2 |
| Modell | JXD1602A |
| Modellgröße | 80.0×36,0×17,5 MM |
| VA-Größe | 64.5×14,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Rote LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
FSTN positiv
|
|
Schnittstelle
|
IIC/I2C |
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |
Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
IIC 1602 LCD JXD1602A-IIC is a two-line character display module built for compact text output in embedded devices. It offers a 16×2 character format for values, Symbole, Symbole, setting names, Warnungen, und Statusinformationen. The IIC communication interface helps reduce connection lines and frees microcontroller pins for other functions. This module uses FSTN positive LCD technology, LED backlight support, ST7066/AIP31066 compatible control, and 3.3V/5.0V drive voltage for flexible system integration.
Designstandards
IIC 1602 LCD wurde für Projekte entwickelt, die eine einfache Verkabelung erfordern, stabile Signalübertragung, und lesbare Zeichenanzeigeleistung. Die positive FSTN-Bildschirmstruktur unterstützt klaren dunklen Text auf hellem Hintergrund, während die Hintergrundbeleuchtung die Sichtbarkeit bei Innenanwendungen verbessert. Durch das 16×2-Layout bleibt die Schnittstelle kompakt, aber nützlich für allgemeine Betriebsdaten. Geringer Stromverbrauch, Anti-Interferenz-Fähigkeit, Weittemperaturbetrieb, technische Dateiunterstützung, Probenprüfung, und Anpassungsoptionen helfen Ingenieuren dabei, das Modul an verschiedene OEM-Designs anzupassen.
Anwendungen
IIC 1602 LCD eignet sich gut für elektronische Produkte, die eine praktische zweizeilige Informationsanzeige mit geringerem Verkabelungsaufwand erfordern. Es kann Sensorwerte anzeigen, Messdaten, Benutzermenüs, Alarmcodes, Arbeitsmodi, Zähler, und kurze Systemanleitungen. Typische Anwendungen sind Arduino-Projekte, intelligente Zähler, Industrieinstrumente, Testwerkzeuge, Zugangskontrollgeräte, Haushaltsgeräte, medizinische Elektronik, Kommunikationsausrüstung, Energiesysteme, pädagogische Kits, und eingebettete Controller-Boards, die eine zuverlässige LCD-Zeichenausgabe benötigen.
Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
