Grundlegende Informationen
Das I2C-LCD-Anzeigemodul ist ein 16×2-Zeichen-Bildschirm für Projekte, die eine klare zweizeilige Ausgabe mit weniger Verbindungskabeln benötigen. Das Modell SJXD1602A-I unterstützt eine Antriebsspannung von 3,3 V/5 V, I2C-Kommunikation, ST7066/AIP31066-Controller-Optionen, Konfiguration der LED-Hintergrundbeleuchtung, und stabile Zeichenbefehle. Es kann Werte anzeigen, Menüs, Timer, Alarm, Zähler, und Gerätestatus, während MCU-Pins für andere Funktionen gespeichert werden. Dieses Modul passt zu Arduino-Projekten, Raspberry Pi-Zubehör, Meter, Bedienfelder, medizinische Geräte, Geräte, Zugangssysteme, und eingebettete Elektronik.
Parameter:
| Zeichentyp | 16×2 |
| Modell | SJXD1602A-I |
| Modellgröße | 87.0×32,0×13,0 mm |
| VA-Größe | 64.5×14,5 mm |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
AIP31068L
|
|
Hintergrundbeleuchtung
|
weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
DFSTN negativ
|
|
Schnittstelle
|
16 Doppelte Schnittstellen
|
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |
Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
Wichtige Spezifikationen
Das I2C-LCD-Anzeigemodul ist eine 16×2-Zeichen-Anzeigelösung, die für Projekte entwickelt wurde, die eine zweizeilige Textausgabe mit vereinfachter Verkabelung benötigen. Das Modell SJXD1602A-I unterstützt eine Antriebsspannung von 3,3 V/5,0 V, ST7066/AIP31066 Controller-IC-Optionen, I2C-Kommunikation, Konfiguration der LED-Hintergrundbeleuchtung, und stabile Charakterbefehlssteuerung. Sein 16×2-Layout kann bis zu anzeigen 32 Charaktere, inklusive Werte, Menübeschriftungen, Warnungen, Zähler, und Gerätestatus. Das Modul eignet sich für kompakte eingebettete Systeme, bei denen sowohl eine klare Anzeigeausgabe als auch eine reduzierte Pin-Nutzung wichtig sind.
Designstandards
Das I2C-LCD-Anzeigemodul wurde entwickelt, um die LCD-Integration für mikrocontrollerbasierte Produkte zu vereinfachen. Die I2C-Schnittstelle reduziert die Verbindungsleitungen im Vergleich zu herkömmlichen parallelen LCD-Modulen, Hilft Ingenieuren dabei, mehr MCU-Pins für Sensoren zu reservieren, Schlüssel, Relais, oder Kommunikationsschaltungen. Seine Zeichen-LCD-Struktur unterstützt eine effiziente Initialisierung, Cursorpositionierung, und Texterstellung ohne komplexe Grafikprogrammierung. Das Modul kann auch eine stabile Sichtbarkeit der Hintergrundbeleuchtung unterstützen, Betrieb mit geringem Stromverbrauch, Anti-Interferenz-Leistung, Dokumentationsunterstützung, Musterversorgung, und Anpassung des Anzeigemodus, Farbe der Hintergrundbeleuchtung, Schnittstellenanforderungen, und mechanische Struktur.
Anwendungen
Das I2C-LCD-Anzeigemodul eignet sich für Geräte, die eine kompakte zweizeilige Datenanzeige mit weniger Kabeln erfordern. Es kann Temperaturwerte anzeigen, Spannungsdaten, Menüoptionen, Timerwerte, Alarmcodes, Betriebszustände, Setup-Eingabeaufforderungen, und einfache Anweisungen. Typische Anwendungen sind Arduino-Projekte, Raspberry Pi-Zubehör, Industriezähler, Gerätesteuertafeln, medizinische Geräte, Haushaltsgeräte, Zugangssysteme, Verkaufsautomaten, Testinstrumente, pädagogische Kits, DIY-Elektronik, und eingebettete Controller. Its I2C communication and 16×2 format make it practical for both prototype development and production equipment.

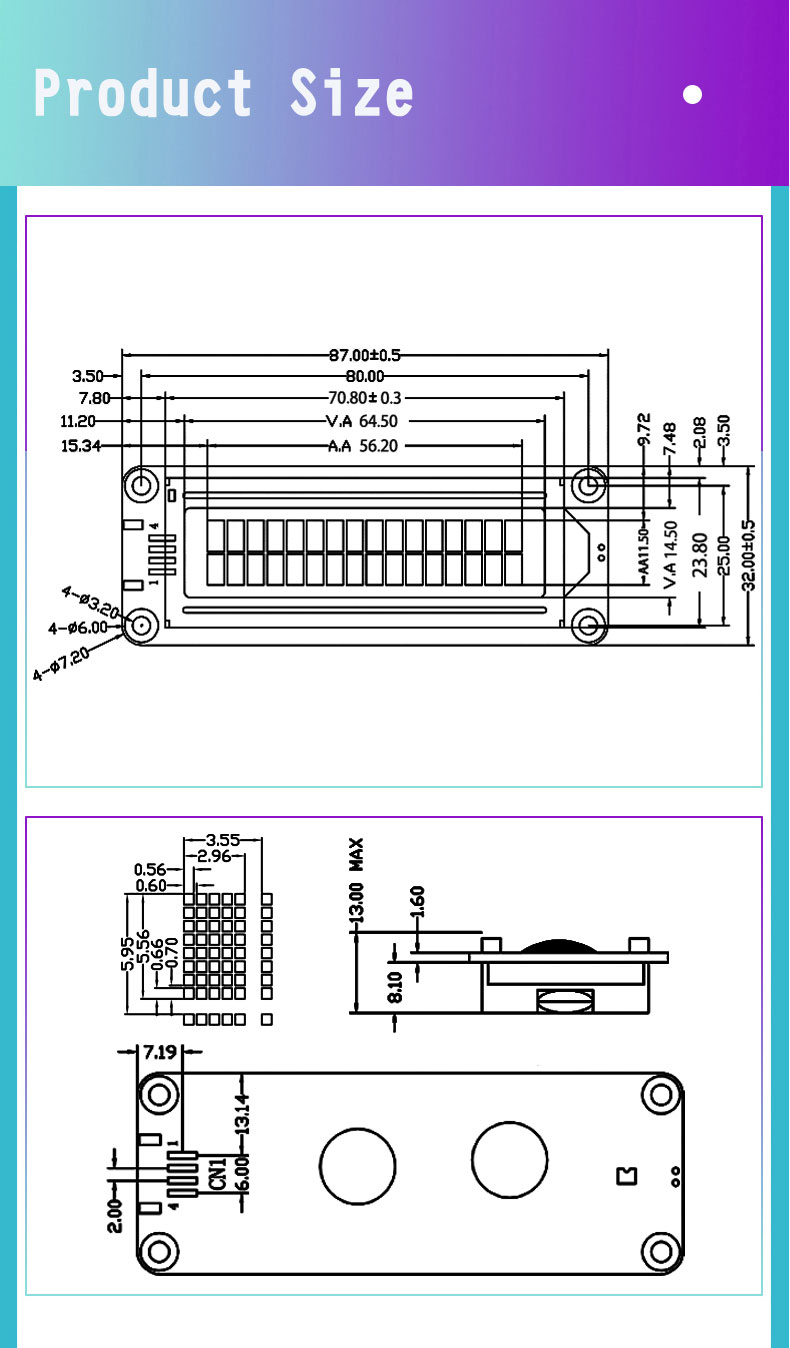

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wie wird die Wirtschaftlichkeit sichergestellt??
A: Das Modul ist auf eine optimierte Produktion und Kostenkontrolle ausgelegt, Ziel ist es, eine kostengünstige Lösung unter Beibehaltung hoher Qualität und Leistung bereitzustellen.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
