Grundlegende Informationen

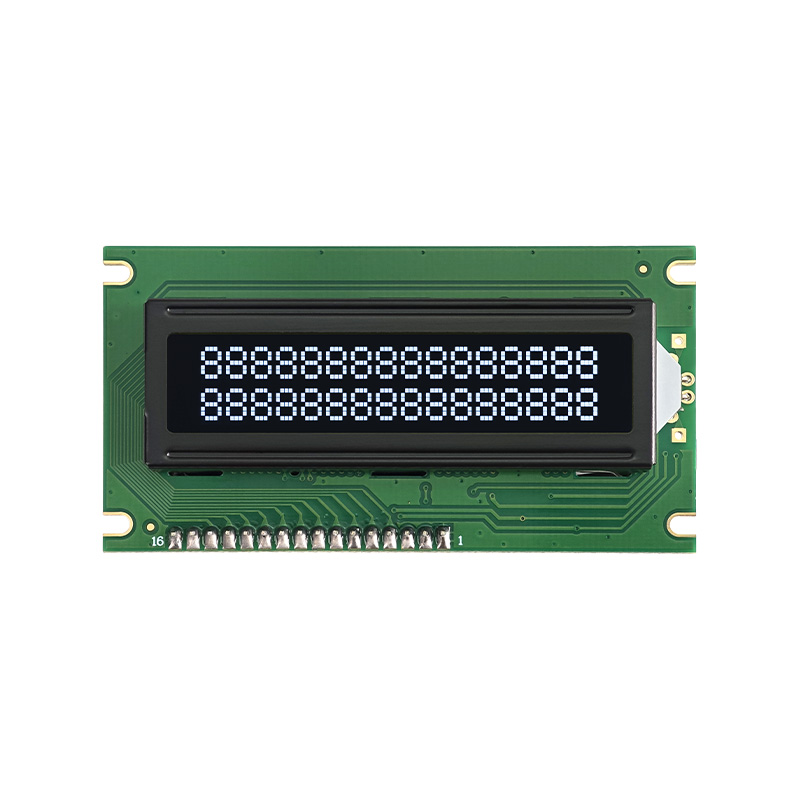

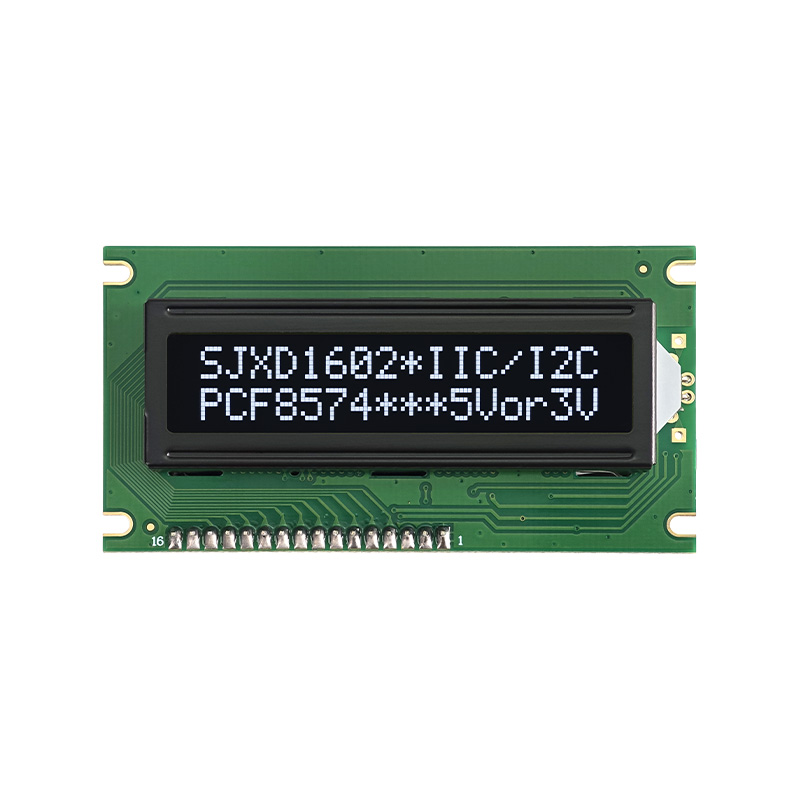

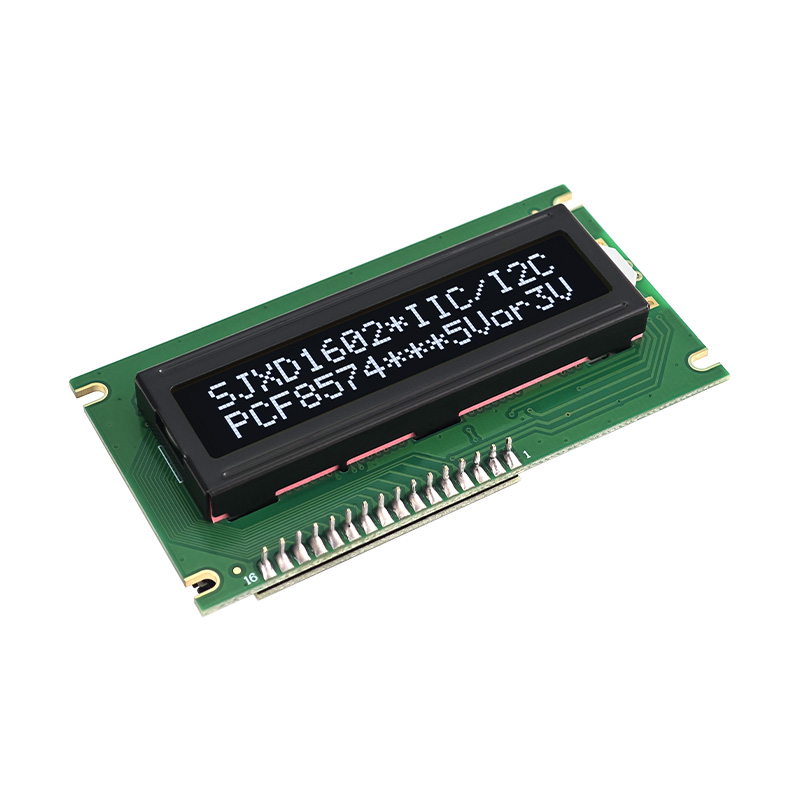

The I2C LCD 1602 Display Screen is a compact 16x2 character module designed for embedded systems requiring clear text output and simplified wiring. Mit integrierter I2C-Schnittstelle, it reduces GPIO usage while ensuring stable and efficient communication with microcontrollers. The VA negative display improves contrast and readability in various lighting conditions. It is widely used in industrial control, Instrumentierung, IoT-Geräte, and development boards for real-time data display, system monitoring, and user interface applications.
Parameter:
| Zeichentyp | 16X2 |
| Modell | JXD1602C-IIC |
| Modellgröße | 84.0×44,0×17,2 MM |
| VA-Größe | 64.5×14,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
VA negativ
|
|

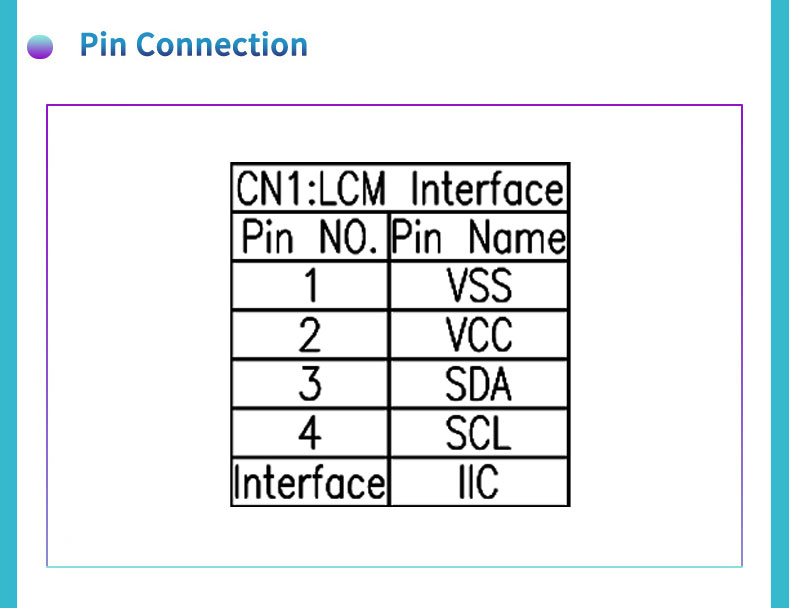

Schnittstelle
|
IIC/I2C |
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |

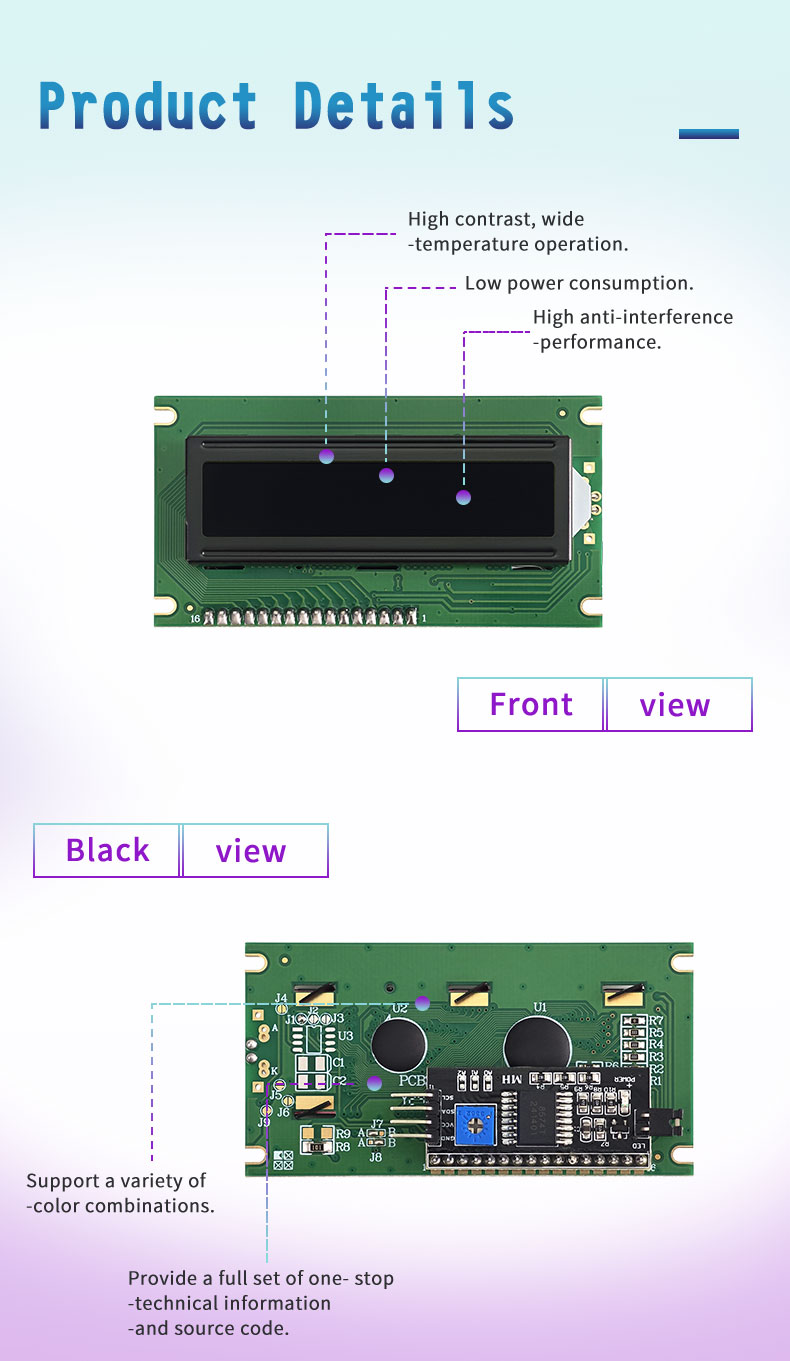

Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
The I2C LCD 1602 Display Screen is a 16x2 character LCD module designed for clear alphanumeric output in embedded and industrial electronic systems. It integrates an I2C interface board that converts parallel LCD control signals into serial communication, significantly reducing MCU pin requirements and simplifying circuit design. The VA negative display technology improves contrast performance, ensuring stable readability in both dim and high-light environments. With optimized driver IC performance and low power consumption characteristics, the module delivers consistent character rendering and reliable operation for continuous-use applications in compact electronic designs.
Designstandards
The I2C LCD 1602 Display Screen is engineered according to industrial-grade electronic display manufacturing standards, emphasizing durability, signal stability, und langfristige Zuverlässigkeit. It supports standard I2C communication protocol compatibility, enabling seamless integration with widely used microcontrollers such as Arduino, STM32, ESP32, und andere eingebettete Plattformen. The PCB structure is designed for strong anti-interference capability, stable soldering quality, and efficient electrical performance. The VA negative LCD structure is optimized for uniform optical output and consistent viewing contrast, while the overall design follows RoHS-compliant material requirements to ensure environmentally responsible production.
Anwendungen
The I2C LCD 1602 Display Screen is widely used in embedded systems that require real-time text display and simplified hardware connections. It is commonly applied in industrial automation equipment, measurement and testing instruments, power monitoring systems, and IoT development projects. Its I2C interface makes it particularly suitable for compact PCB layouts and rapid prototyping environments where pin efficiency is critical. The module is also used in consumer electronics, pädagogische Kits, und intelligente Bedienfelder, providing a cost-effective and reliable visual interface for displaying system status, Sensordaten, and operational feedback.

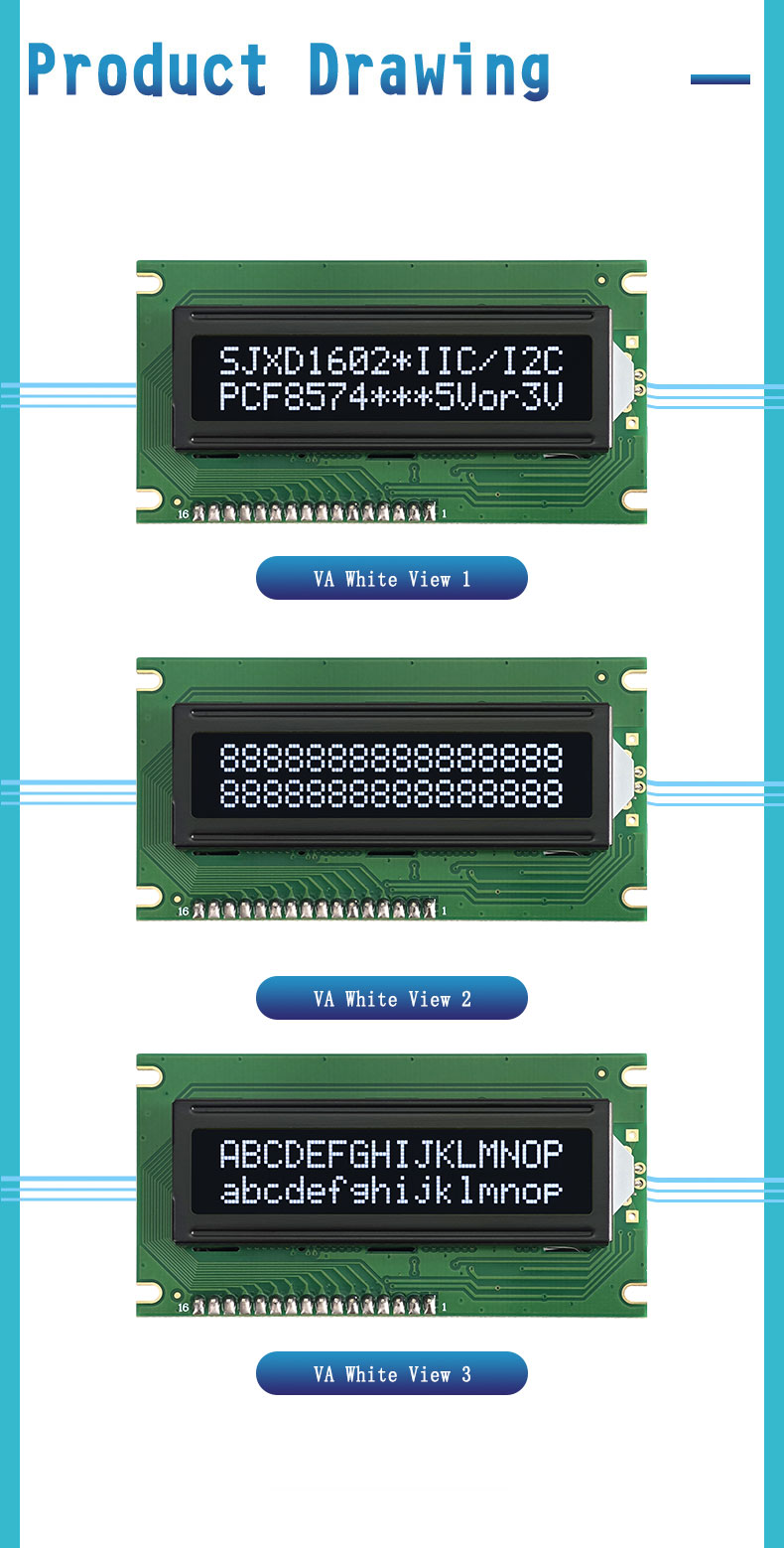

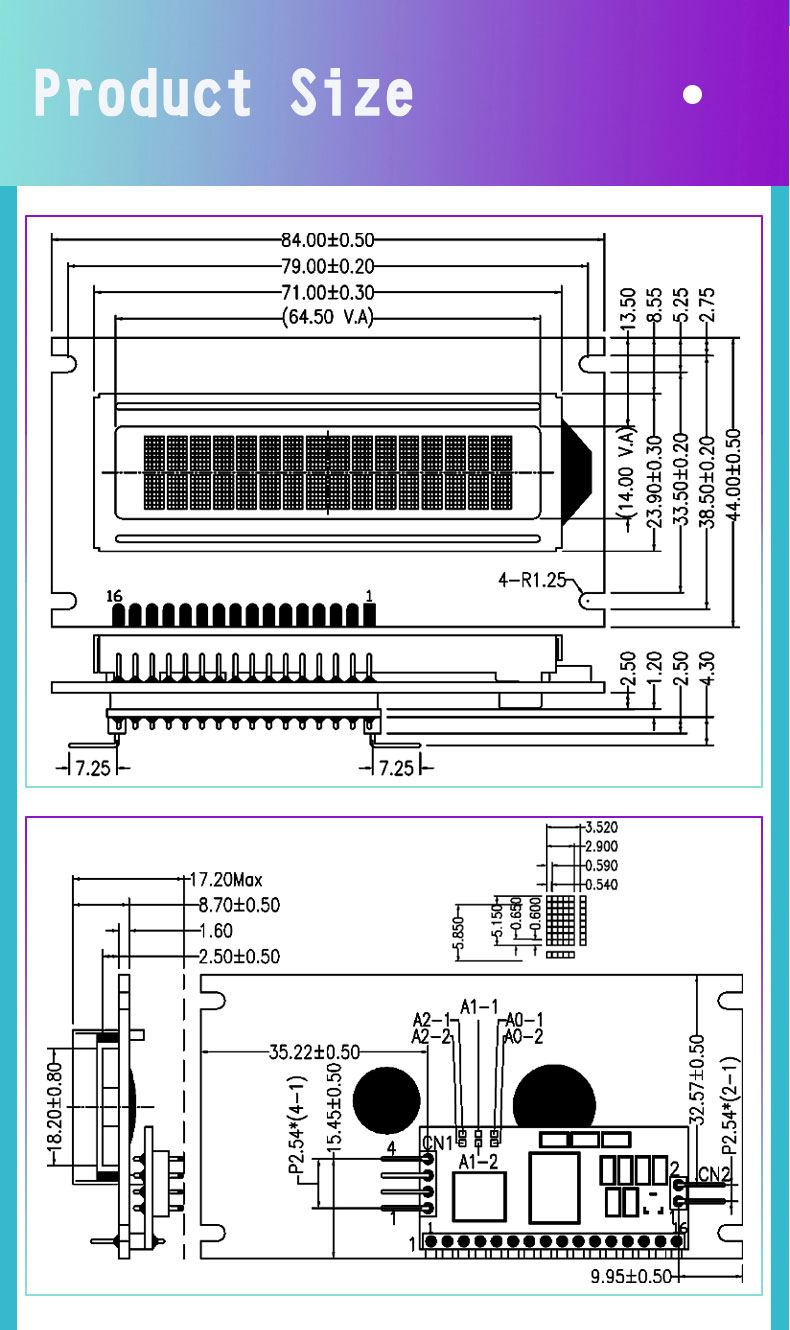

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
