Grundlegende Informationen

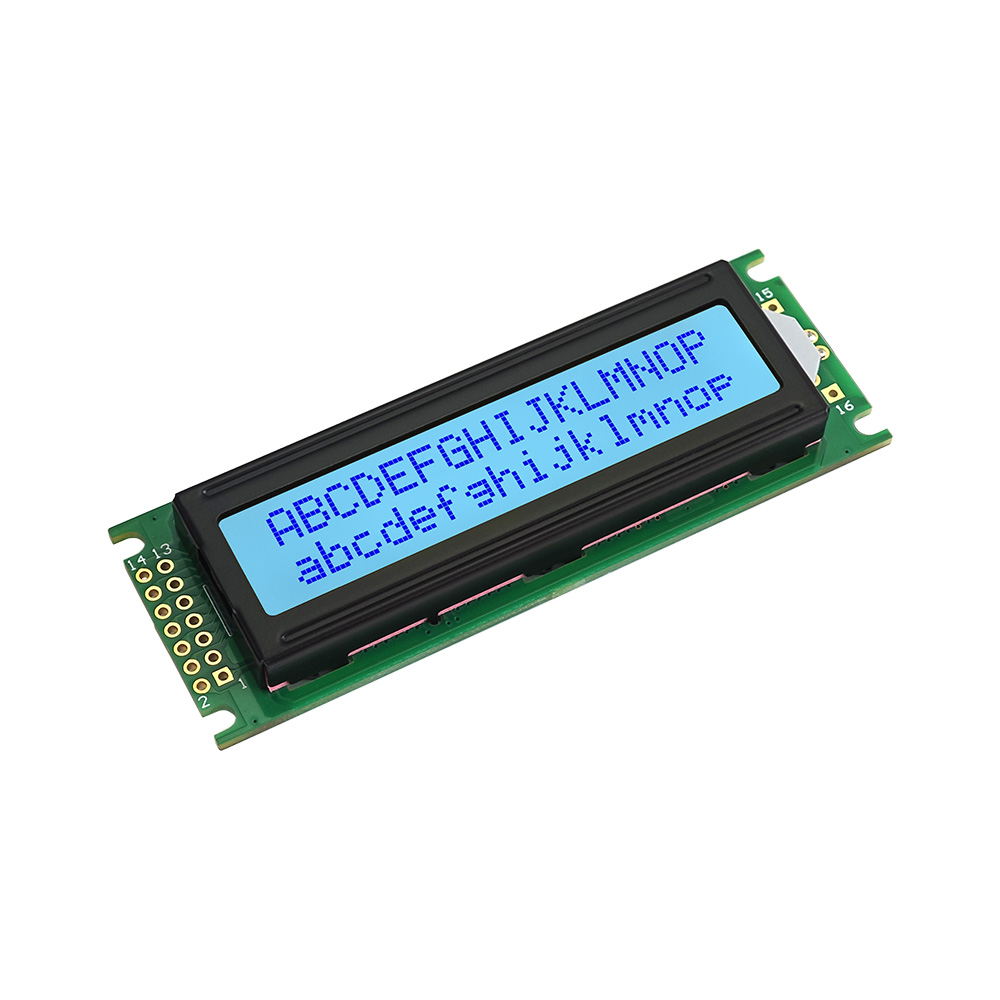

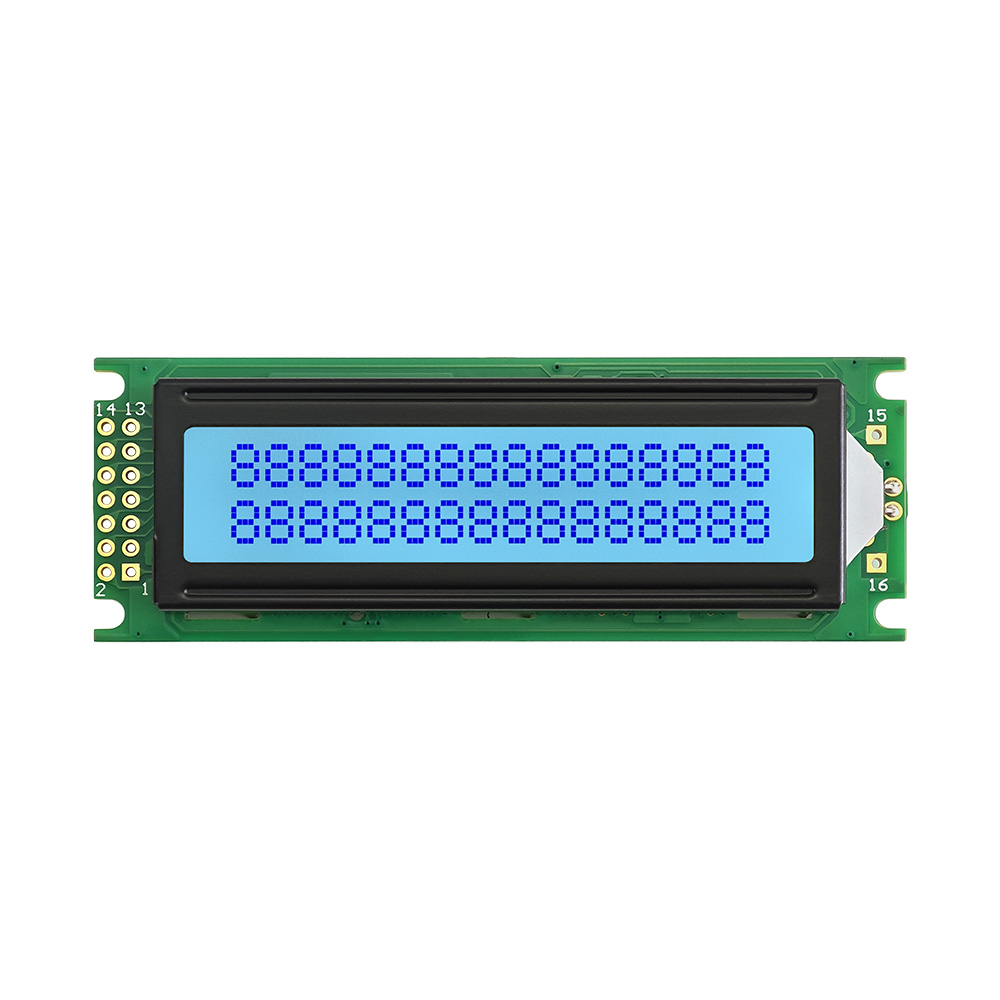

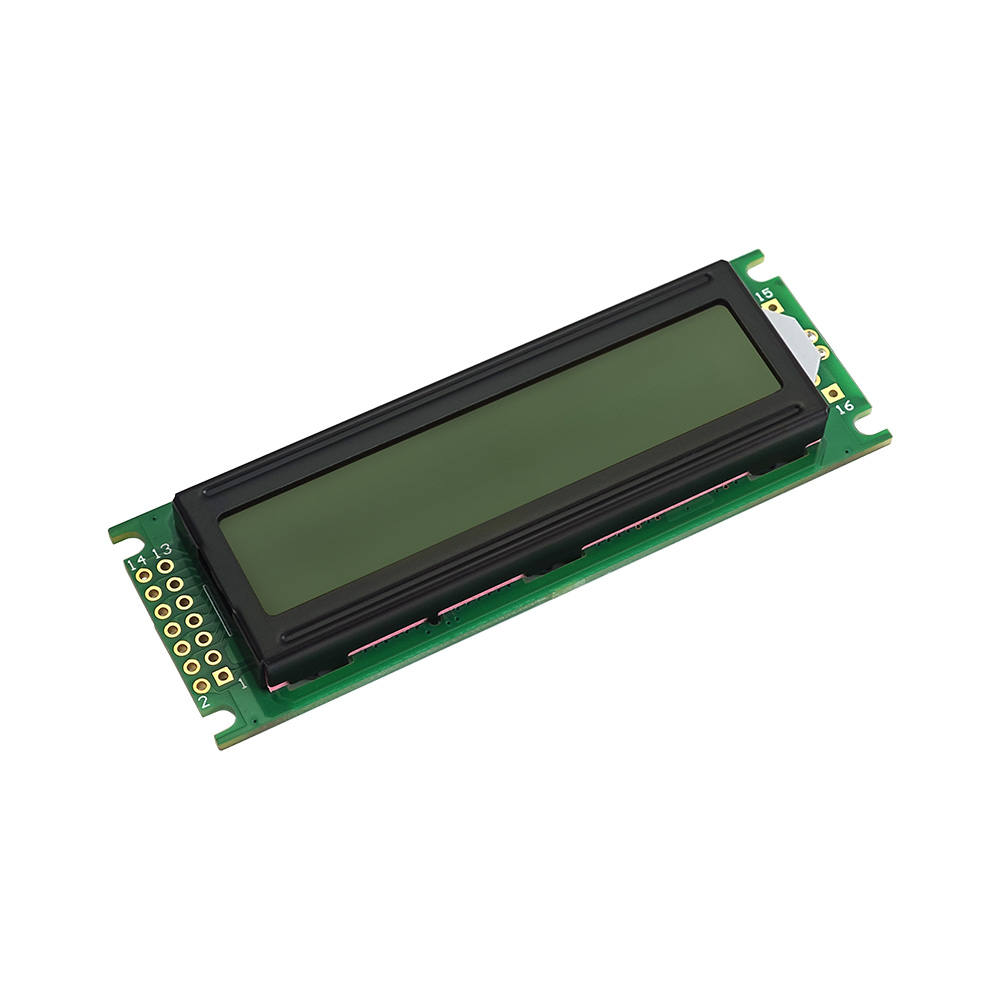

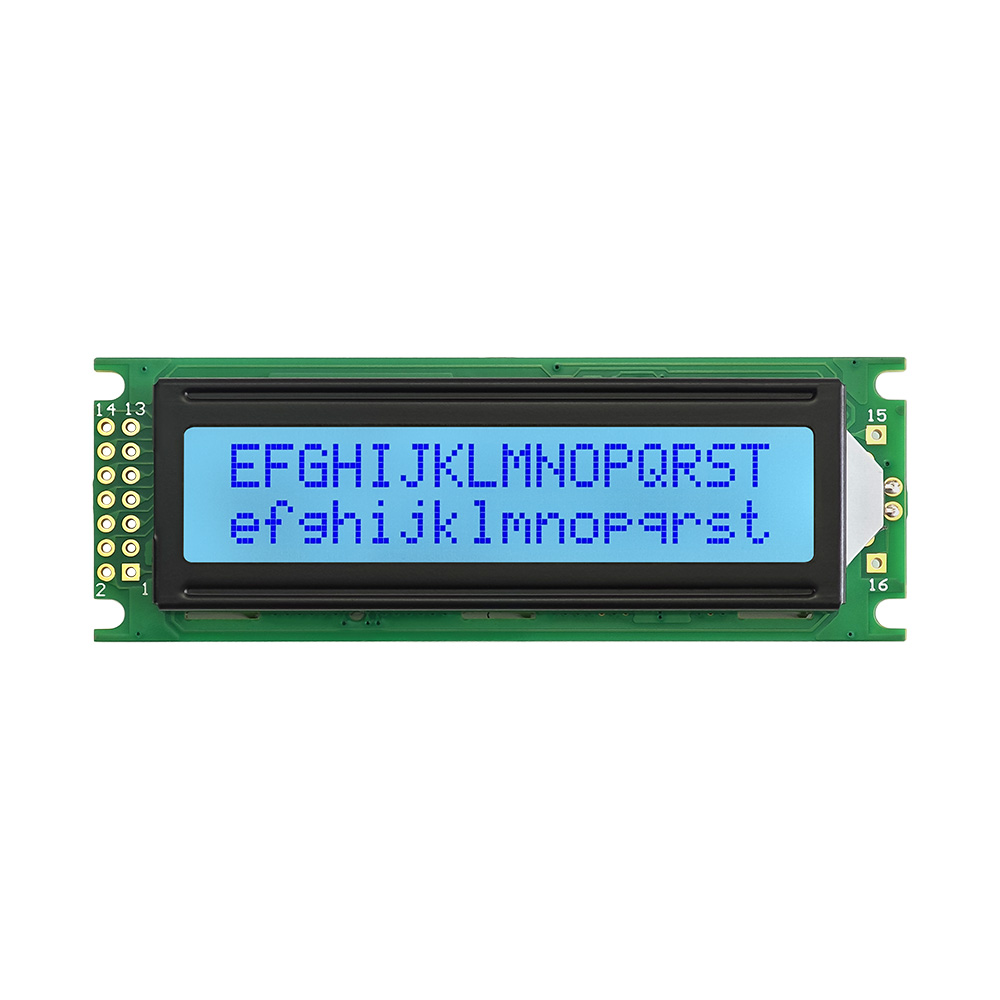

Character LCD Screen is a slim 16x2 display module designed for clear text and numeric presentation in compact electronic devices. It supports 3.3V or 5.0V operation, 16PIN-Verbindung, weiße LED-Hintergrundbeleuchtung, and STN positive viewing performance. The module offers steady readability, geringer Stromverbrauch, and easy circuit matching. It works well in meters, Bedienfelder, Geräte, medizinische Geräte, Industrieausrüstung, und DIY-Elektronikprojekte.
Parameter:
| Zeichentyp | 16X2 |
| Modell | SJXD1602B |
| Modellgröße | 85.0×30,0×12,0 MM |
| VA-Größe | 64.5×14,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
STN positiv
|
|
Schnittstelle
|
16STIFT |
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |
Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
Character LCD Screen is a 16x2 alphanumeric display module built for equipment that needs direct text, Nummer, and menu presentation. The SJXD1602B model uses an 85.0×30.0×12.0 mm body size with a 64.5×14.0 mm viewing area, making it slimmer than many standard 1602 layouts. Es unterstützt eine Antriebsspannung von 3,3 V/5,0 V, ST7066/AIP31066 Treiber-IC, 16PIN-Schnittstelle, weiße LED-Hintergrundbeleuchtung, and STN positive LCD type. Its -20°C to +70°C operating range and 06:00 viewing angle support dependable panel use in different product environments.
Designstandards
Character LCD Screen is designed around a practical 16PIN connection structure, allowing engineers to match it with common character LCD control circuits during new design, repair, or replacement development. The STN positive display mode creates a clean light-background appearance with readable dark characters, suitable for standard indoor equipment interfaces. The module also focuses on low power consumption, hohe Anti-Interferenz-Leistung, mehrere Farbkombinationen, and stable batch quality. Custom options, vollständige technische Informationen, Quellcode-Unterstützung, and quick sample preparation help reduce evaluation time before production.
Anwendungen
Character LCD Screen fits products that need clear information display without the cost and complexity of graphic screens. It can present menu selections, operating prompts, parameter values, Stunden an Daten, Warnmeldungen, and basic device status. Typische Anwendungen sind Messgeräte, Gerätesteuertafeln, Informationsanzeigesysteme, Industrielle Steuerungen, medizinische Geräte, Haushaltsgeräte, Unterhaltungselektronik, und DIY-Elektronikprojekte. Its compact body, standard character format, and stable STN positive display make it useful for front-panel readouts, eingebettete Controller, small instruments, and customized display solutions.
Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
