Grundlegende Informationen

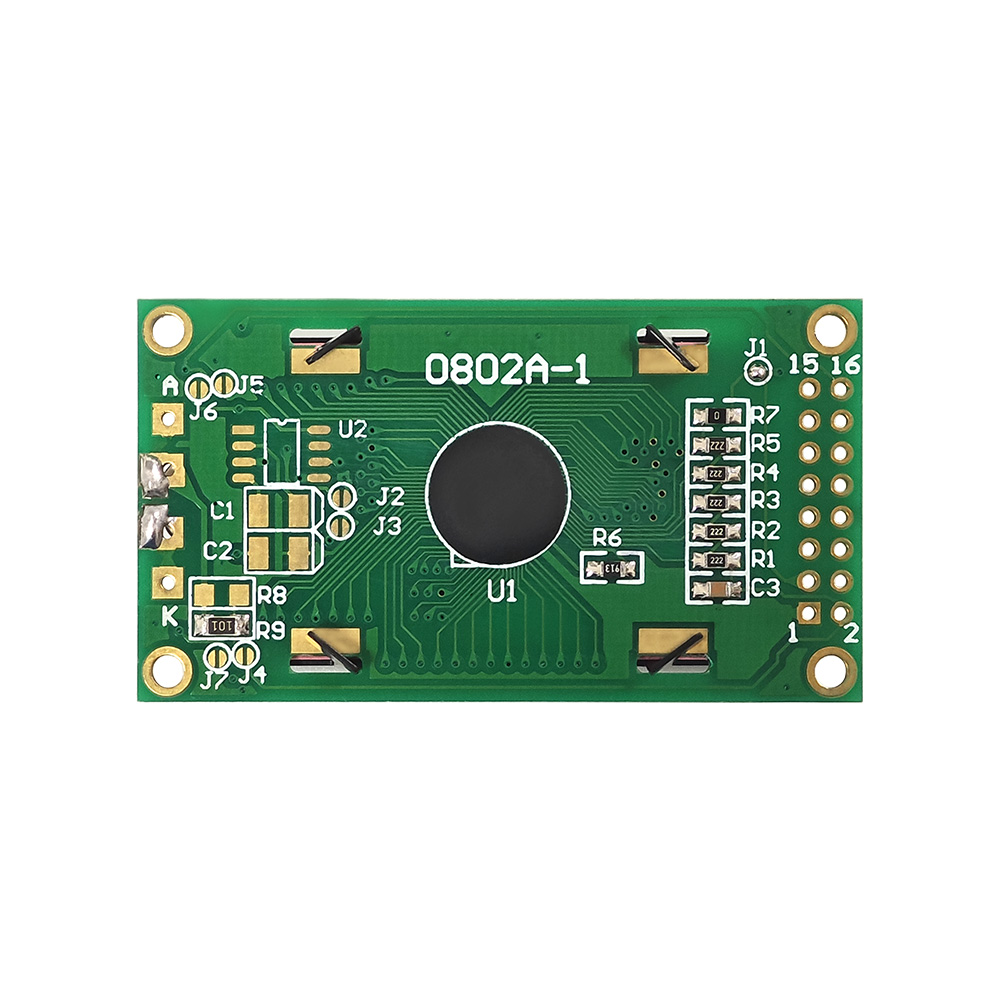

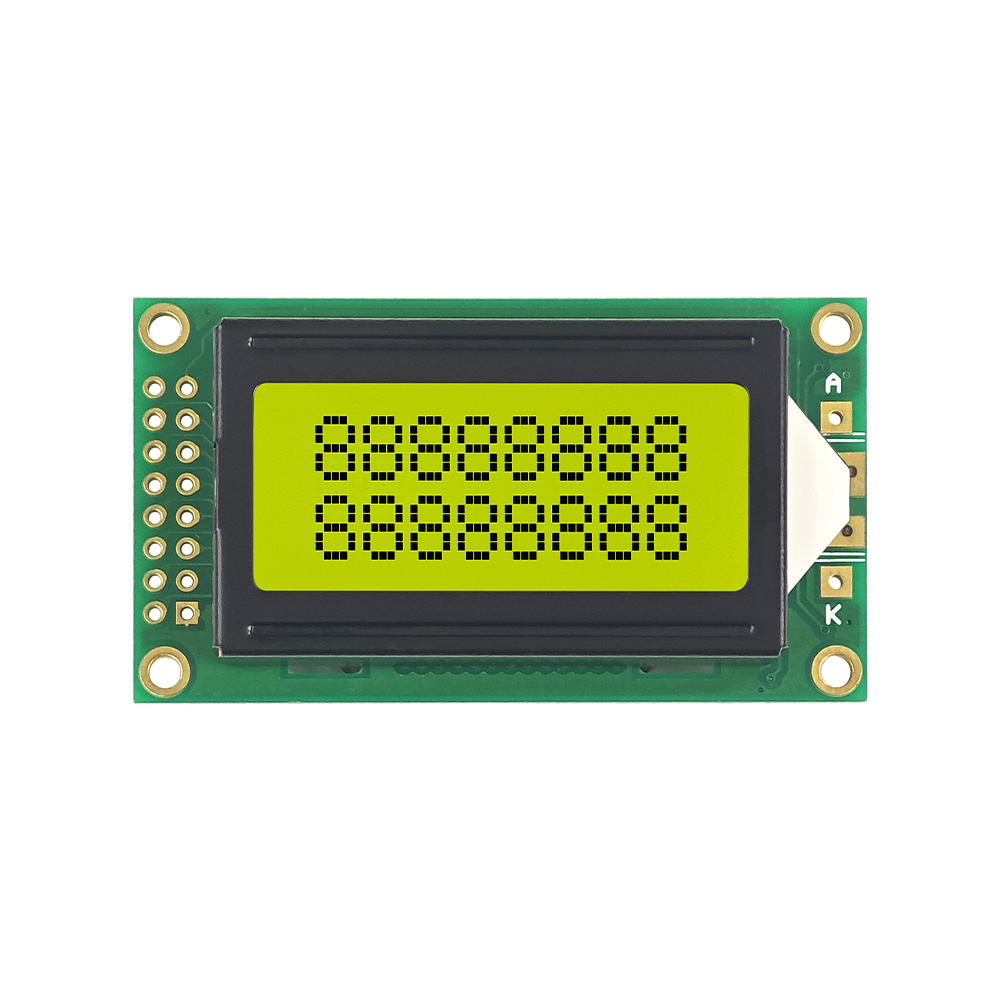

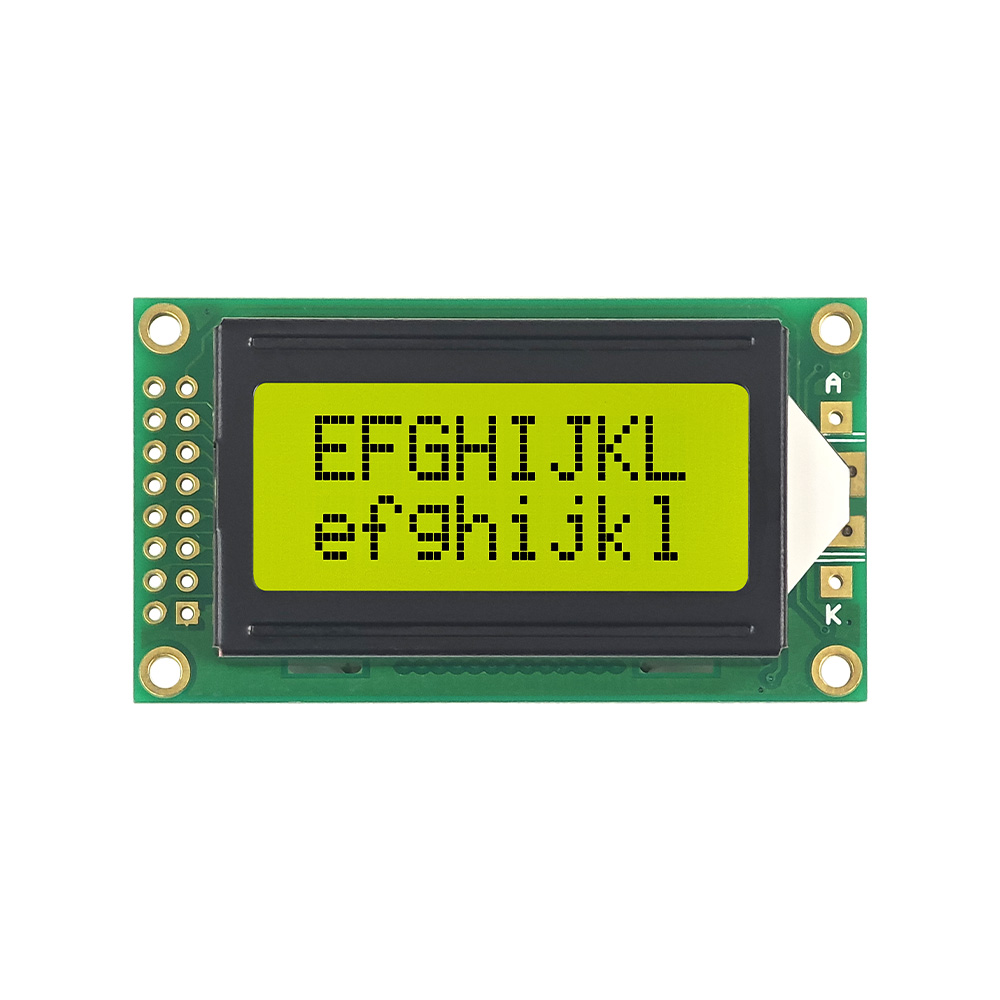

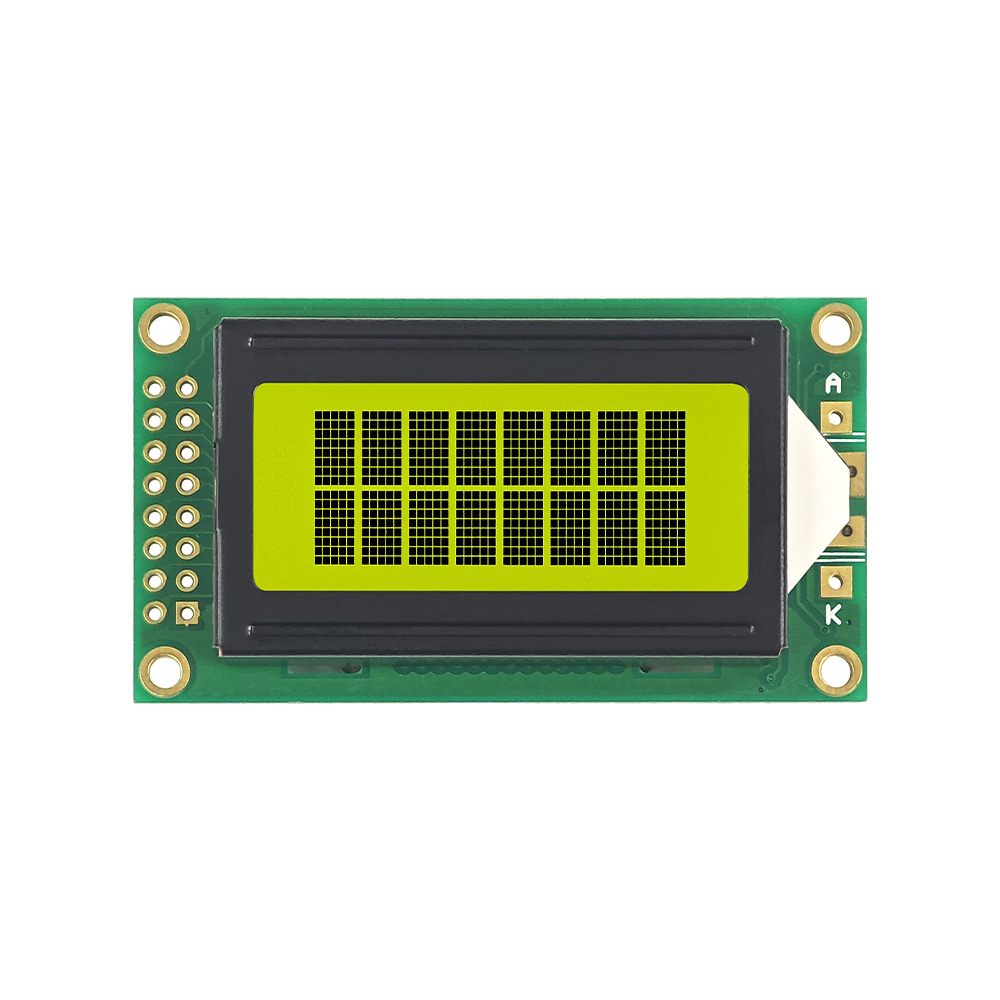

Character LCD Display Pinout describes an 8×2 LCD module with a 16PIN parallel interface for power, Kontrolle, and data signals. The SJXD0802A-1 model features a 58.0×32.0×14.0mm outline, 37.7×16.0mm viewing area, 3.3Unterstützung für V/5V-Laufwerke, ST7066/AIP31066-Controller-Optionen, weiße LED-Hintergrundbeleuchtung, STN positive display type, Und 06:00 Betrachtungswinkel. It helps display values, Etiketten, codes, Timer, and prompts in meters, Bedienfelder, medizinische Geräte, Geräte, Testwerkzeuge, Zugangsterminals, und eingebettete Projekte.
Parameter:
| Zeichentyp | 8X2 |
| Modell | JXD0802A-1 |
| Modellgröße | 58.0×32,0×14,0 MM |
| VA-Größe | 37.7×16,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
STN positiv
|
|
Schnittstelle
|
16PIN-Parallelport
|
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |

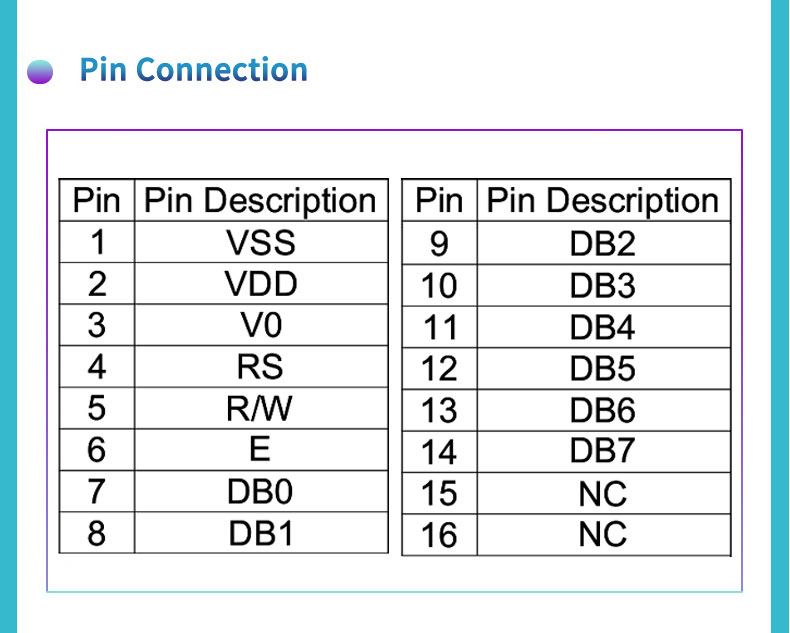

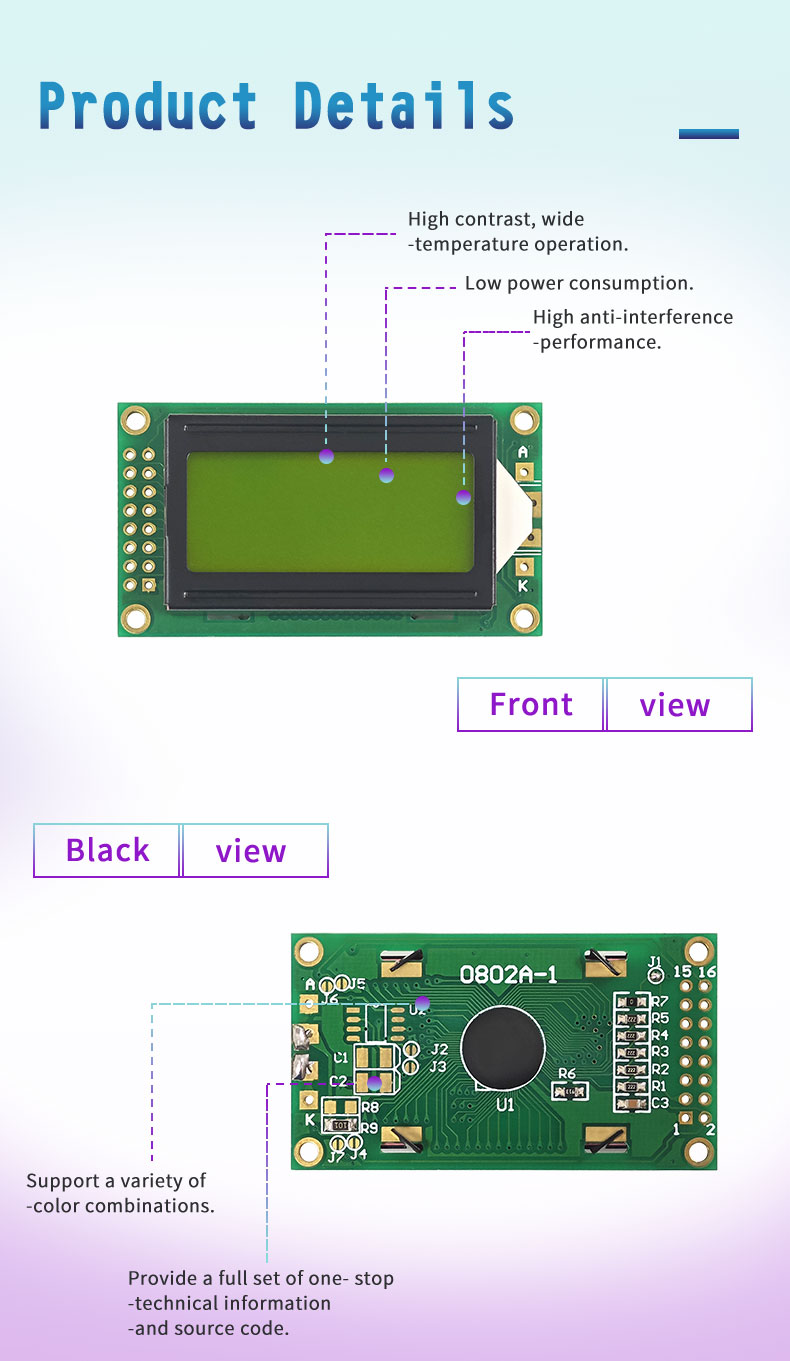

Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig

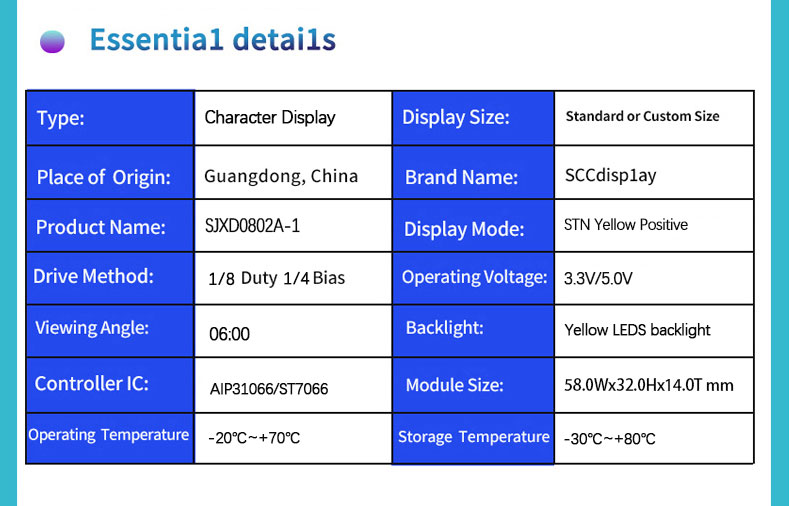

Wichtige Spezifikationen
Character LCD Display Pinout is based on an 8×2 character LCD module with a 16PIN parallel port interface for power, Kontrolle, and data connections. The SJXD0802A-1 model has a 58.0×32.0×14.0mm outline size and a 37.7×16.0mm viewing area, giving two compact rows for characters and numbers. Es unterstützt eine Antriebsspannung von 3,3 V/5,0 V, ST7066/AIP31066 Controller-IC-Optionen, weiße LED-Hintergrundbeleuchtung, STN positiver LCD-Typ, and a 06:00 Betrachtungswinkel. Das Modul arbeitet bei -20 °C bis +70 °C und speichert bei -30 °C bis +80 °C.
Designstandards
Character LCD Display Pinout is designed for engineers who need clear pin definition, predictable signal control, and stable integration with embedded circuits. The 16PIN parallel interface separates power, Kontrolle, and data functions, helping developers manage command timing, character addressing, and display initialization more directly. Its STN positive display mode provides readable contrast, while the white LED backlight improves text visibility in compact panels. The module also supports low power use, Leistung bei weitem Temperaturbereich, strong anti-interference capability, Quellcode-Unterstützung, technische Dokumentation, fast sample supply, und Anpassung der Hintergrundbeleuchtungsfarbe, Muscheldesign, Inhalte anzeigen, und Projektparameter.
Anwendungen
Character LCD Display Pinout is suitable for products that require a small display and a defined connection structure for reliable character output. It can show menu options, status labels, Messwerte, Stunden an Daten, Alarmcodes, Zähler, und grundlegende Anweisungen. Typical uses include portable meters, Gerätesteuertafeln, Informationsanzeigesysteme, Haushaltsgeräte, Industriesteuerungen, medizinische Geräte, Unterhaltungselektronik, Prüfinstrumente, Zugangsterminals, educational boards, und DIY-Elektronik. Its 8×2 layout and 16PIN connection make it useful for both prototype wiring tests and finished embedded products.

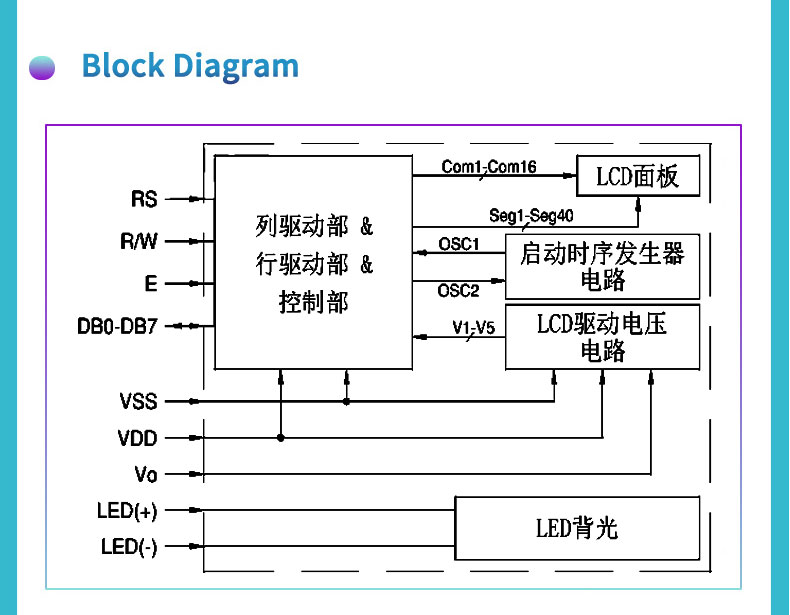

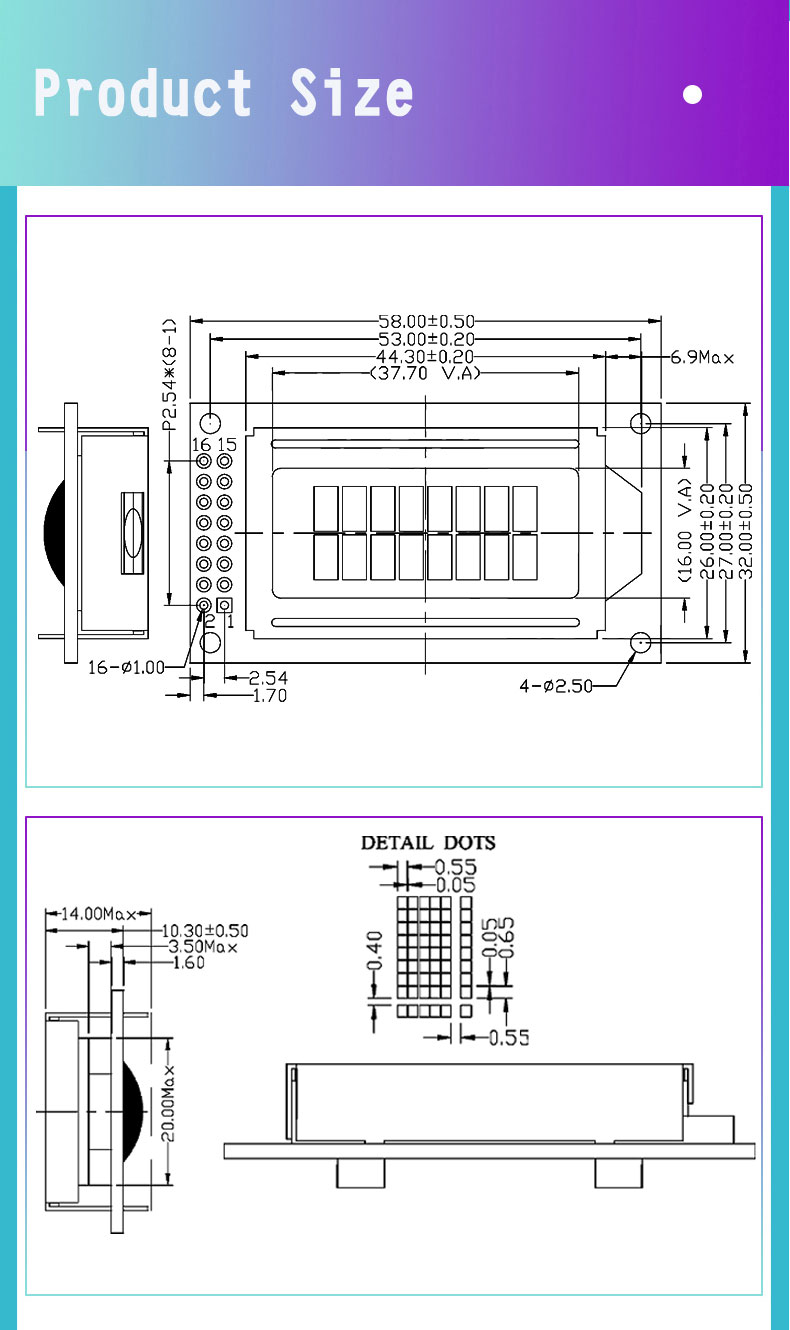

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
