Grundlegende Informationen

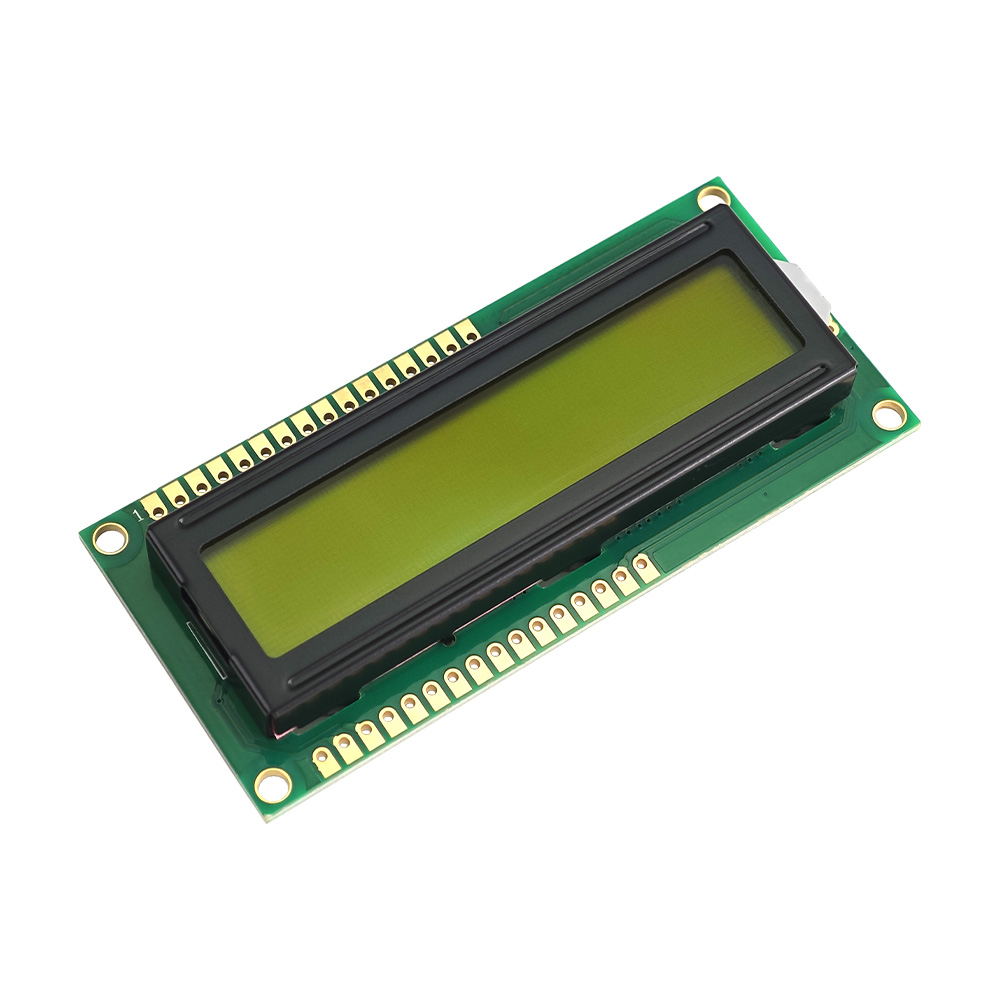

Charakter 1602 LCM is a compact two-line display module built for clear text, value, and status presentation in small electronic products. It uses STN positive technology, a yellow LED backlight, 16PIN-Verbindung, and 3.3V/5V drive support. The 80.0x36.0mm body saves panel space and fits meters, Geräte, Controller, medizinische Ausrüstung, Industrieinstrumente, and embedded projects needing simple readable information output during daily operation, Wartung, and product testing workflows with fast integration.
Parameter:
| Zeichentyp | 16×2 |
| Modell | SJXD1602A-S |
| Modellgröße | 80.0×36,0×12,0 mm |
| VA-Größe | 64.5×14,0 mm |
|
Antriebsspannung
|
5.0V/3,3 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Gelbe LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
STN positiv
|
|
Schnittstelle
|
16STIFT
|
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |
Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
Wichtige Spezifikationen

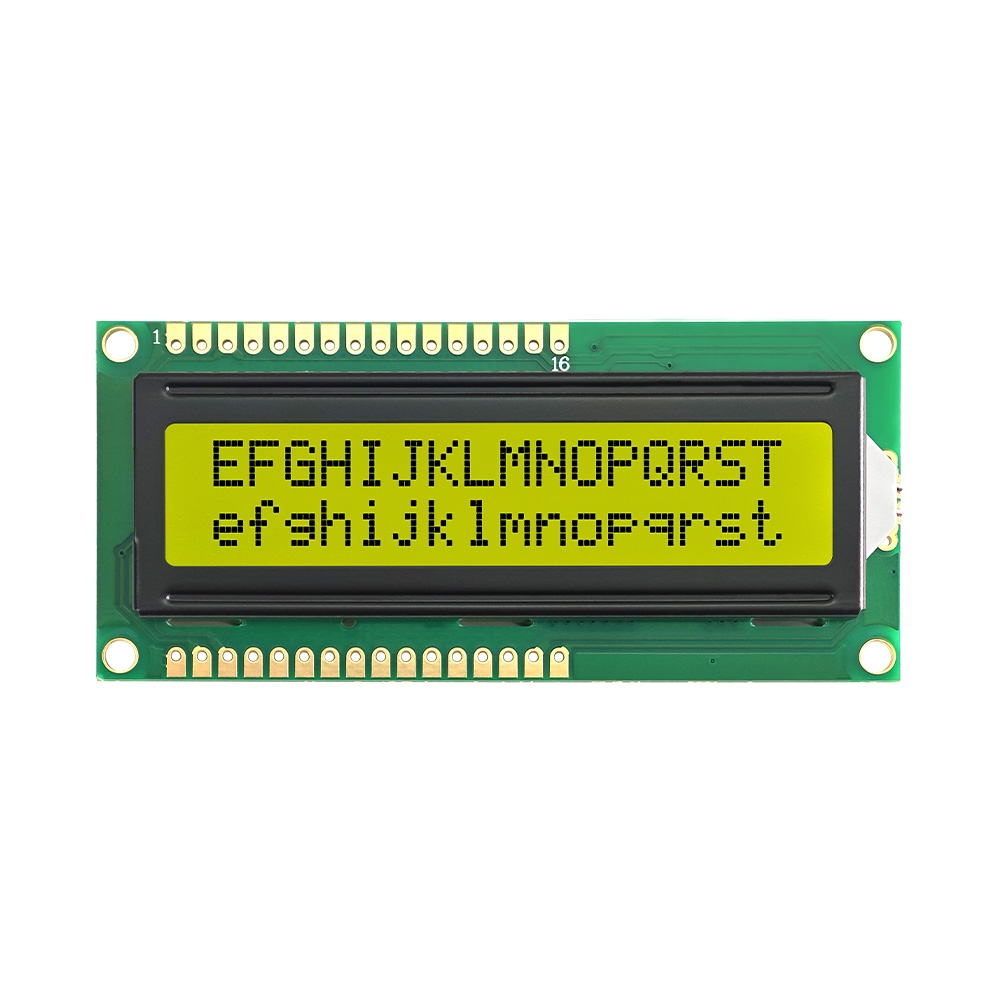

Charakter 1602 LCM is a 16×2 character display module designed for readable letters, Zahlen, and symbols in compact electronic equipment. The SJXD1602A-S model uses an 80.0×36.0×12.0 mm outline with a 64.5×14.0 mm viewing area, giving engineers a space-saving option for smaller panel layouts. It supports 5.0V/3.3V drive voltage, ST7066/AIP31066 Treiber-IC, 16PIN-Schnittstelle, gelbe LED-Hintergrundbeleuchtung, and STN positive LCD type. The module also works from -20°C to +70°C and can be stored from -30°C to +80°C, supporting dependable use across different product environments.
Designstandards
Charakter 1602 LCM is built for practical integration, stable signal control, and consistent front-panel readability. The STN positive display structure provides a clean light-background viewing effect, while the yellow LED backlight gives the screen a warmer visual style for equipment interfaces. Its standard 16PIN connection supports common character LCD control circuits, helping engineers simplify replacement, prototype testing, and customized device development. Das Modul unterstützt außerdem einen geringen Stromverbrauch, Anti-Interferenz-Leistung, mehrere Farbkombinationen, vollständige technische Informationen, Quellcode-Unterstützung, customization service, and 1–3 day sample availability for project evaluation.
Anwendungen
Charakter 1602 LCM is suitable for products that need simple text feedback rather than graphic or touch display functions. It can present menu options, operating status, parameter values, Warnhinweise, counting data, and basic measurement information in a clear two-line format. Typische Anwendungen sind Messgeräte, Gerätesteuertafeln, Informationsanzeigesysteme, Industriesteuerungen, medizinische Geräte, Haushaltsgeräte, Unterhaltungselektronik, and embedded development projects. Its compact body, yellow backlight, STN positive readability, and standard character layout make it useful for cost-sensitive panels and customized control interfaces.
Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wie wird die Wirtschaftlichkeit sichergestellt??
A: Das Modul ist auf eine optimierte Produktion und Kostenkontrolle ausgelegt, Ziel ist es, eine kostengünstige Lösung unter Beibehaltung hoher Qualität und Leistung bereitzustellen.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
