Grundlegende Informationen

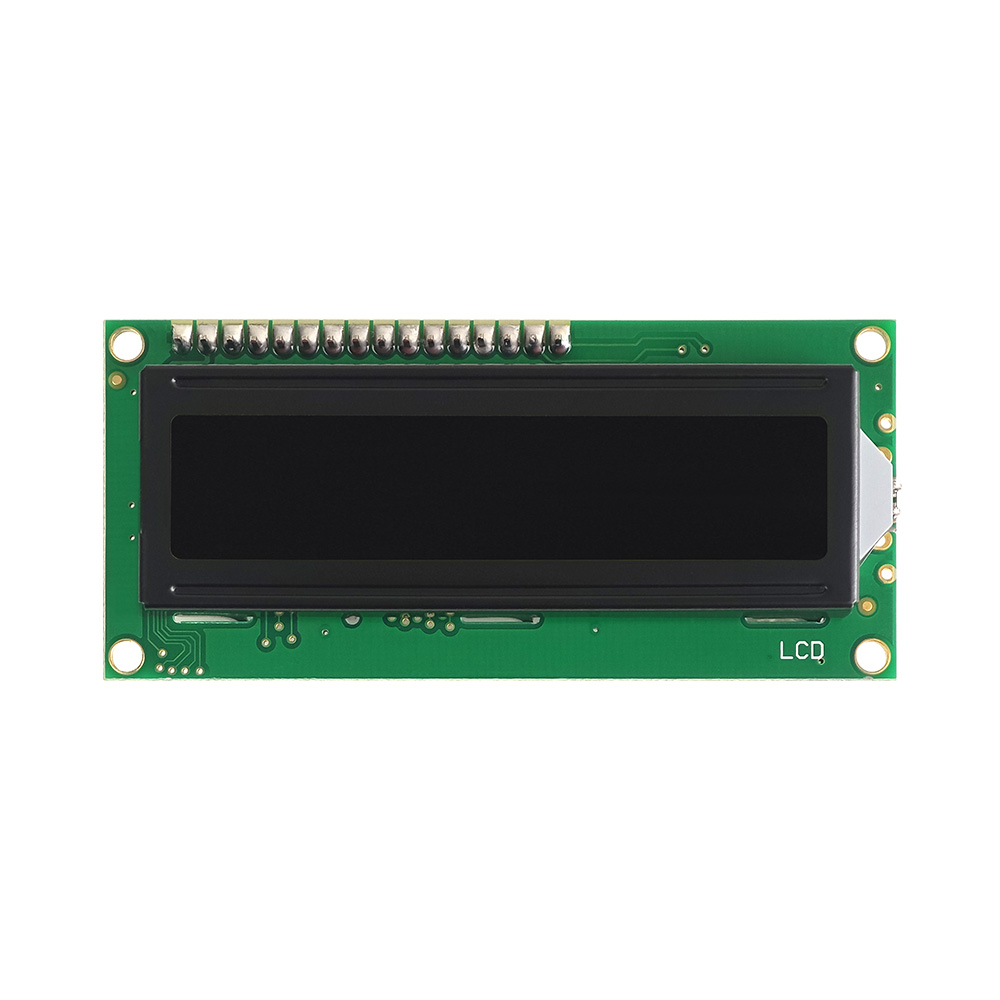

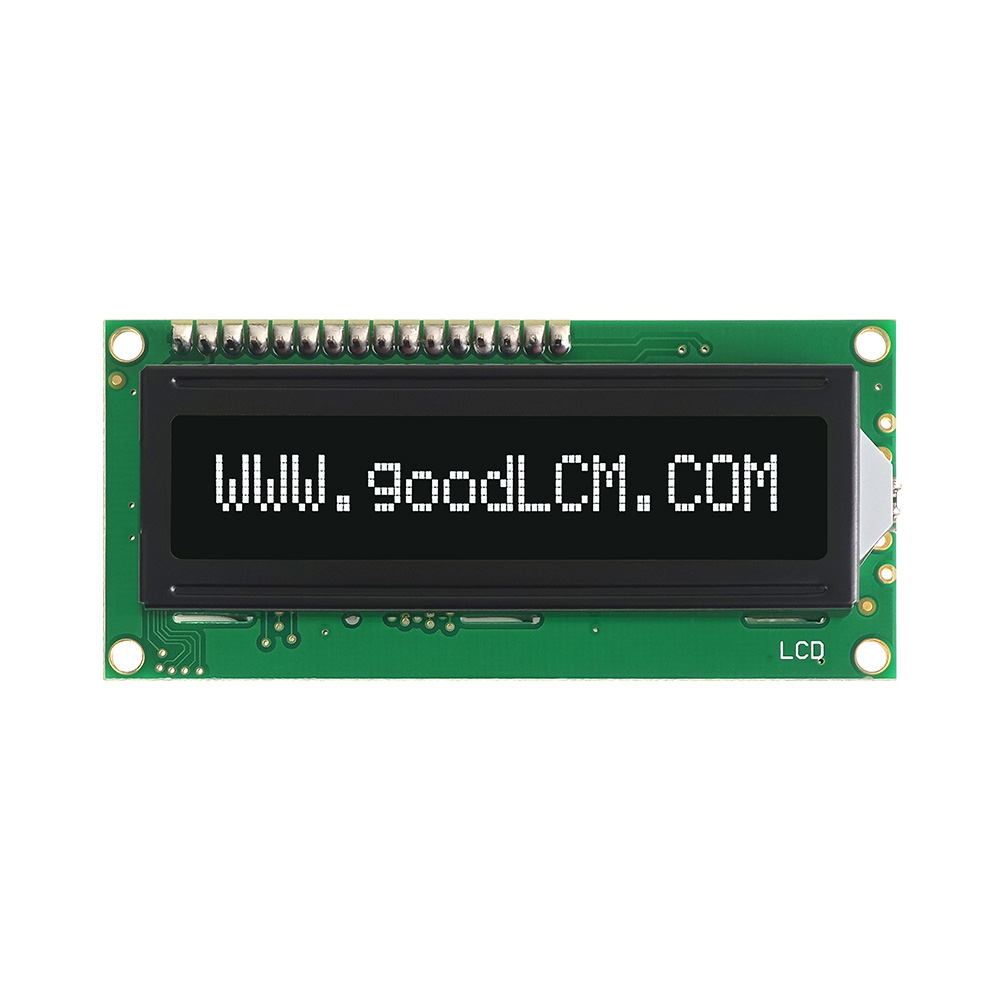

16X1 Dot Matrix LCD is a compact single-line display module for product labels, menu words, parameter values, unit marks, alarm words, and status information. It uses VA Negative technology, weiße LED-Hintergrundbeleuchtung, and IIC/I2C interface to save controller pins. Supporting 3.3V or 5.0V drive voltage, Weittemperaturbetrieb, and low power use, es passt Meter, Instrumente, eingebettete Controller, Geräte, and customized LCD products.
Parameter:
| Zeichentyp | 16X1 |
| Modell | JXD1601A-IIC |
| Modellgröße | 80.0×36,0×17,5 MM |
| VA-Größe | 64.5×14,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
VA negativ
|
|
Schnittstelle
|
IIC/I2C
|
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |

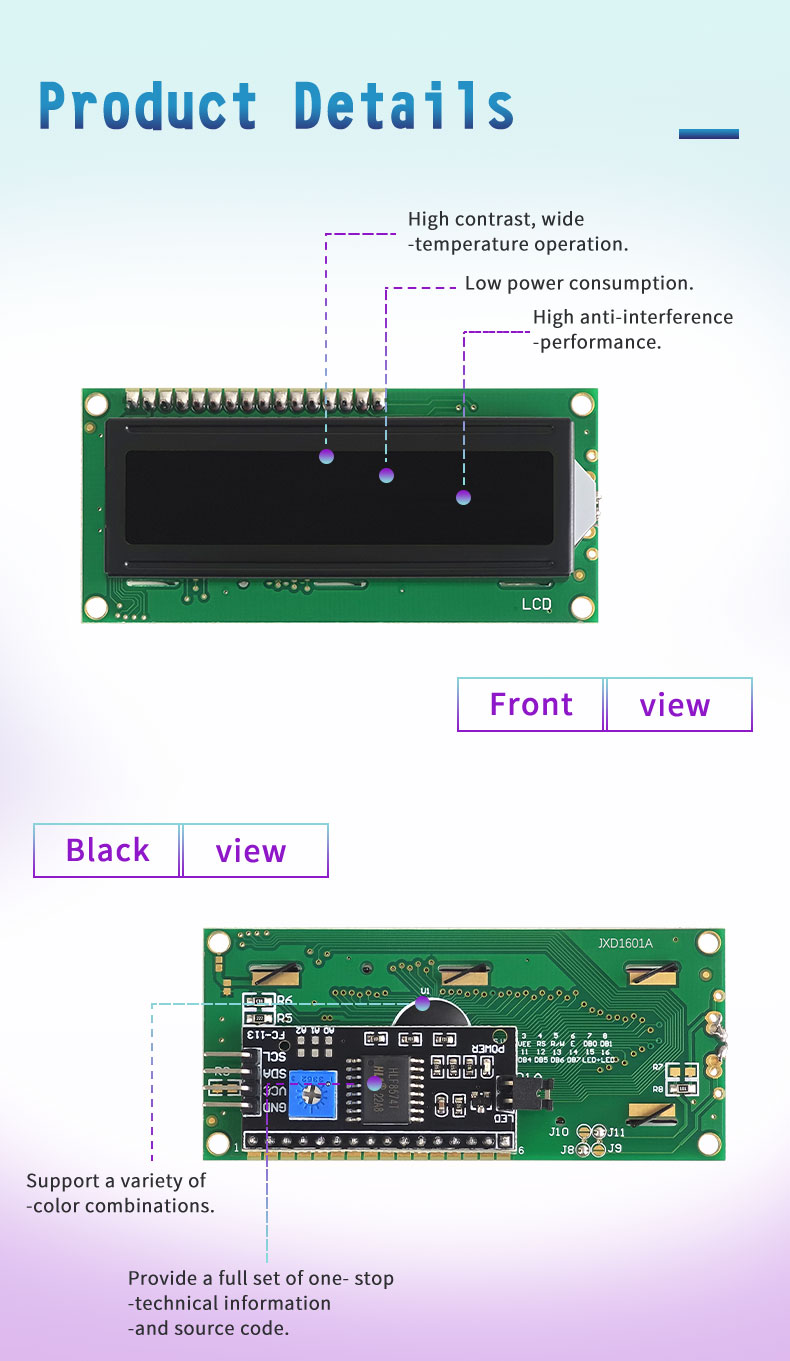

Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen

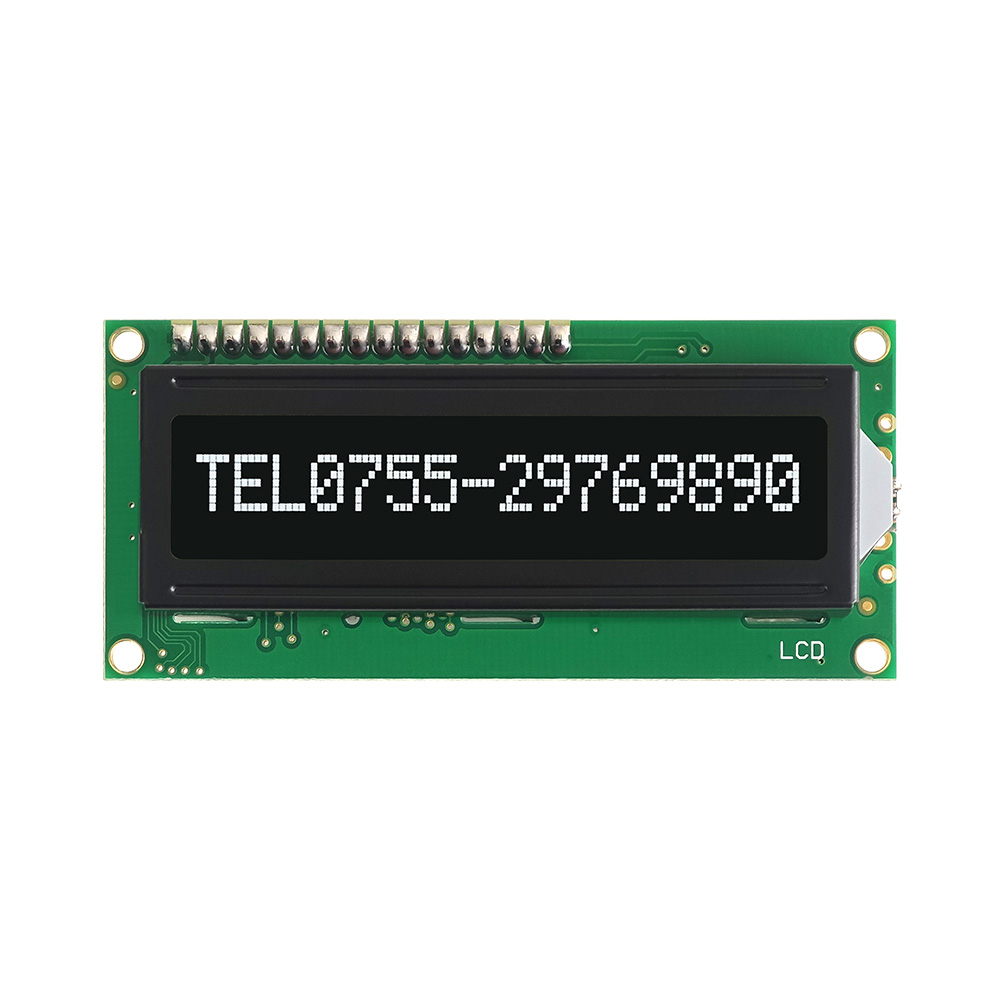

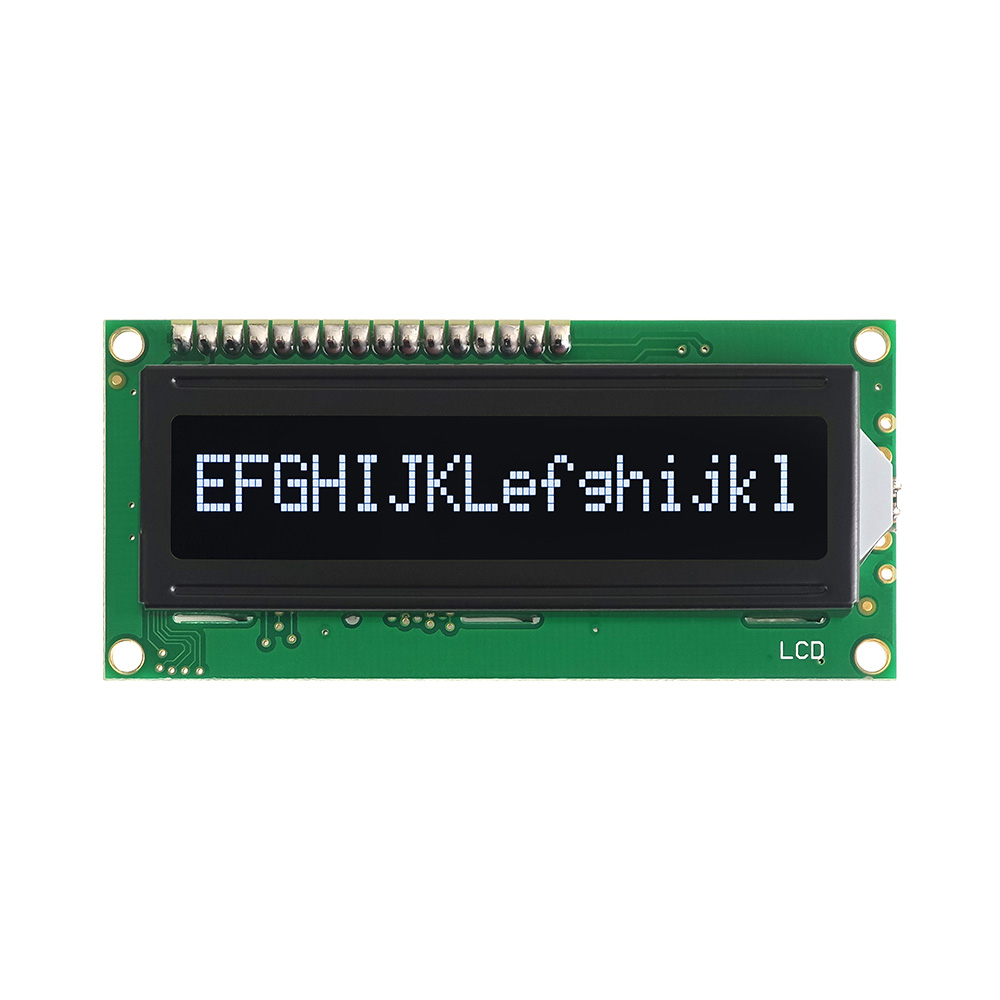

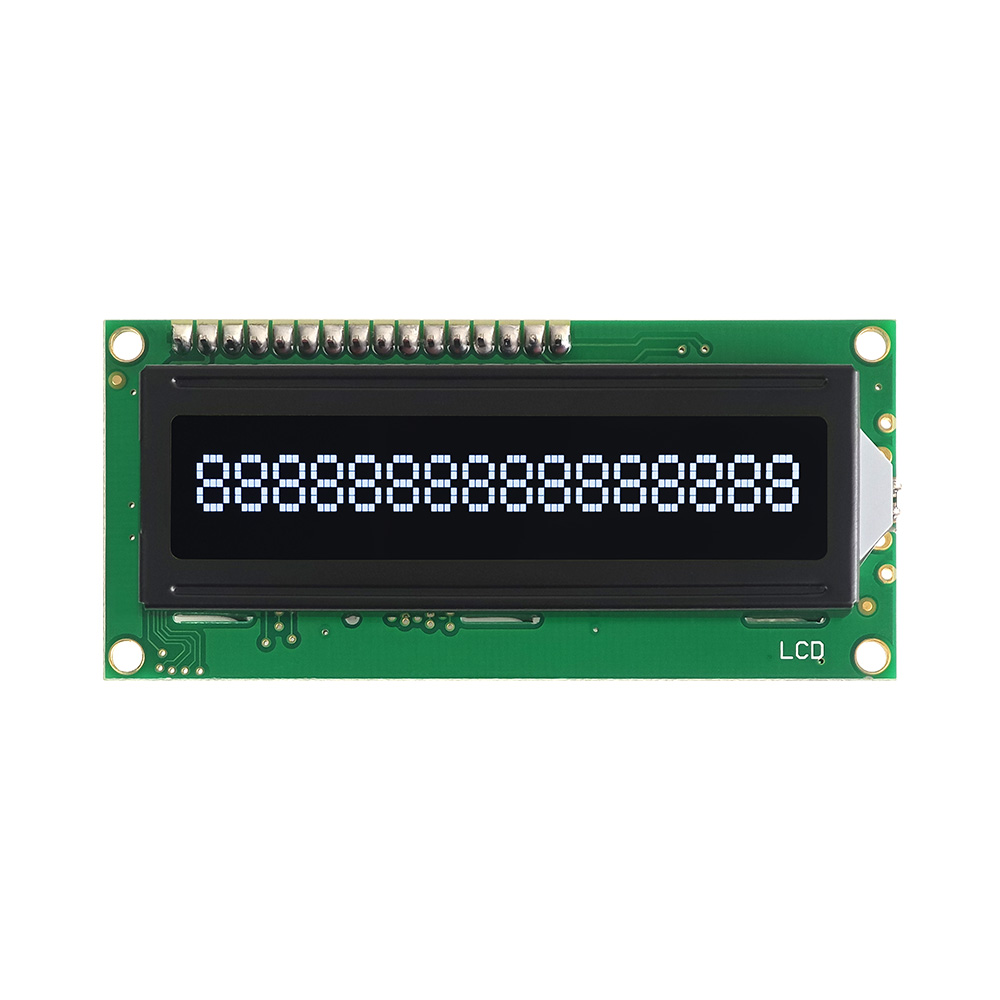

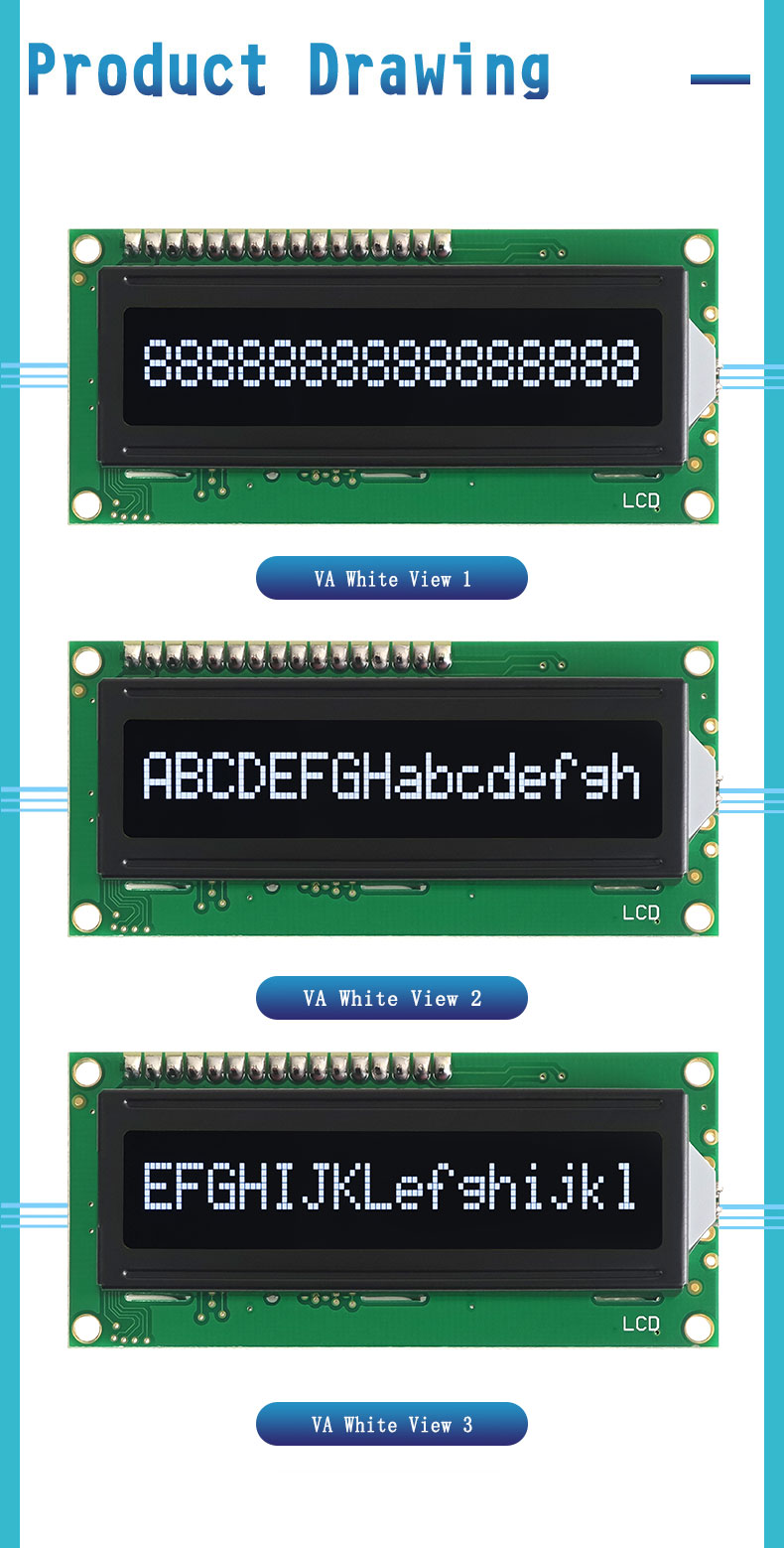

16X1 Dot Matrix LCD JXD1601A-IIC is a compact character display module that uses one row to show 16 Buchstaben, Zahlen, oder Symbole. Its dot matrix structure helps form clear character shapes for product labels, Werte, menu words, and basic status information. The module uses an 80.0×36.0×17.5 mm outline size and a 64.5×14.0 mm viewing area. Es unterstützt eine Antriebsspannung von 3,3 V/5,0 V, ST7066/AIP31066 drive IC, weiße LED-Hintergrundbeleuchtung, VA-Negativ-LCD-Typ, IIC/I2C-Schnittstelle, Und 06:00/09:00/12:00 viewing angles.
Designstandards

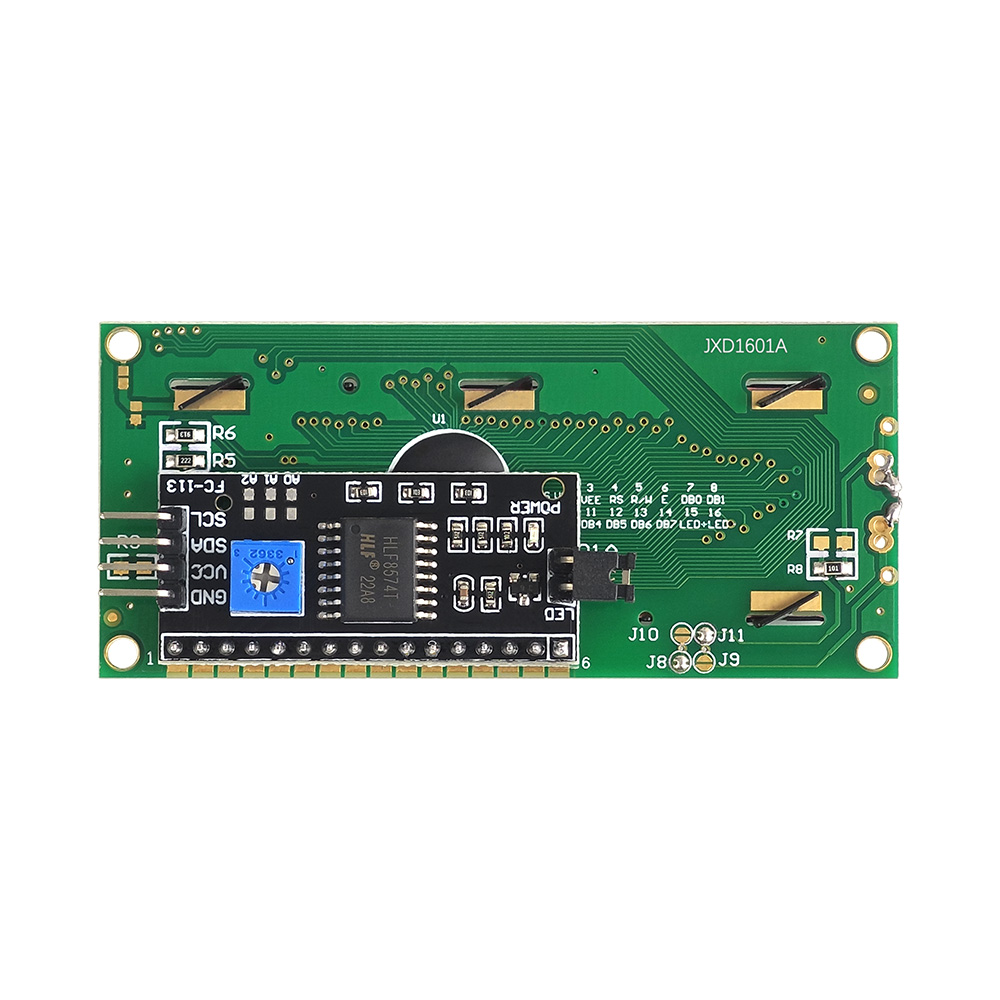

16X1 Dot Matrix LCD is built for single-line data presentation, simplified signal connection, and compact embedded installation. The dot matrix character structure supports readable letters, Zahlen, and symbols without requiring a graphic display. VA Negative technology creates bright text over a dark display background, which helps users recognize information quickly in narrow product panels. The IIC/I2C interface reduces wiring complexity and saves controller pins. It also supports -20°C to +70°C working temperature, -30°C to +80°C storage temperature, hoher Kontrast, geringer Stromverbrauch, Anti-Interferenz-Leistung, color combination options, Quellcode-Unterstützung, Anpassung, 1–3-Tage-Proben, und schnelle Chargenlieferung.
Anwendungen
16X1 Dot Matrix LCD works well for products that need a slim one-line display area with easy character output. Es kann den Betriebsstatus anzeigen, Menüoptionen, parameter values, equipment labels, alarm words, unit marks, and simple system data. Typical applications include microcontroller projects, Meter, Instrumente, Gerätesteuertafeln, Informationsanzeigesysteme, eingebettete Controller, Haushaltsgeräte, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, DIY-Elektronik, and customized LCD display products.

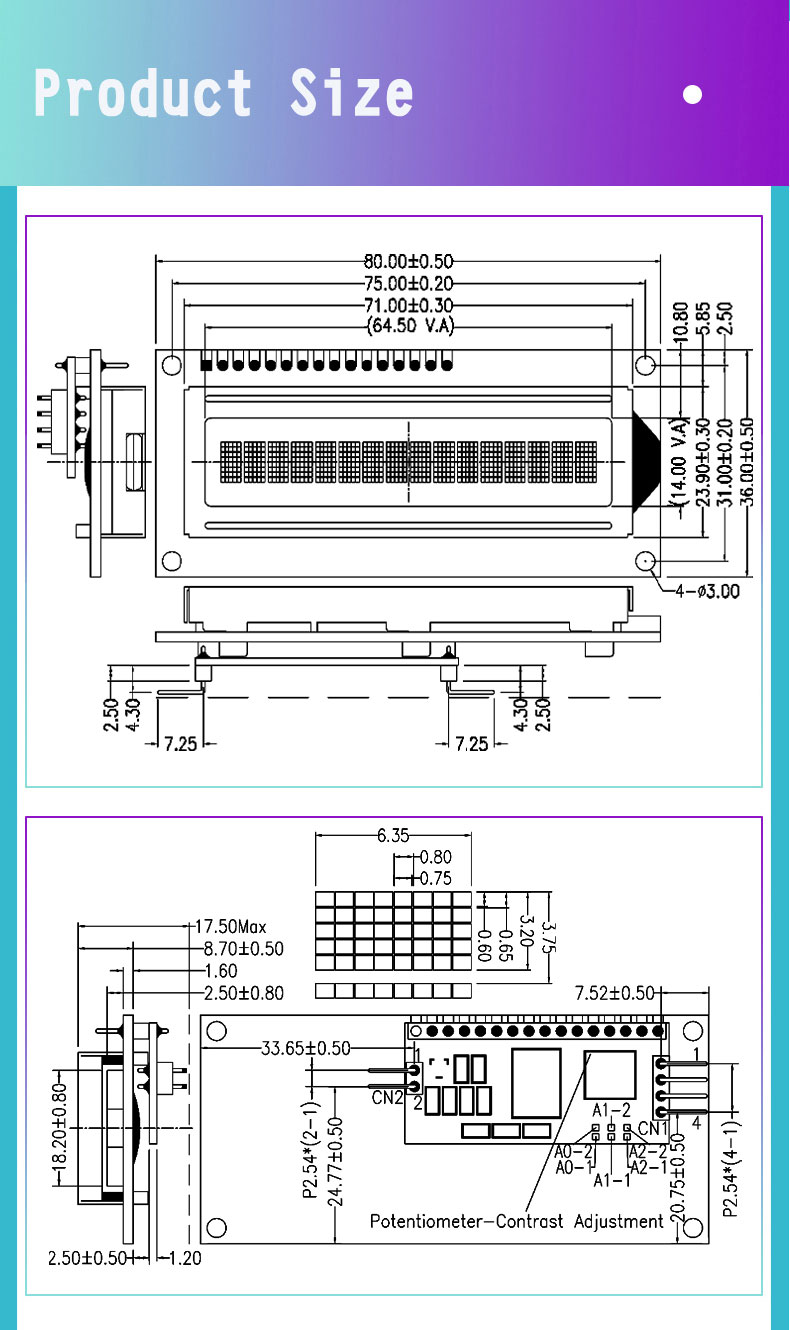

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
