Grundlegende Informationen

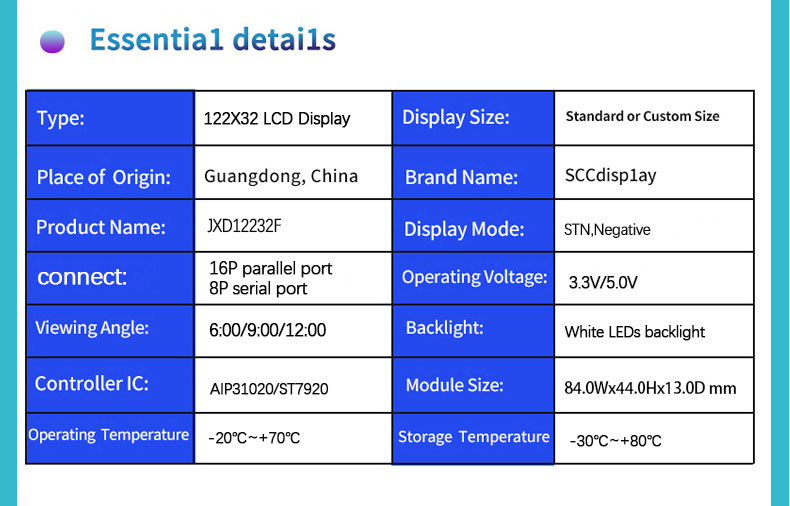

Parameter:
| Zeichentyp | 122X32 |

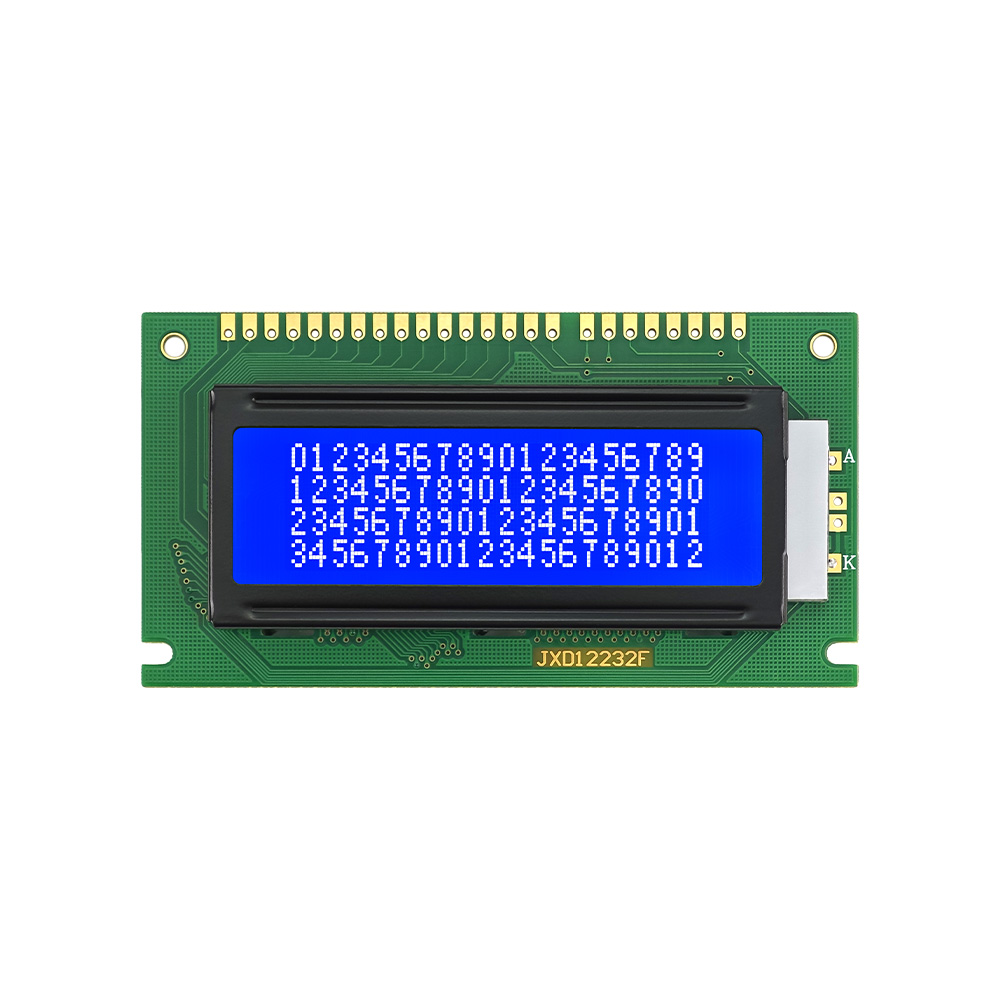

| Modell | JXD12232F |
| Modellgröße | 84.0×44,0×13,0 MM |
| VA-Größe | 60.5×18,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7920/AIP31020
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
STN negativ
|
|

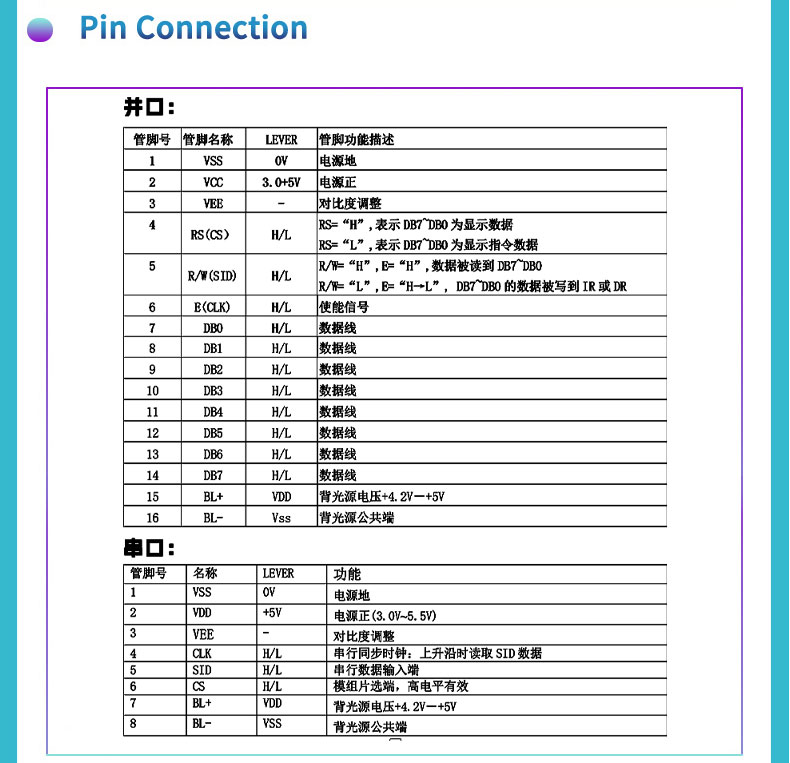

Schnittstelle
|
16P parallel port/8P serial port |
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |

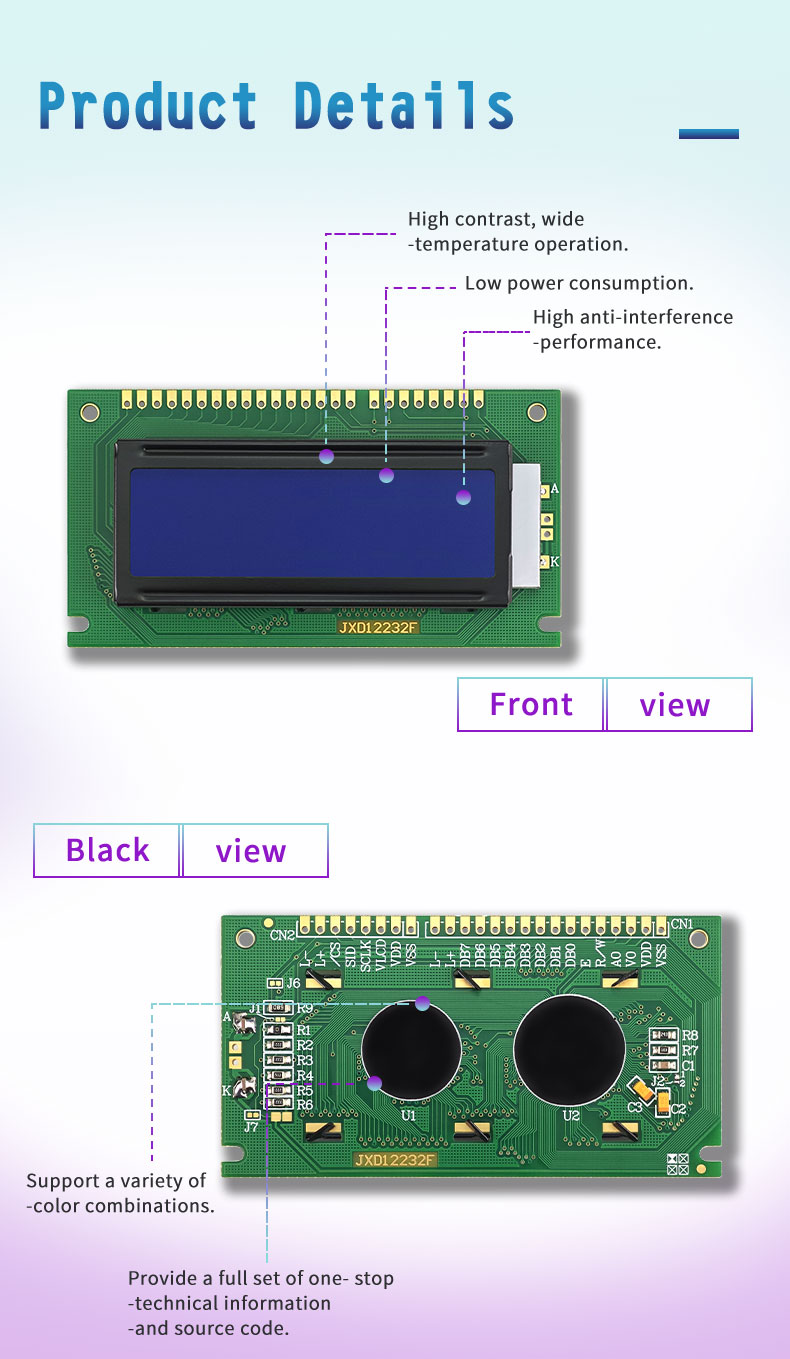

Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
Der 12232 LCM Display Module features a 122×32 pixel matrix that allows for precise rendering of text and basic graphics. It supports multiple interface options such as SPI and I2C, making it compatible with popular microcontrollers like Arduino, STM32, and PIC platforms. Betrieb mit niedriger Spannung, the module offers energy-efficient performance while maintaining high contrast and fast response time. Additionally, the integrated driver IC simplifies the connection process, reducing the need for external components and speeding up development cycles. The module is capable of displaying custom characters and symbols, providing flexibility for specialized applications.
Designmerkmale

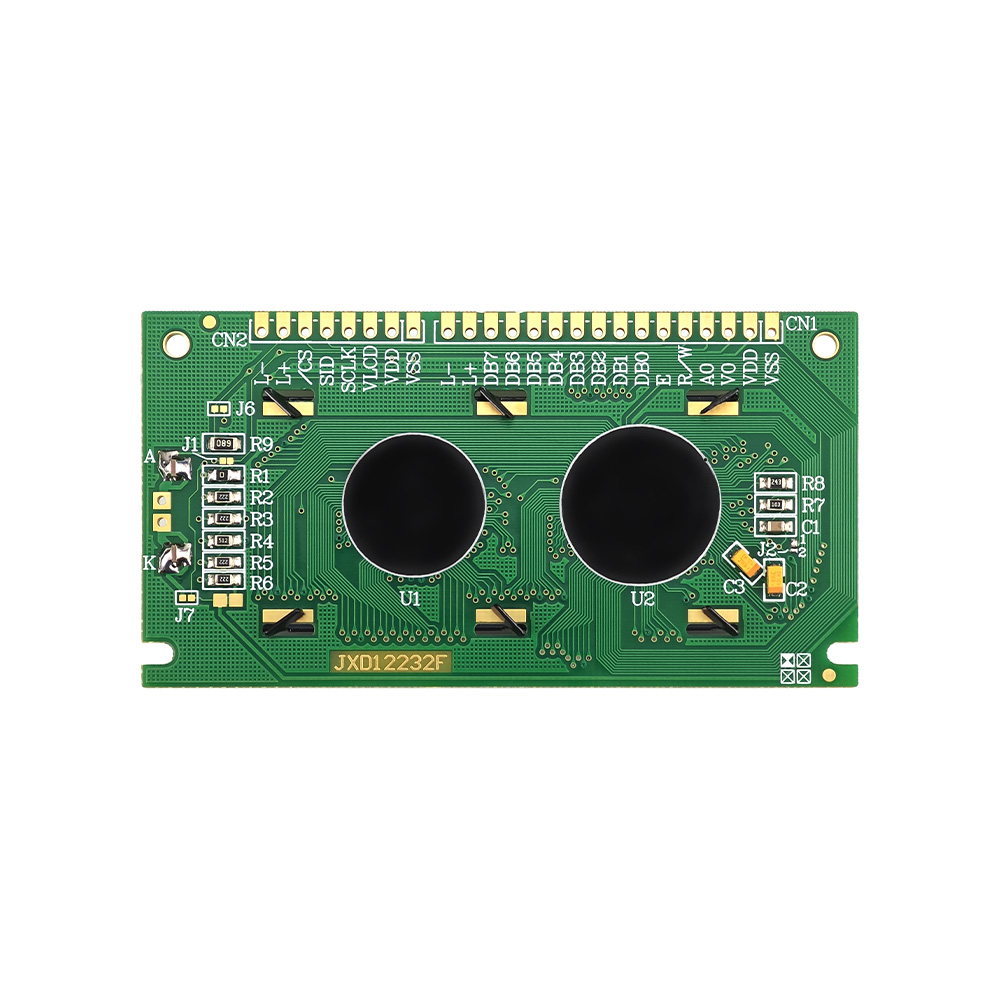

The JXD12232F module is designed for durability and ease of integration. Its lightweight PCB construction ensures reliability without adding unnecessary bulk. The wide viewing angle and consistent backlighting offer excellent readability in different environments. The integrated driver IC reduces wiring complexity and ensures stable communication with the host system. Developers can leverage existing software libraries to create menus, indicators, and other graphical interfaces, minimizing coding effort and development time.
Anwendungen
Der 12232 LCM Display Module is widely used in industrial equipment, medizinische Geräte, laboratory instruments, home automation systems, and embedded electronic projects. Its compact form factor and efficient display capabilities make it ideal for control panels, measurement devices, and portable electronic gadgets. The module’s low power consumption and clear text rendering are particularly beneficial for battery-powered systems and handheld devices.

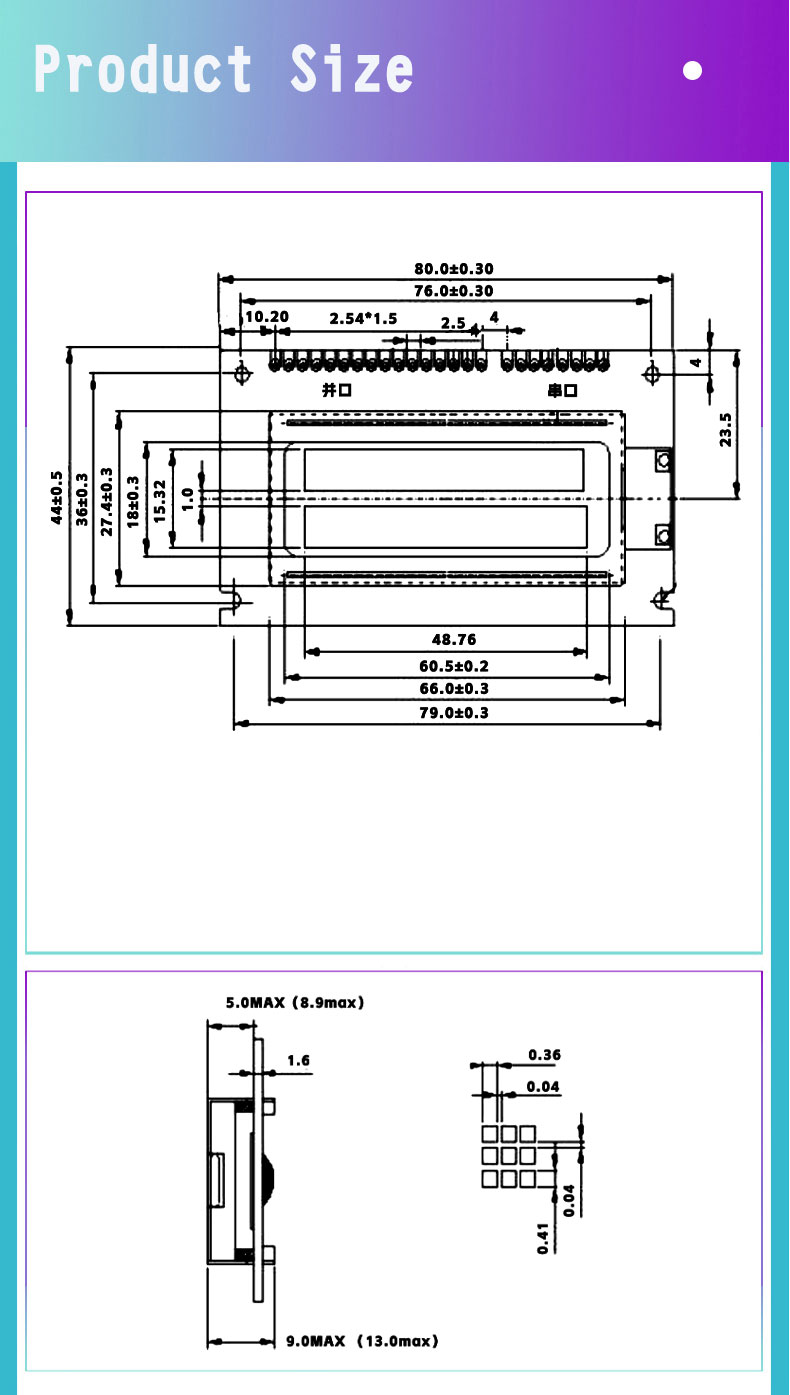

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
